В предыдущий свой подход к наведению порядка в электрике салона, я вынес на панель такие кнопки:

— Включение нештатной подсветки — Включение магнитолы без поворота ключа — Включение реле “постоянного питания”, то есть тех потребителей, которые кушают много, но при этом подключены минуя всё: рации, ТВ, несколько USB зарядок

Ну и заодно я выкинул (временно) всё управление дополнительными баками и утащил кнопку выключателя задней печки на подлокотник.

Во всей этой схеме меня смущает то, что штатные кнопки у меня только или “печка” или “без маркировки”. Короче, путаюсь, где и что. Начался поиск кнопок в штатные места, но с маркировкой. В подвальчике дядюшки Ляо обнаружились такие штуки:

Али всё ещё торт

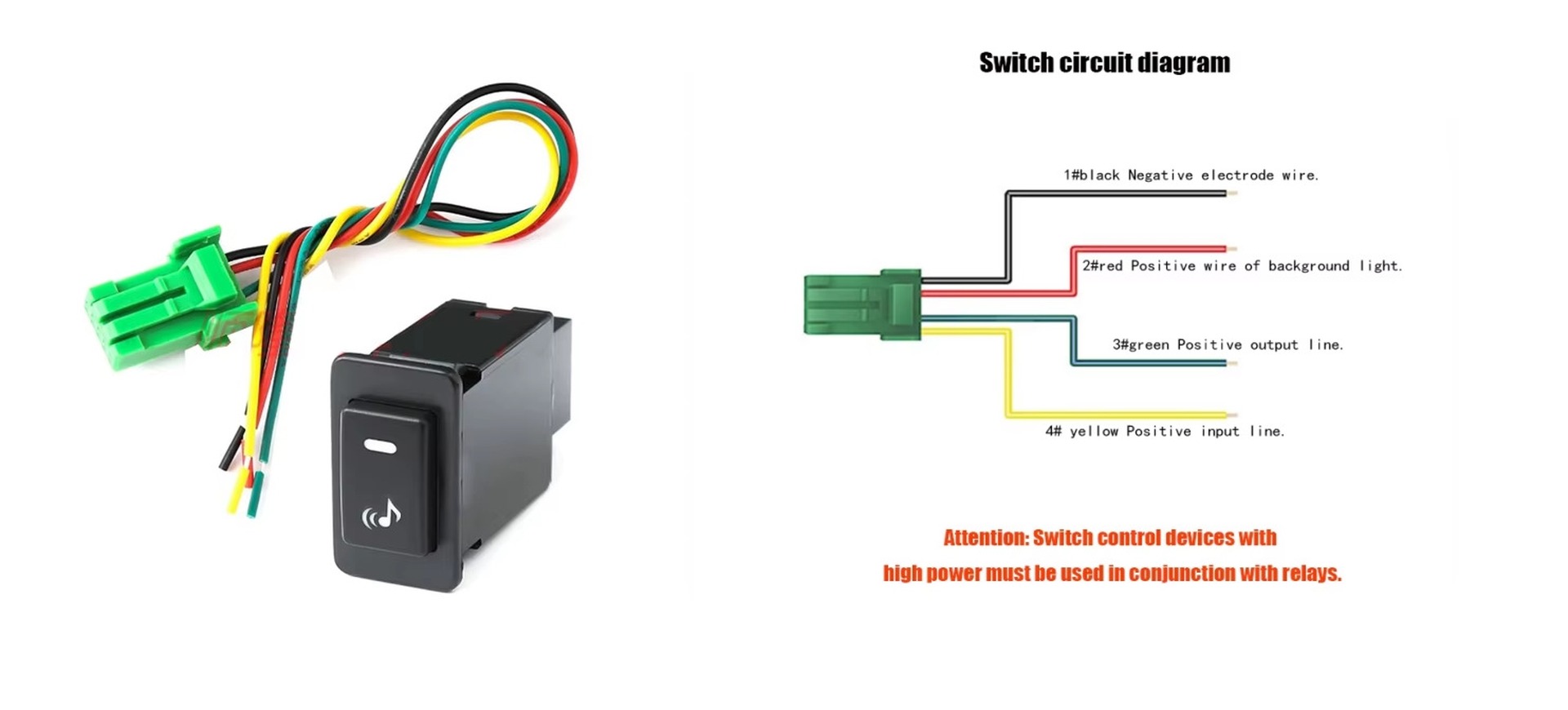

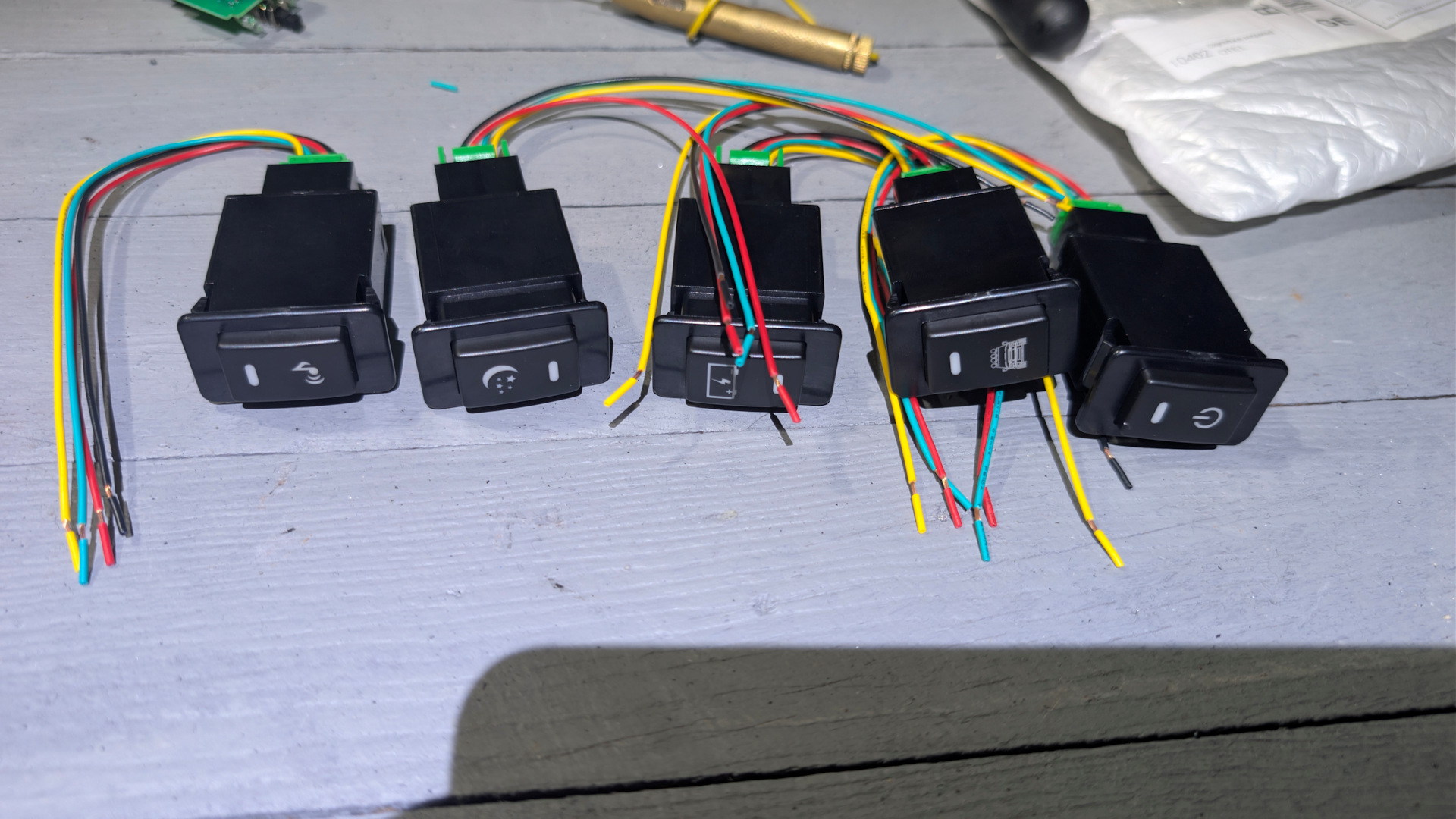

Заказал всяких, пригодятся

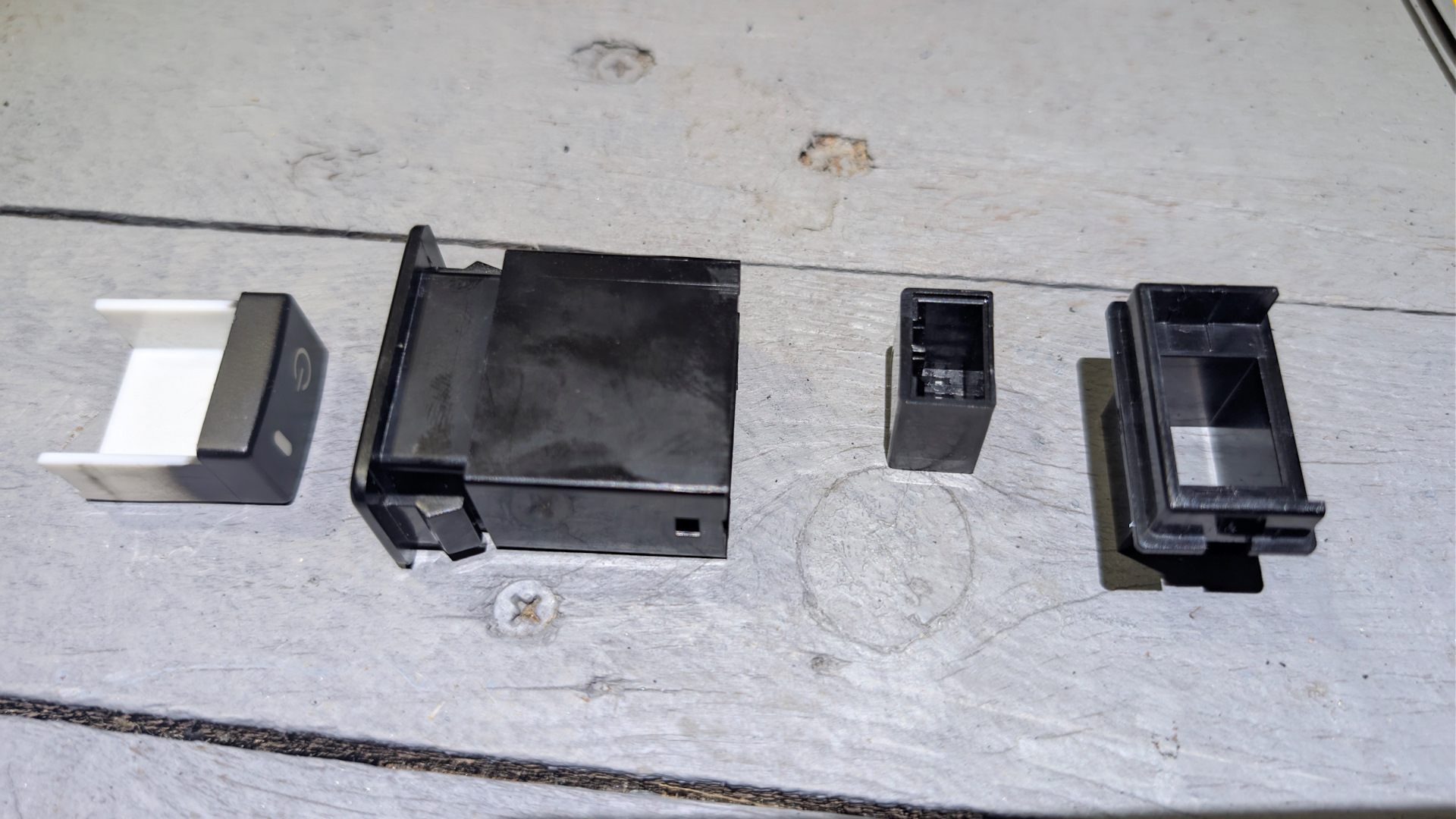

Первым делом всё это разобрал. Корпус ну так себе, китайский. Отличия между кнопками — только в одном элементе, проще заменять

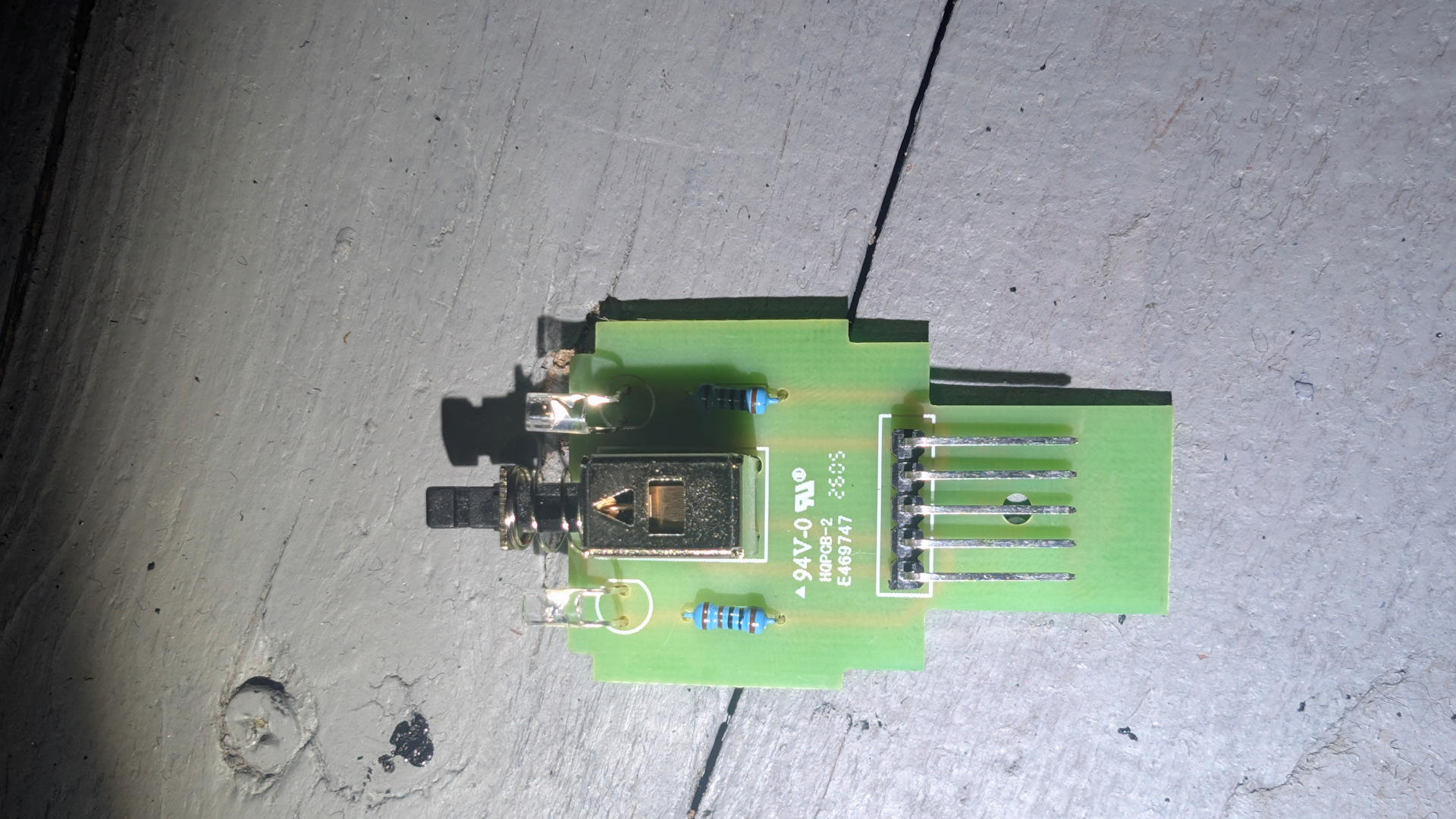

Внутри тоже всё банально, но есть нюанс: переключатель-то трёхконтактный! Просто не разведён

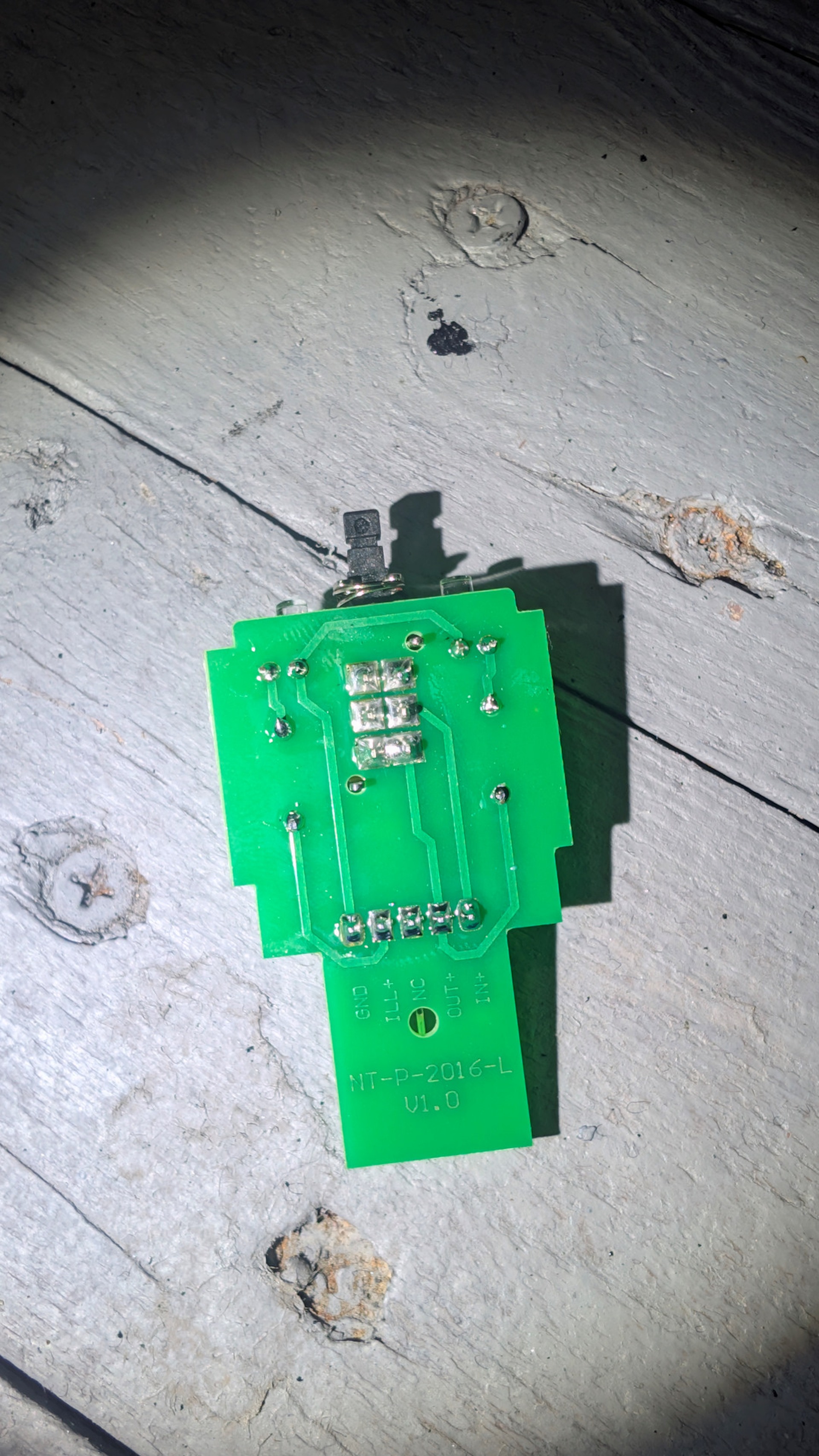

Дорожки хорошо видны, всё отлично

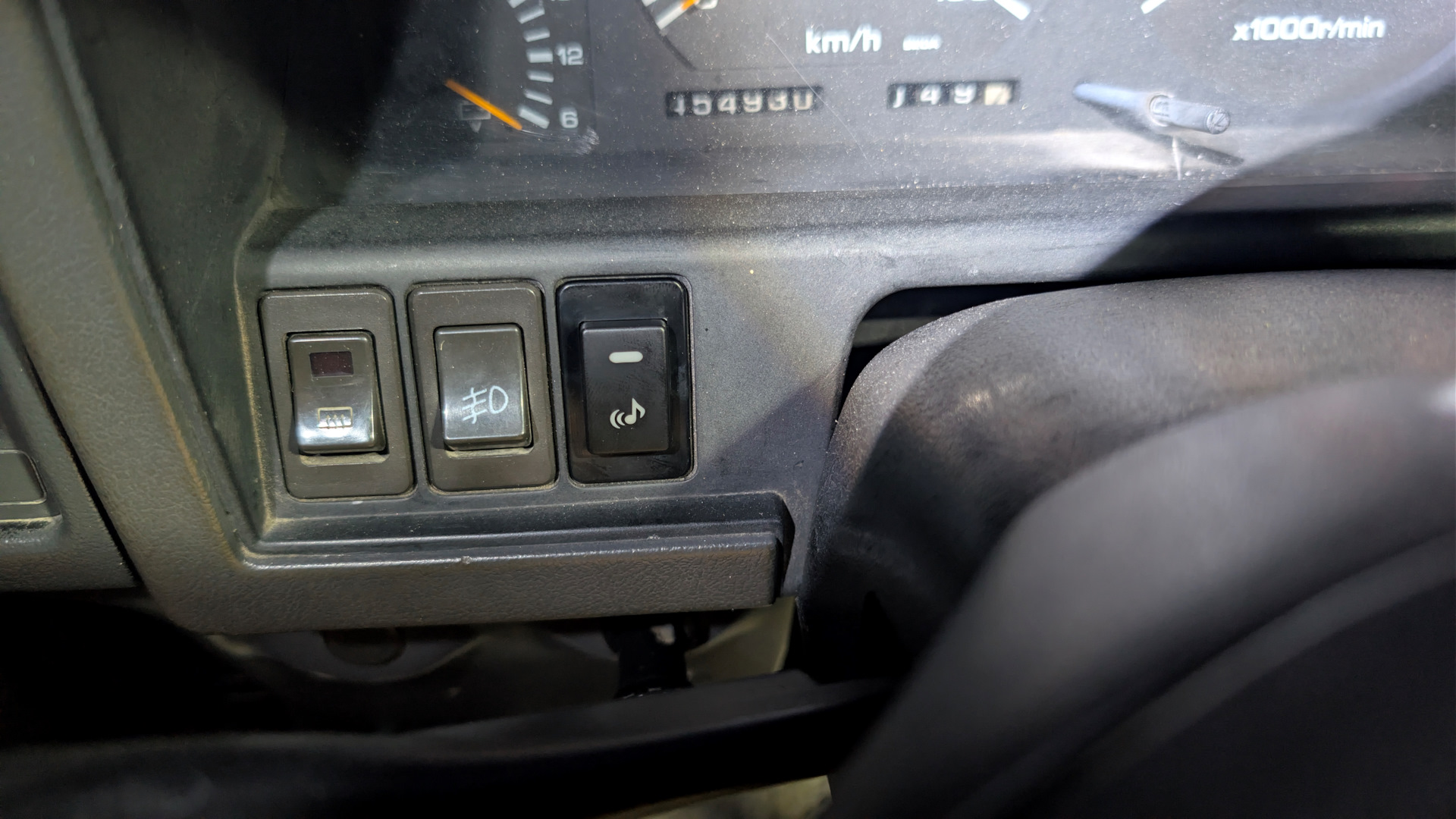

Главное чтобы костюмчик сидел! Проверяю, чтобы кнопка физически устанавливалась в штатное гнездо

Для магнитолы мне желательна более хитрая логика, чем просто вкл-выкл, я реализовывал на штатной кнопке селектор-развязку, когда питание ИЛИ приходит с АСС ИЛИ приходит с постоянного плюса, причём не допускает попадания тока в сеть АСС при вытащеном ключе. На трёхконтактной кнопке это сделать гораздо проще, поэтому достаём кривыми кучками паяльник.

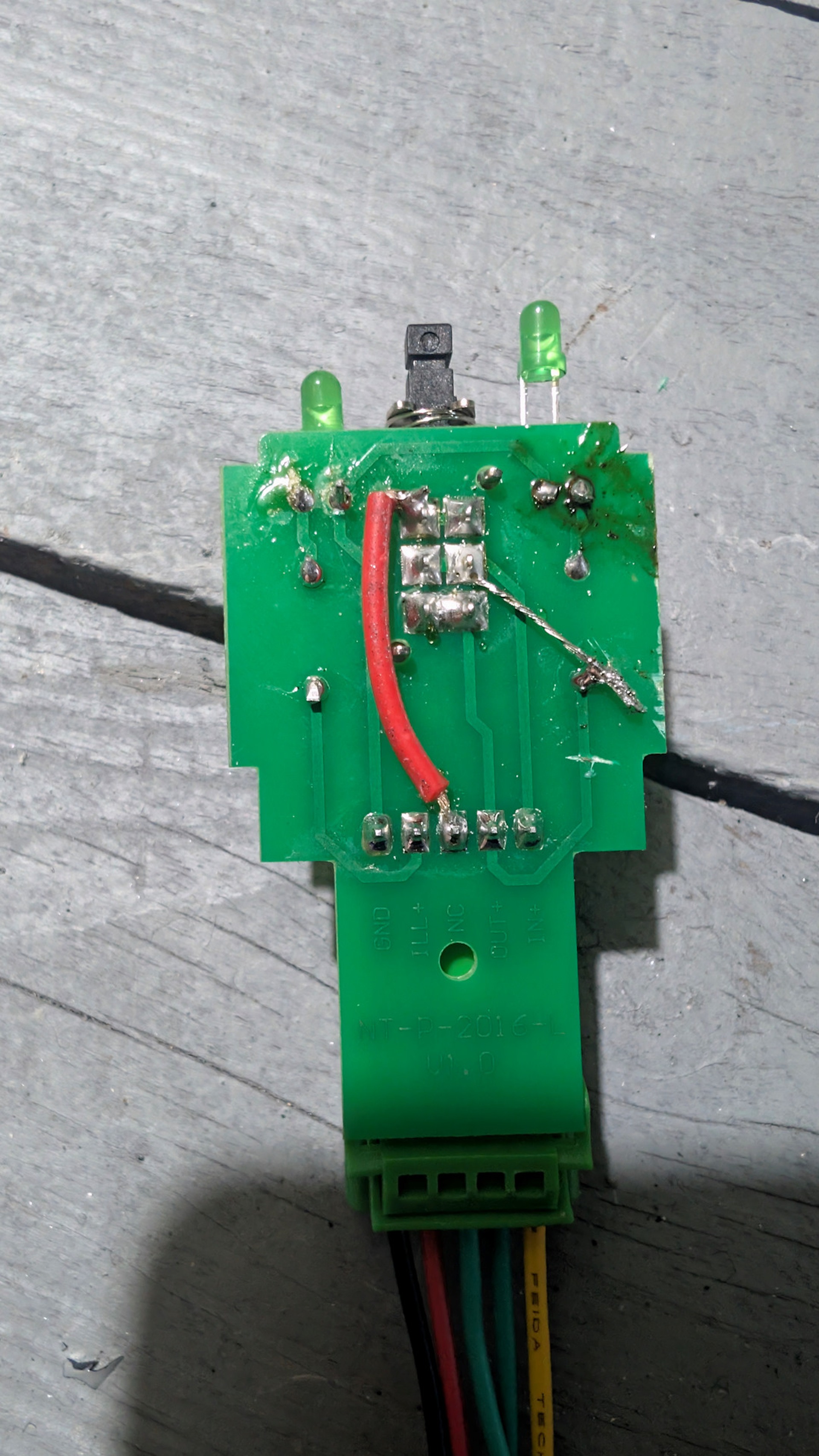

Перемычки, навесной монтаж, всё как мы любим! Ну а что поделать, я не электроник, мне в домашних условиях плату не развести

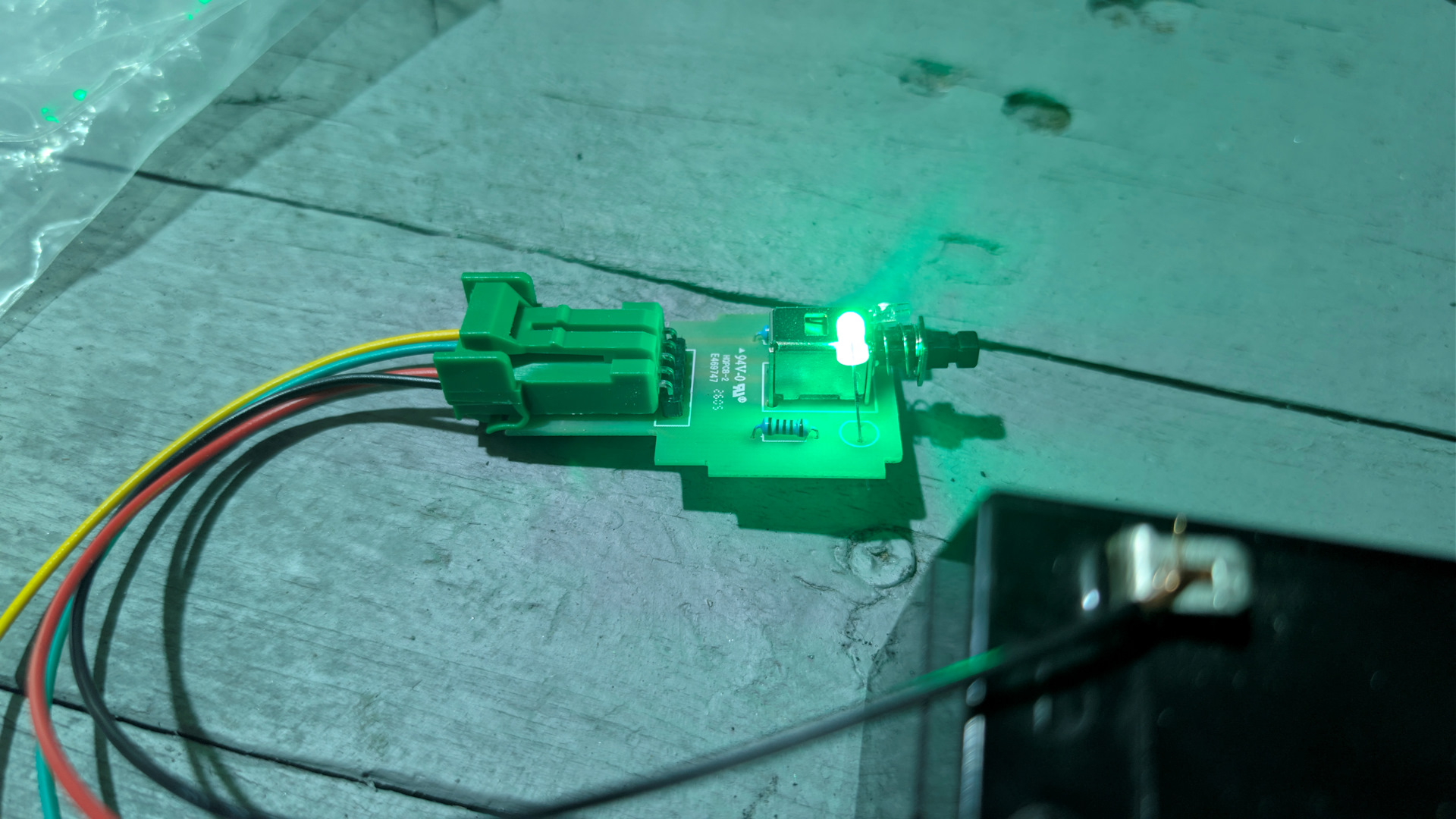

Заодно меняем везде подсветку на зелёные диоды вместо оранжевых, благо в своё время прикупил такие диоды, вот и дождались они своего часа

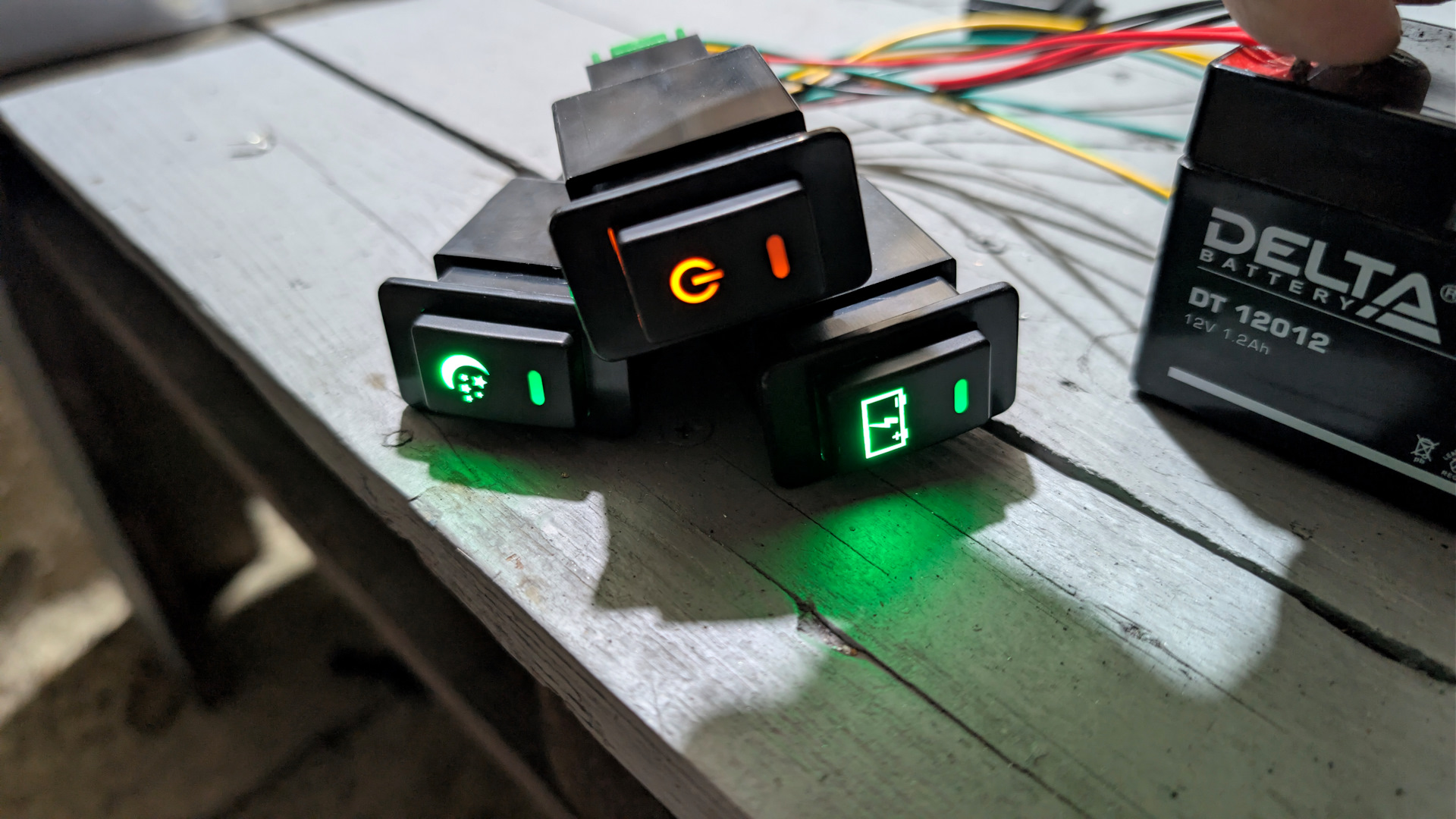

Перепаял все кнопочки, оставил только одну в базовой комплектации — для примера, как оно было вообще

Вдохновлённый успехом, решил попробовать воскресить подсветку штатных кнопок тоже, благо диоды и резисторы ещё оставались. Первым делом раскувырял кнопку дополнительной печки, удивился как хитро сделана подсветка и вкрутил диод:

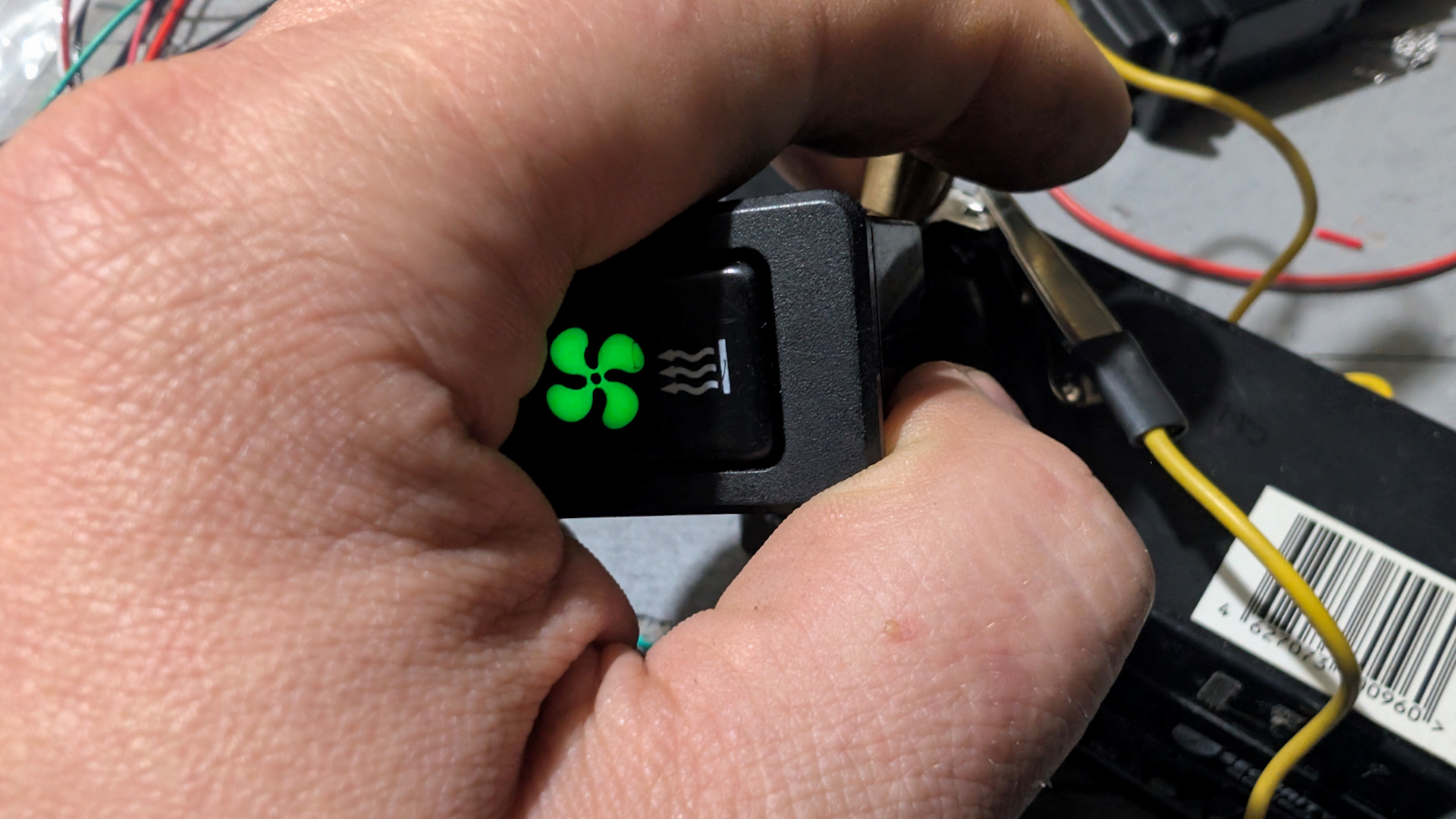

Светится! Оно реально светится!

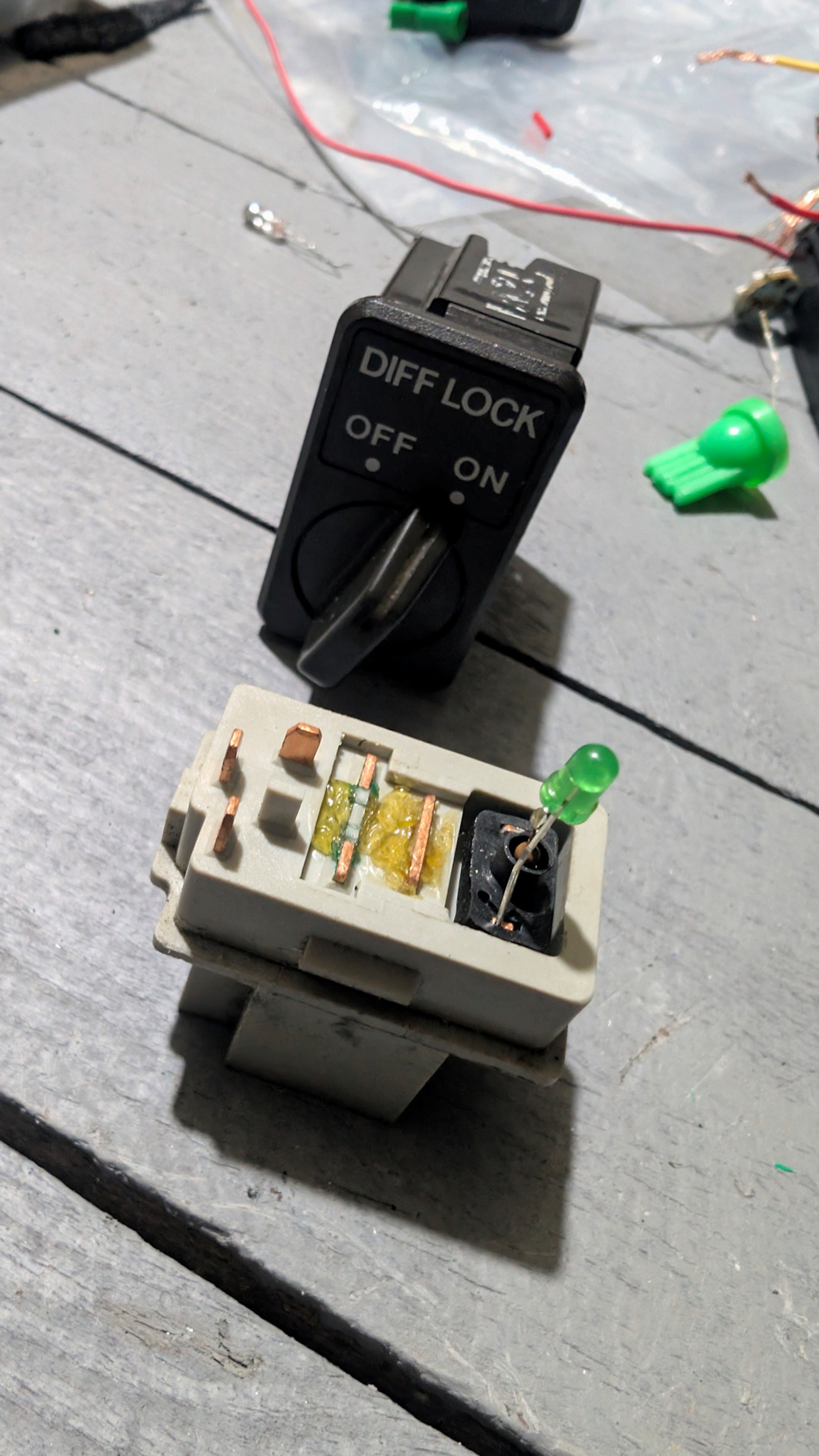

Кнопка DiffLock тоже подавала признаки наличия подсветки

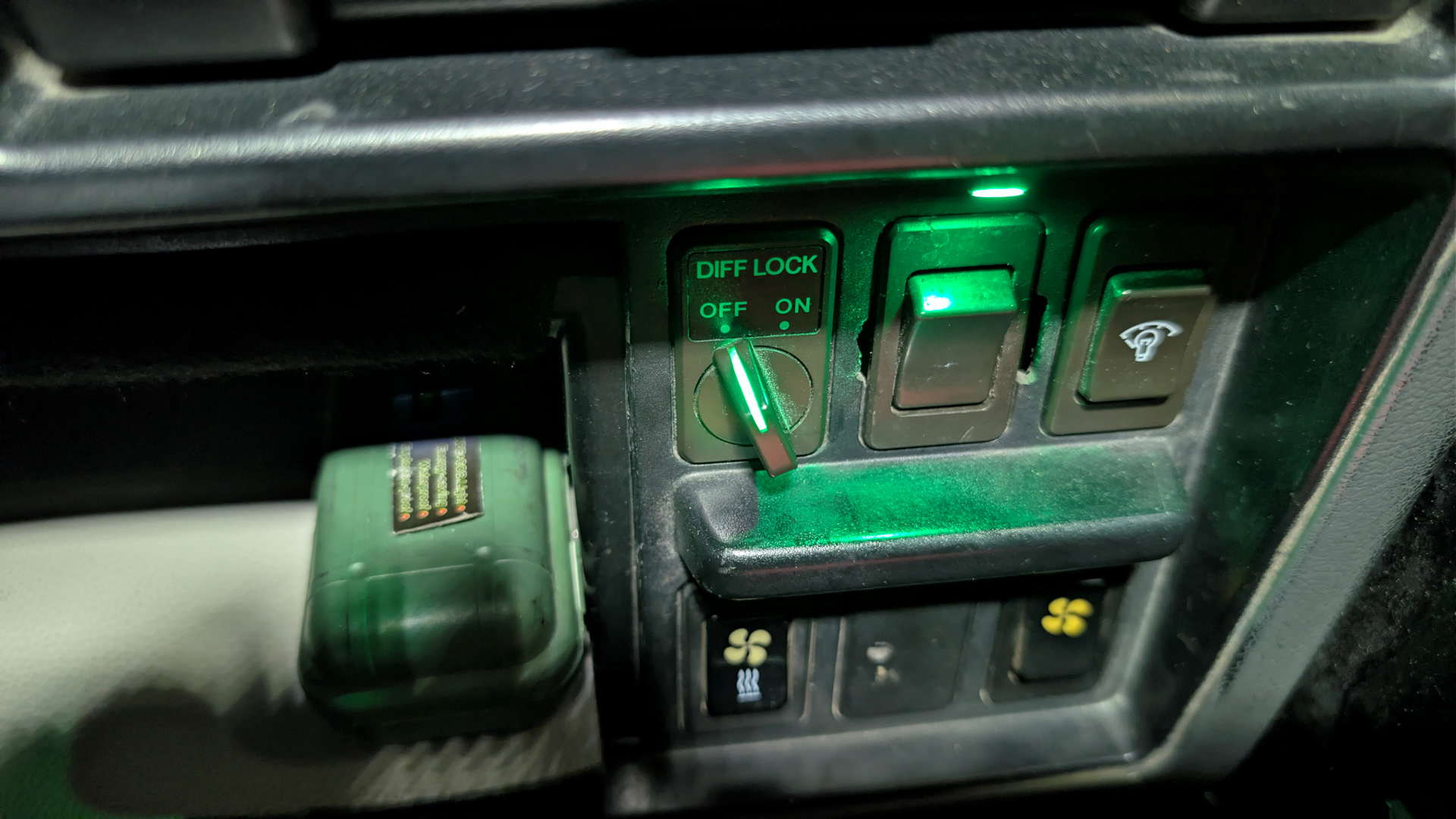

И вот оно взяло и заработало. Главное не терять полярность

Отдельно спасибо товарищам из PCG: они когда собирали мне DiffLock поставили провода подсветки сразу, не смотря на то, что кнопочка у меня была перегоревшая. Зато сейчас это меня спасло от долгого и упорного доведения подсветки к кнопке, всё заработало сразу.

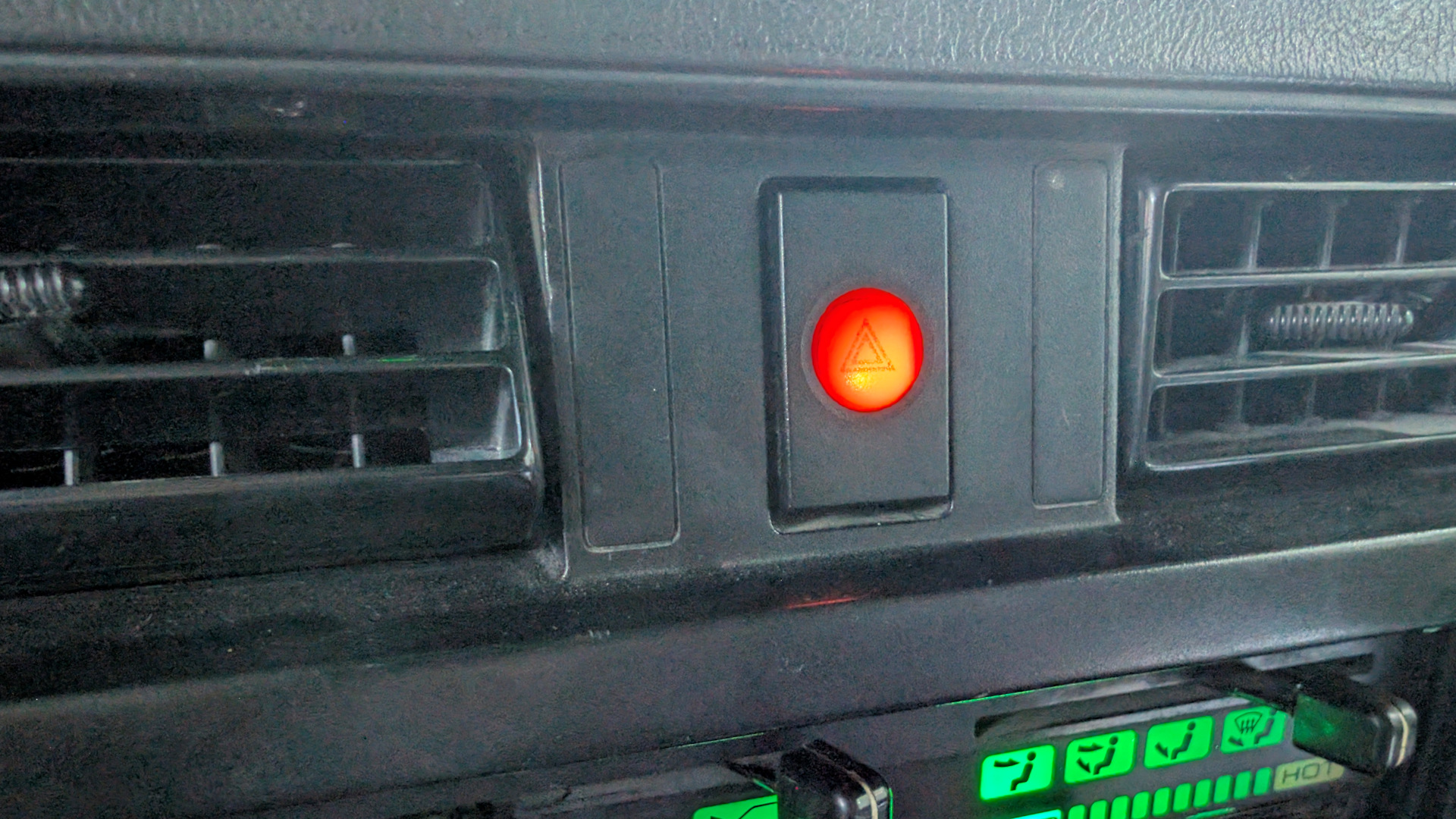

Ну и напоследок заглянул в кнопку аварийки и тоже нашёл там горелую микро-лампочку

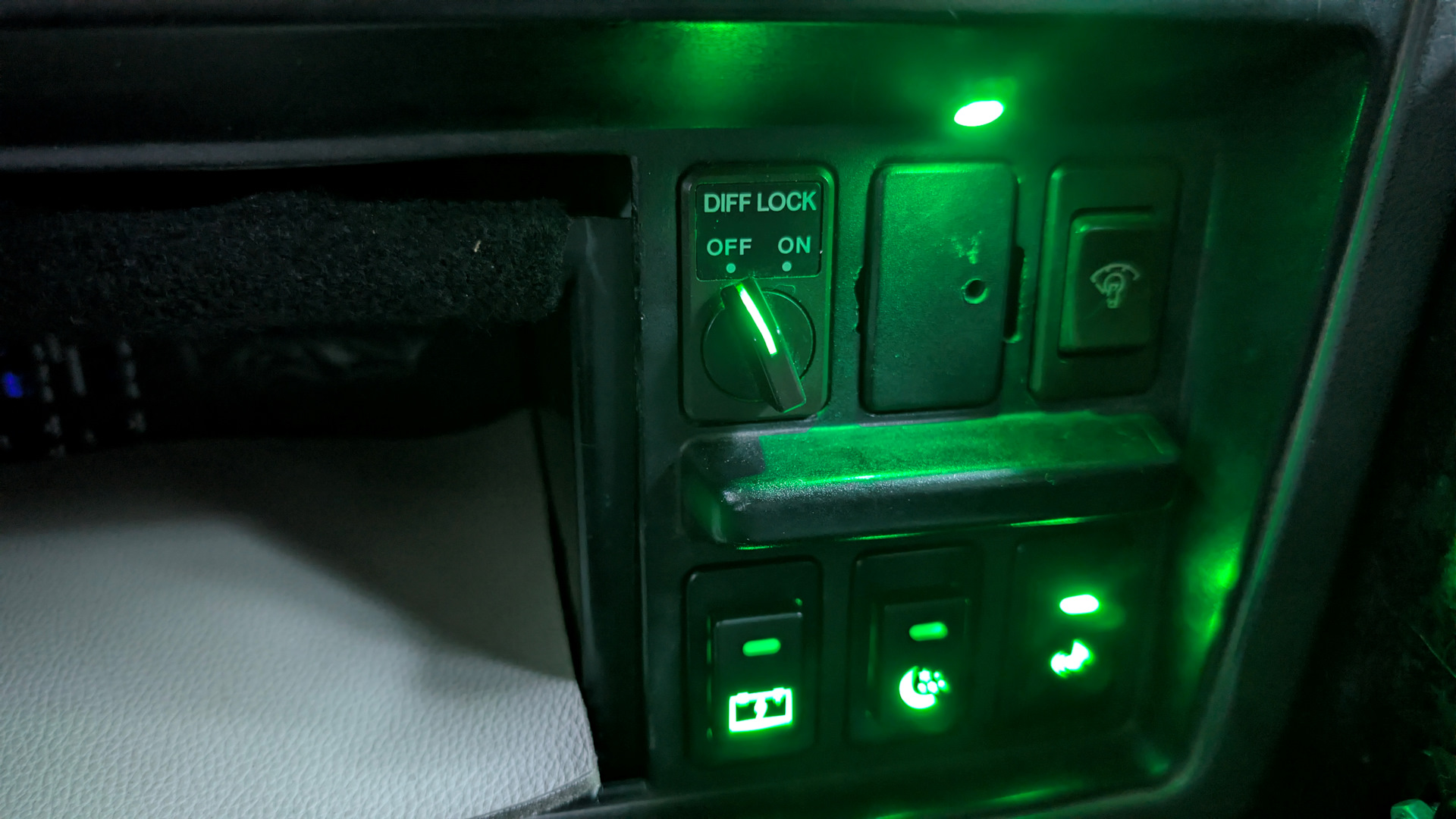

Вот так теперь выглядит область кнопочек: DiffLock с подсветкой, кнопка антены — перепайка на управление лебёдкой, и ряд дополнительных приколов: реле постоянного плюса, отключение дополнительной подсветки, включение магнитолы без поворота ключа

Удалось подобрать правильные режимы, не напутать полярность и теперь даже есть индикация включения — дополнительный диод в китайских кнопках отлично показывает, что кнопка нажата.

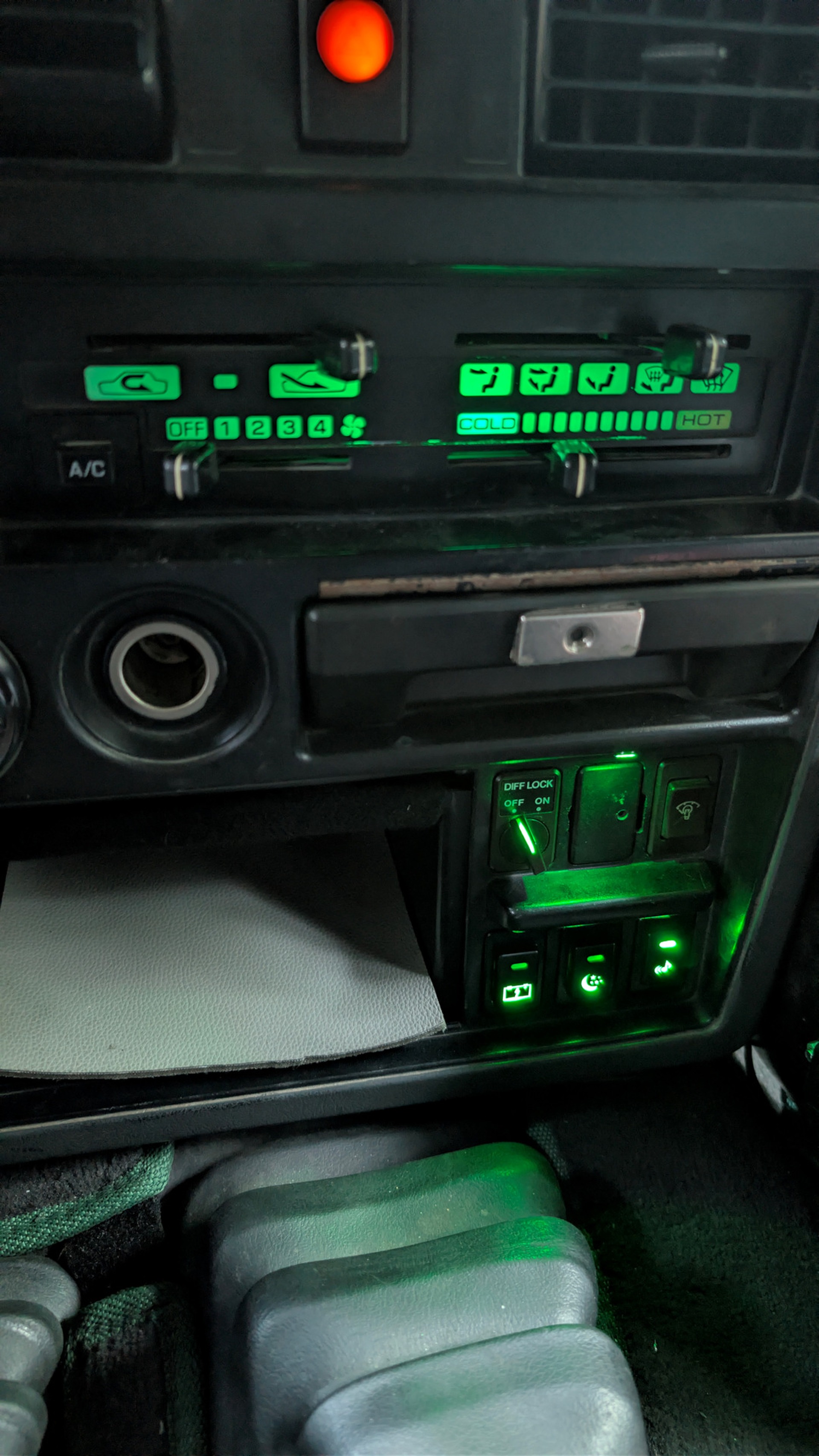

Общий вид панели вот такой. Всё по красоте.

Пока то да сё, залез в кнопку антенны, есть у меня запасная, со сломаным корпусом. Намудрили в ней конечно прямо зачётно:

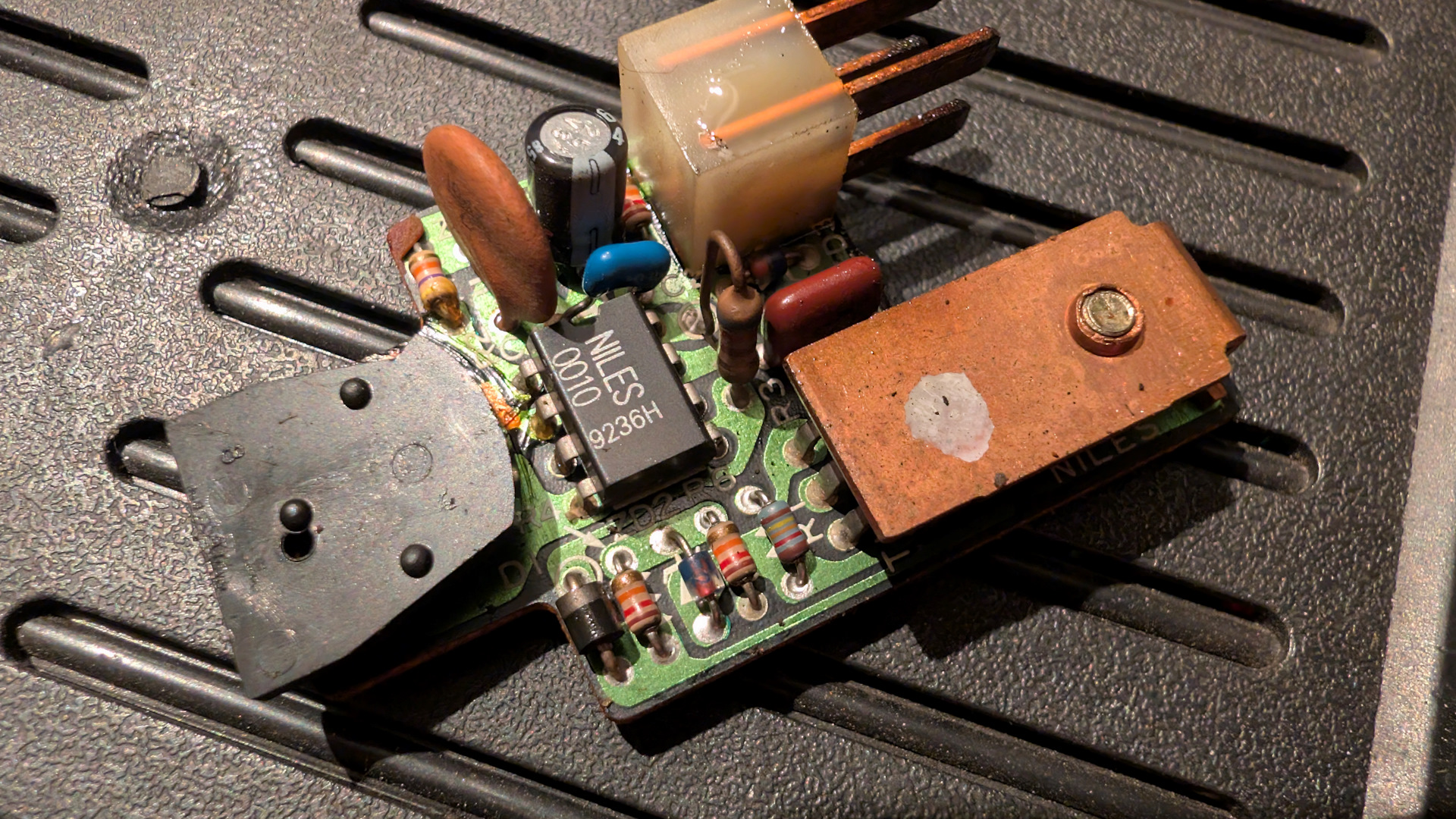

Кнопка для выдвигания штатной антены, сумрачный японский гений оторвался по полной

Ну заодно вспомнил, как я такую кнопку переделывал на обычную двухпозиционку без фиксации, чтобы лебёдкой управлять. Жаль, в ней подсветка не предусмотрена никакая.
