Примерно миллион лет тому назад, я запилил полочку-фанерку для раций, так где в нормальных машинах есть потолочная консоль. Запилил на скорую руку, да так и проездил сколько уже не помню даже. Но вот у меня зародилась мысль перейти в машине на нормальную стационарную УКВ-рацию и стало понятно, что фанерка уже не тянет всего навешенного.

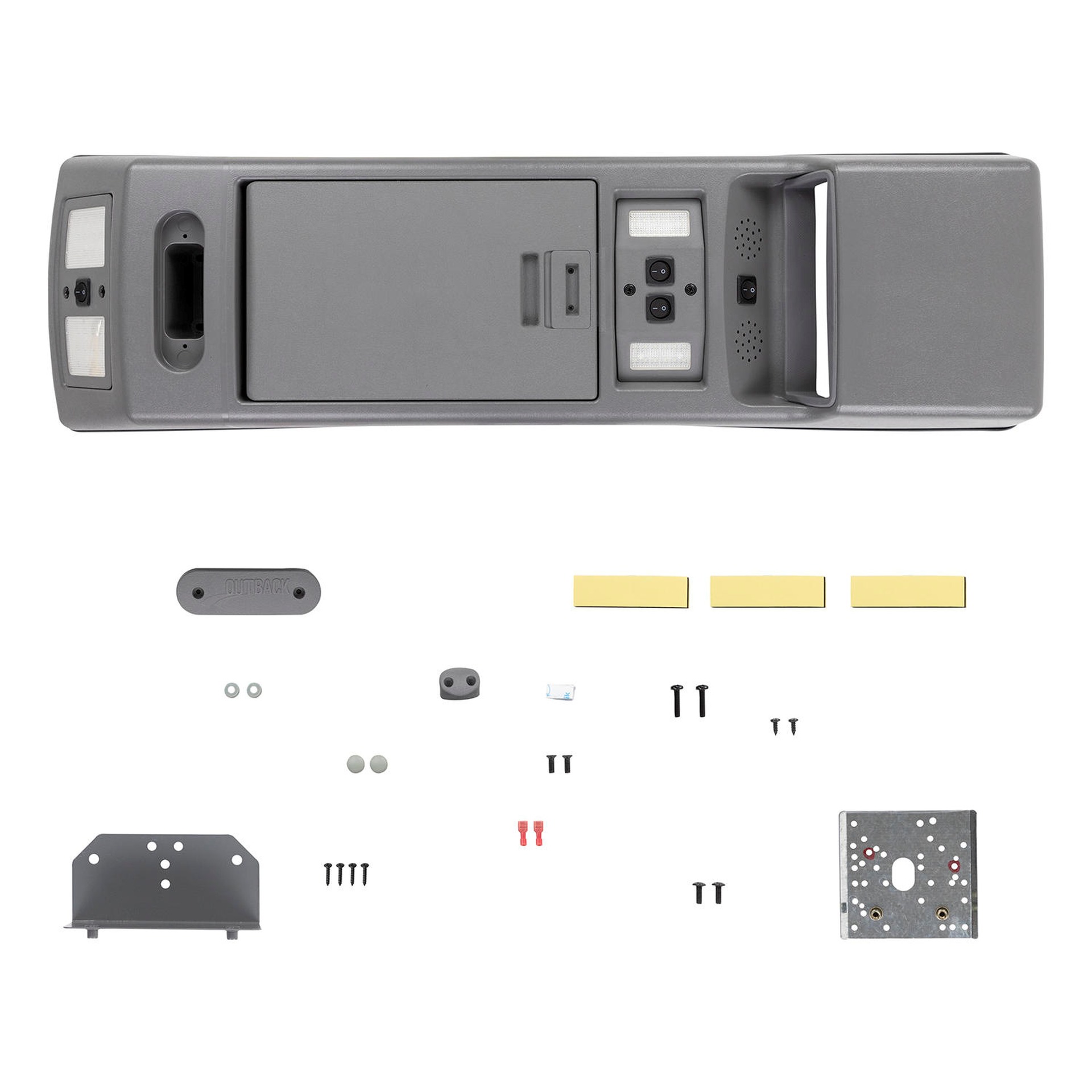

Вот такие консоли вроде как встречаются в природе, но стоят больше, чем три почки и не доставляются никуда. И вообще, это не наш путь!
На консоли предполагается разместить:
— Колонки для ТВ, отдельные от основной акустики в машине (во избежание) — Блок питания телевизора — Усилитель для колонок — Шумодав для телевизора и развязка RCA — Салонный свет со штатными режимами работы — Рация УКВ — Рация СиБи — Салонный термометр с подсветкой — Пищалка-сигнализатор, если вдруг решишь уйти, не погасив фары. Бывает у меня такое. Теперь будет противно орать — Зарядка для телефонов — Отключаемая подсветка кнопок. Что-то я заморочился в этот раз и всю нештатную подсветку делаю отключаемой, что внизу, что теперь вверху: если надоело — есть специальная кнопочка и всё погаснет.
Механическая часть

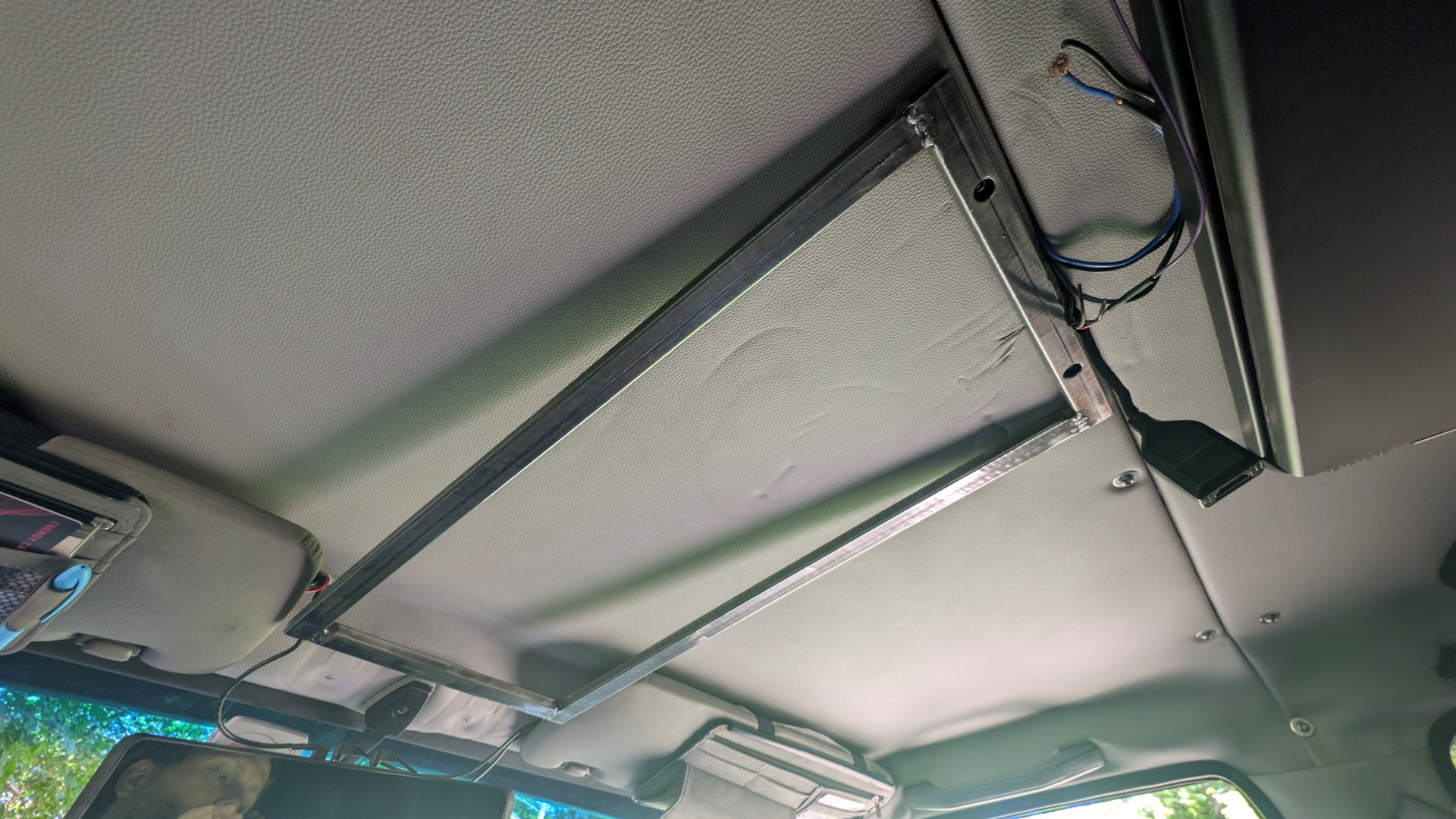

Начинаем с рамки. 25 см шириной, 50 длиной (до первого усилителя крыши). За основу взял профиль 10х20, чтобы не дребезжало.

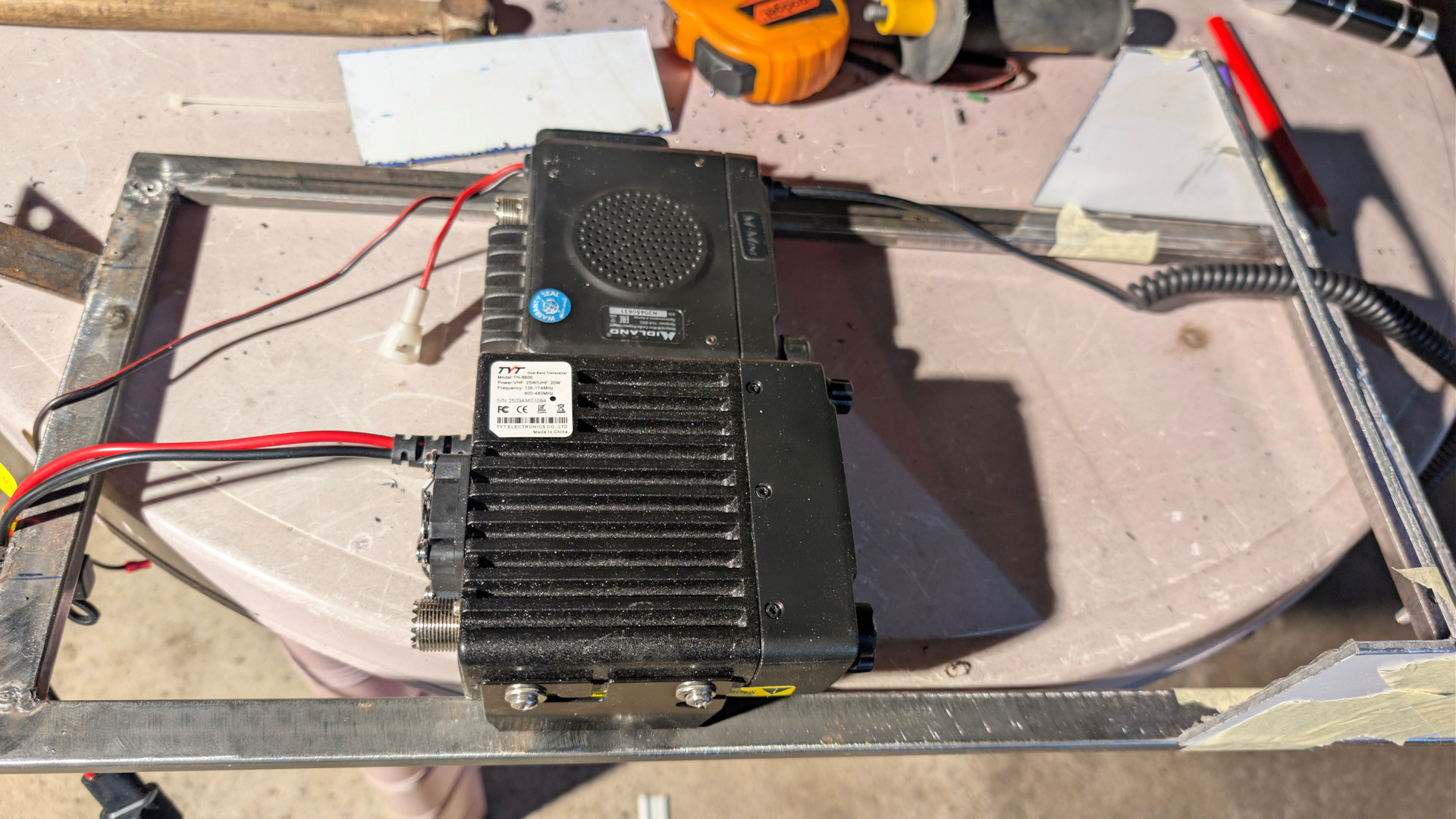

В притирочку, но рядом встают-таки обе рации: TYT-8600 и MidLand

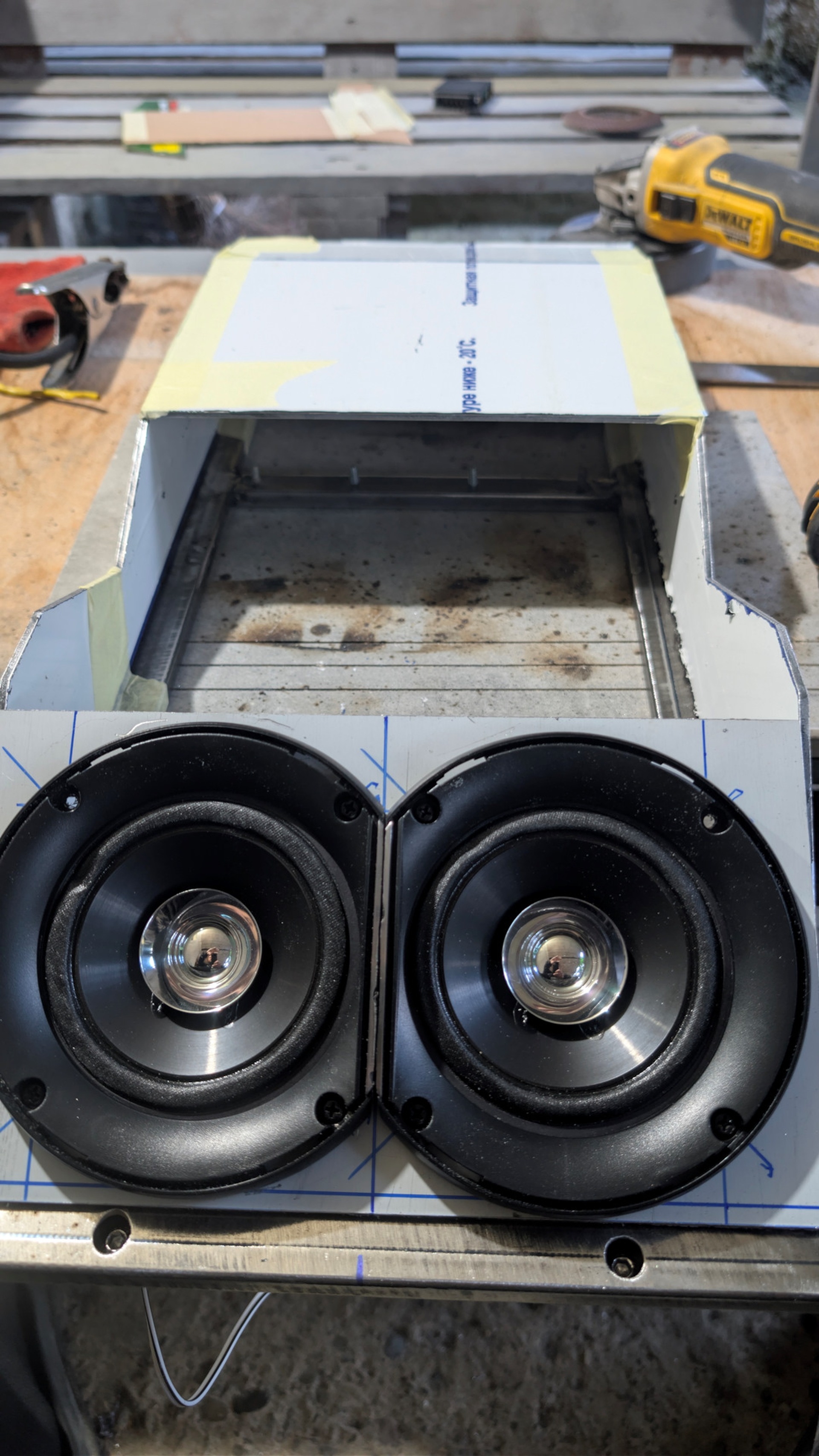

С колонками чуть сложнее. Сами они влезают, а вот декоративный пластик пришлось подпиливать. Но зато будет более-менее звук от 4-х дюймовых динамиков, а не пищалок

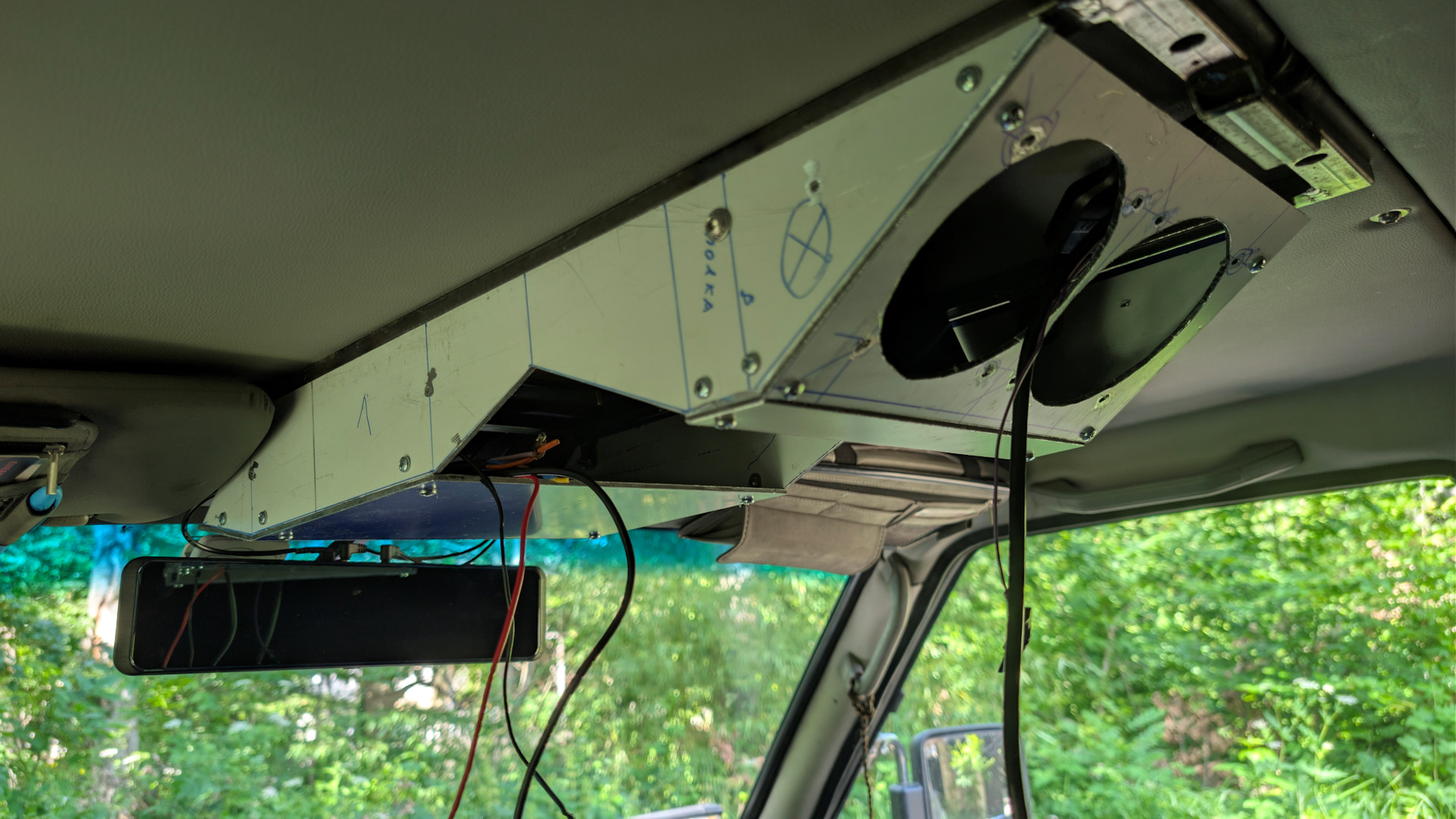

Бесконечные примерки. Высота консоли — 7 см всего. Попытался удариться об неё головой — не получилось.

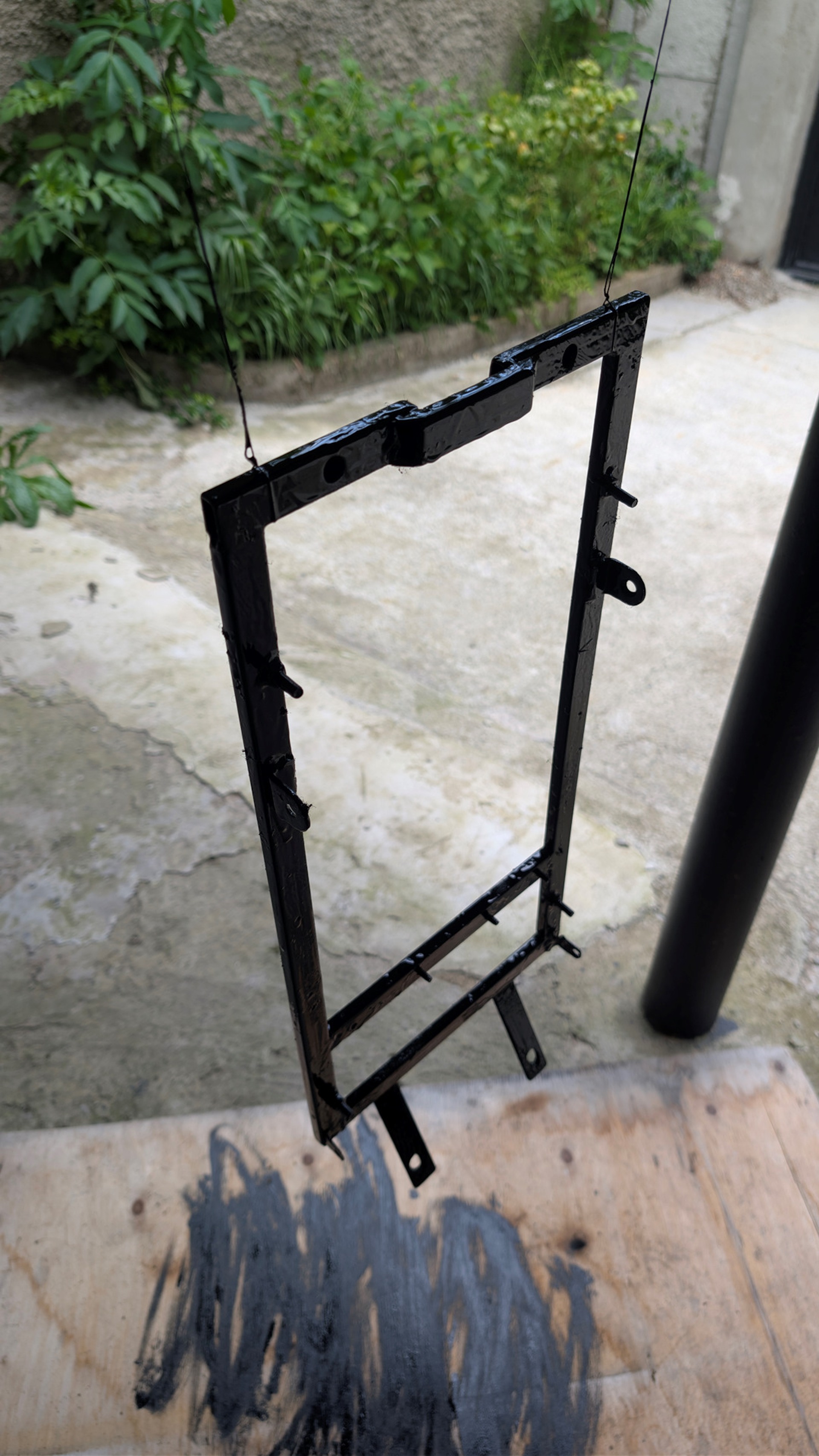

Рамка отправляется в покраску
По ходу дела, выкинул из консоли электронный альтиметр-кренометр. Изначально подумывал разместить его тут же, над зеркалом. Но это уже будет мешать, а располагать его надо ровно и доступ к кнопкам сверху ещё. Короче, потом установлю в более подходящее место.

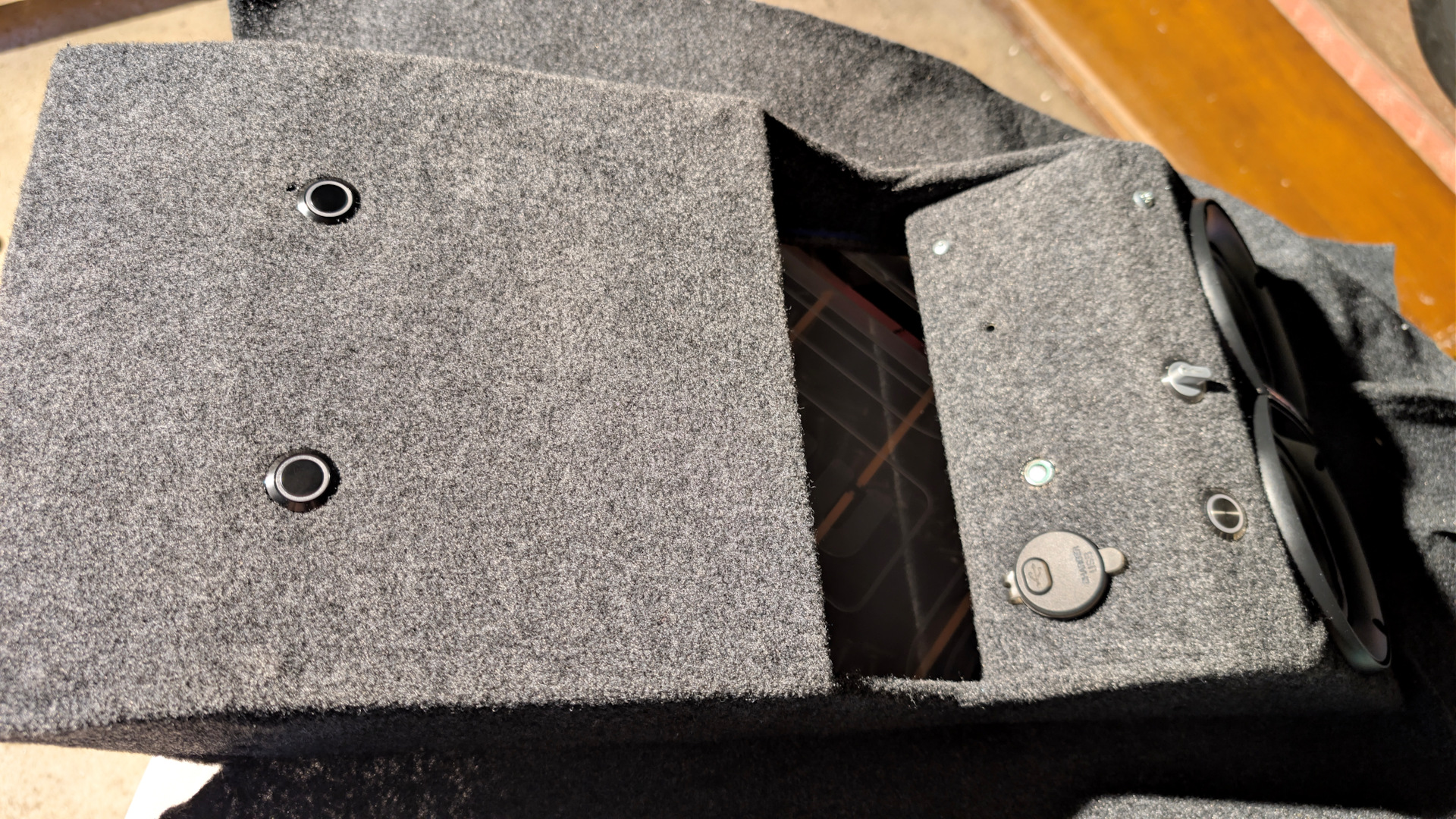

Ну и замохначиваем всю консоль в карпет
Электрическая часть
Разместить всё это хозяйство в очень ограниченном пространстве оказалось весь непросто. Колонки для ТВ потянули за собой усилок, микроскопический D-класс, но всё же. Потом усилок потребовал подавить шумы, благо фильтр нашёлся. Едва не забыл про фильтр на питание самого телевизора, ещё минус пространство…

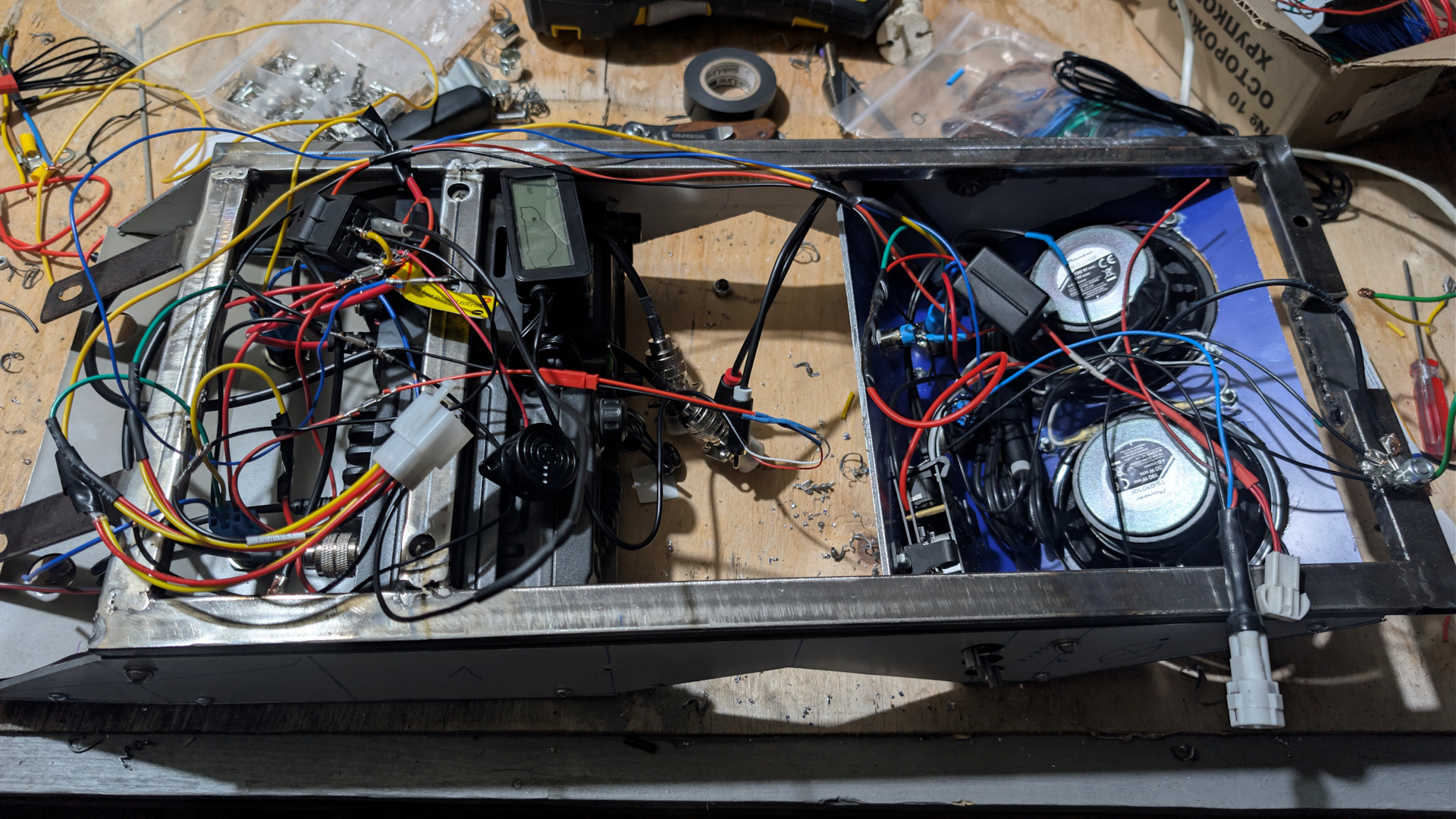

Пытаюсь впихнуть невпихуемое
В передней части рации, им надо больше свободы и вентиляции. Поэтому, кстати, не делаю короб глухим и оставляю зазоры.
Салон тоже подготавливаю к установке консоли-без-боли: собираю провода в жгуты и на разъёмы, чтоб при установке просто защёлкнуть 1 разъём, а не крутить десяток проводов.

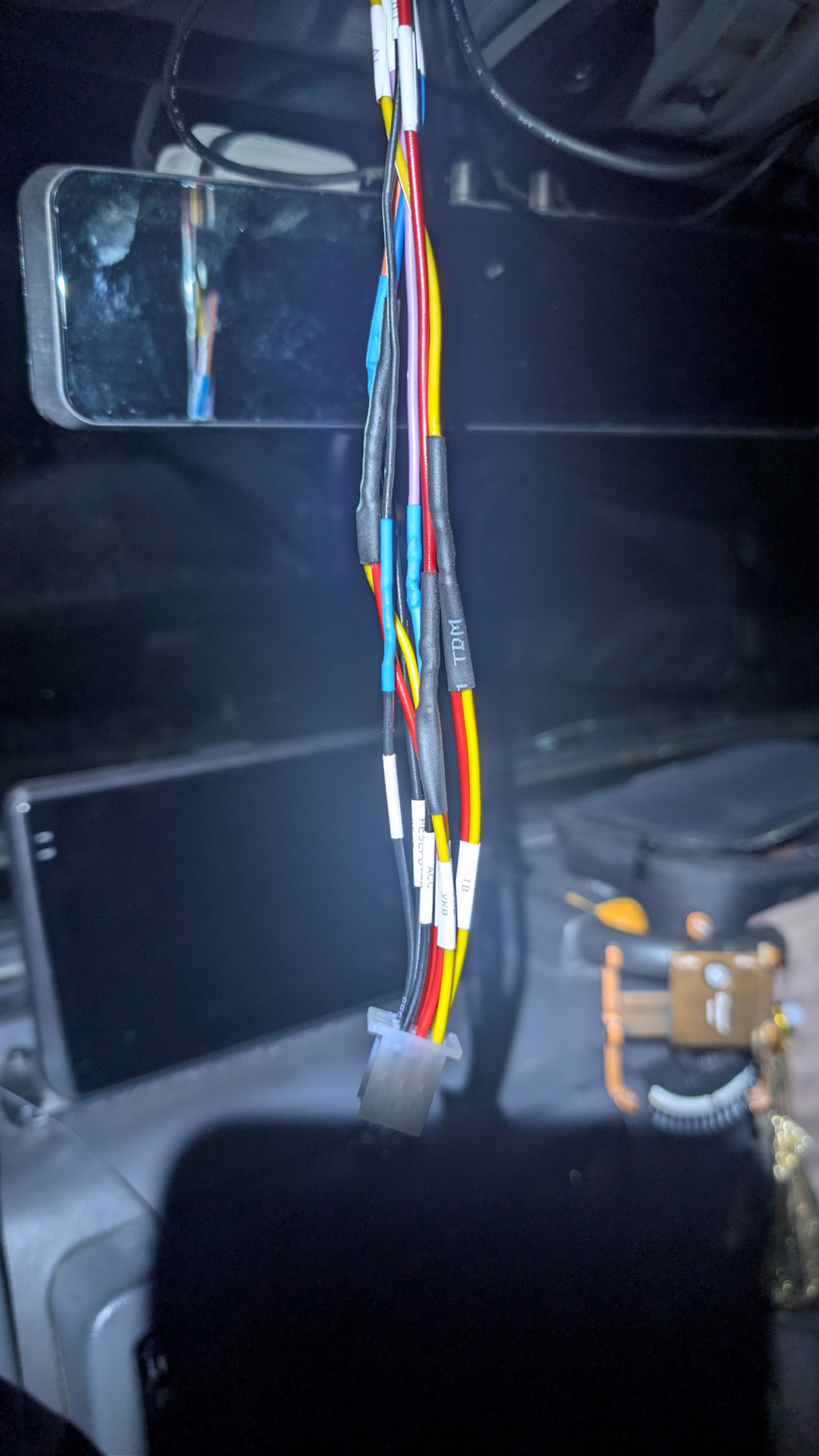

Подготовка косы в консоль. Всё маркируется по высшему стандарту занудства. Иначе потом устанешь искать, где и что накрутил

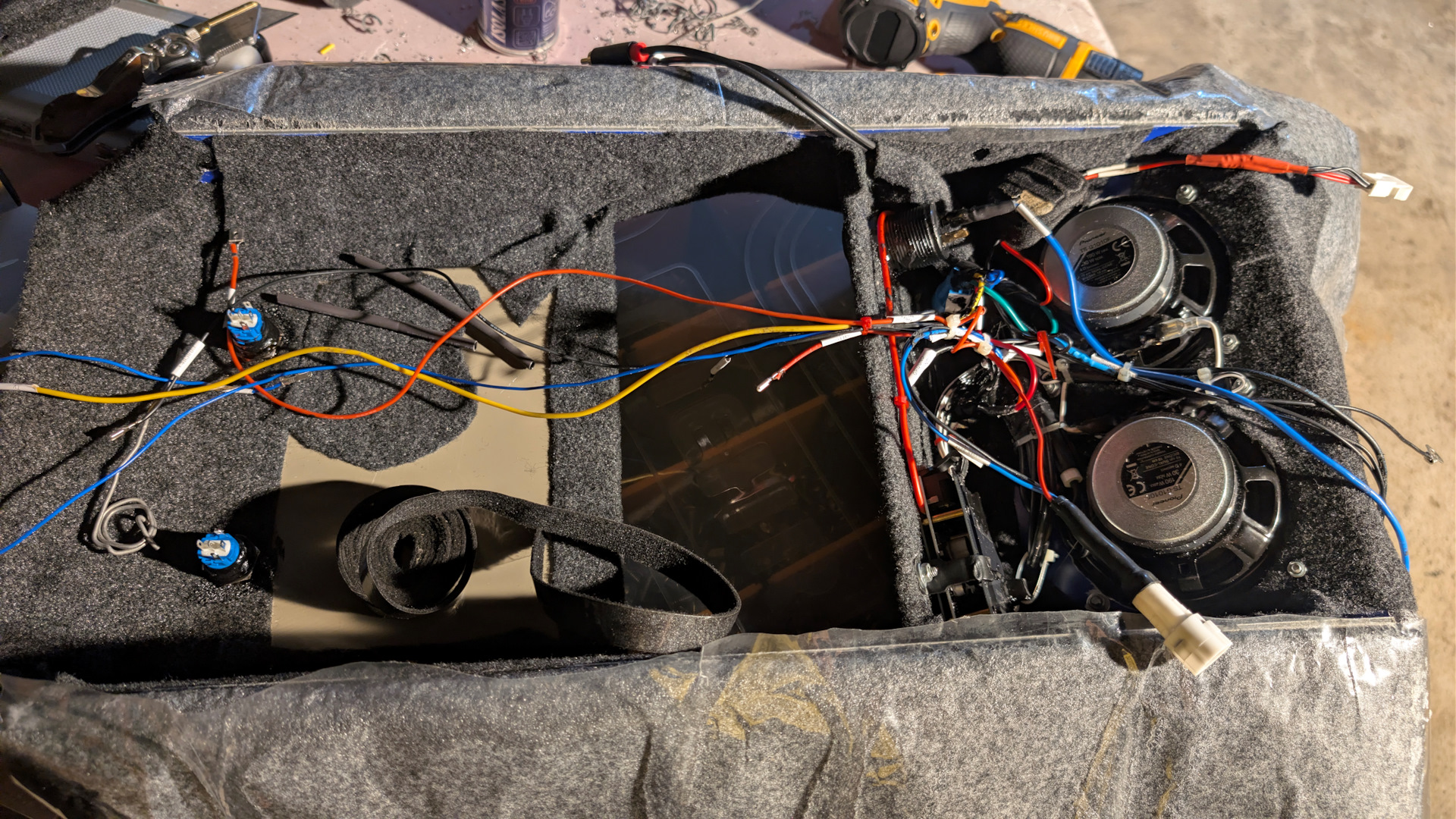

Чистовая сборка проходит проще и удобнее: не надо заботиться о том, что в это место ещё десяток разъёмов придёт. Стягиваю и утягиваю все провода, чтобы не заскрипело. Местами применяю ту самую жидкую изоленту, чтоб не коротнуло чего. Например, контакты колонок, мало ли чего на них попасть может.

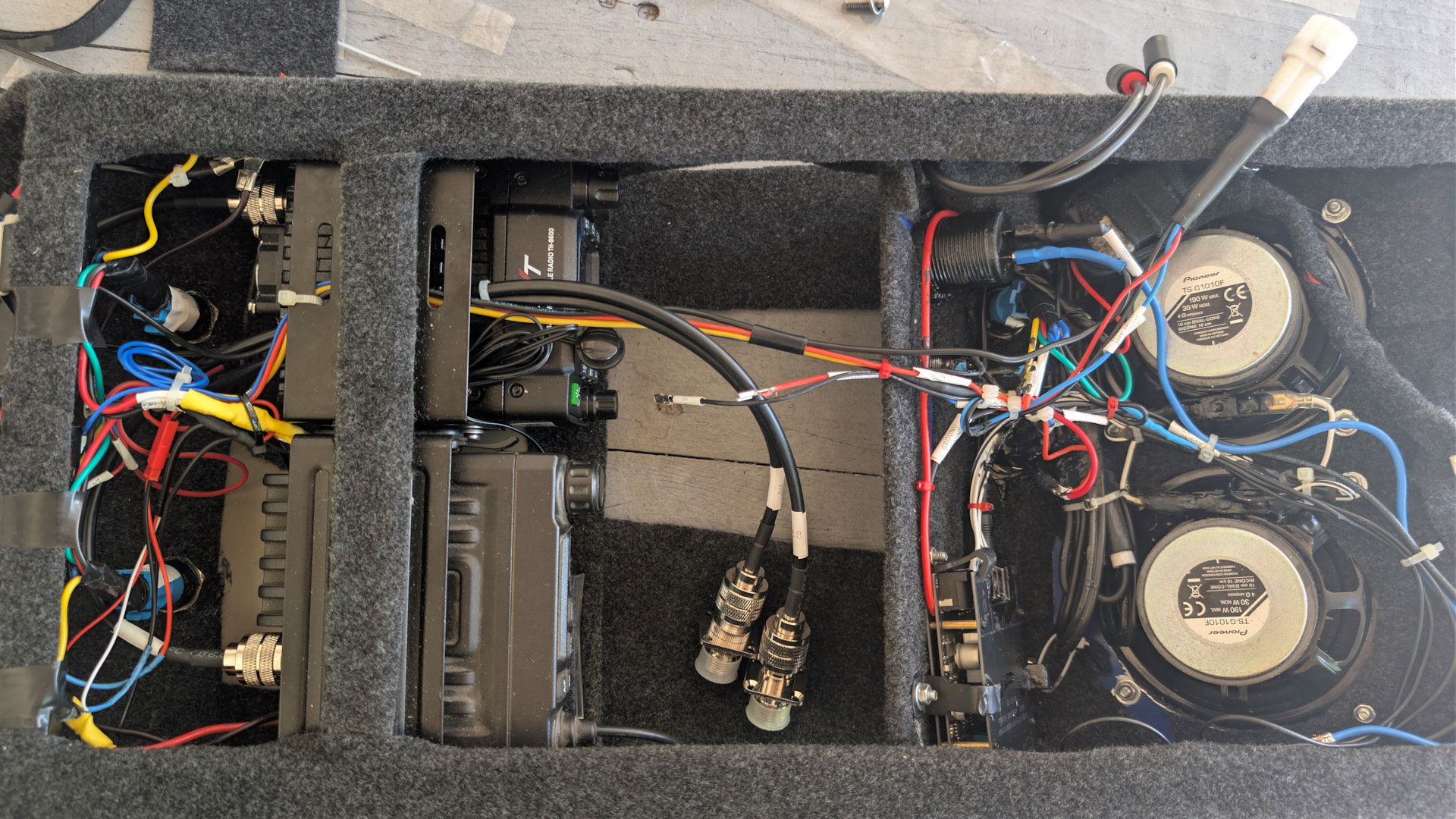

Вот и окончательный вид: разъёмы выведены на штатный плафон, RCA и питание ТВ. Спереди общая коса с питанием этого безобразия

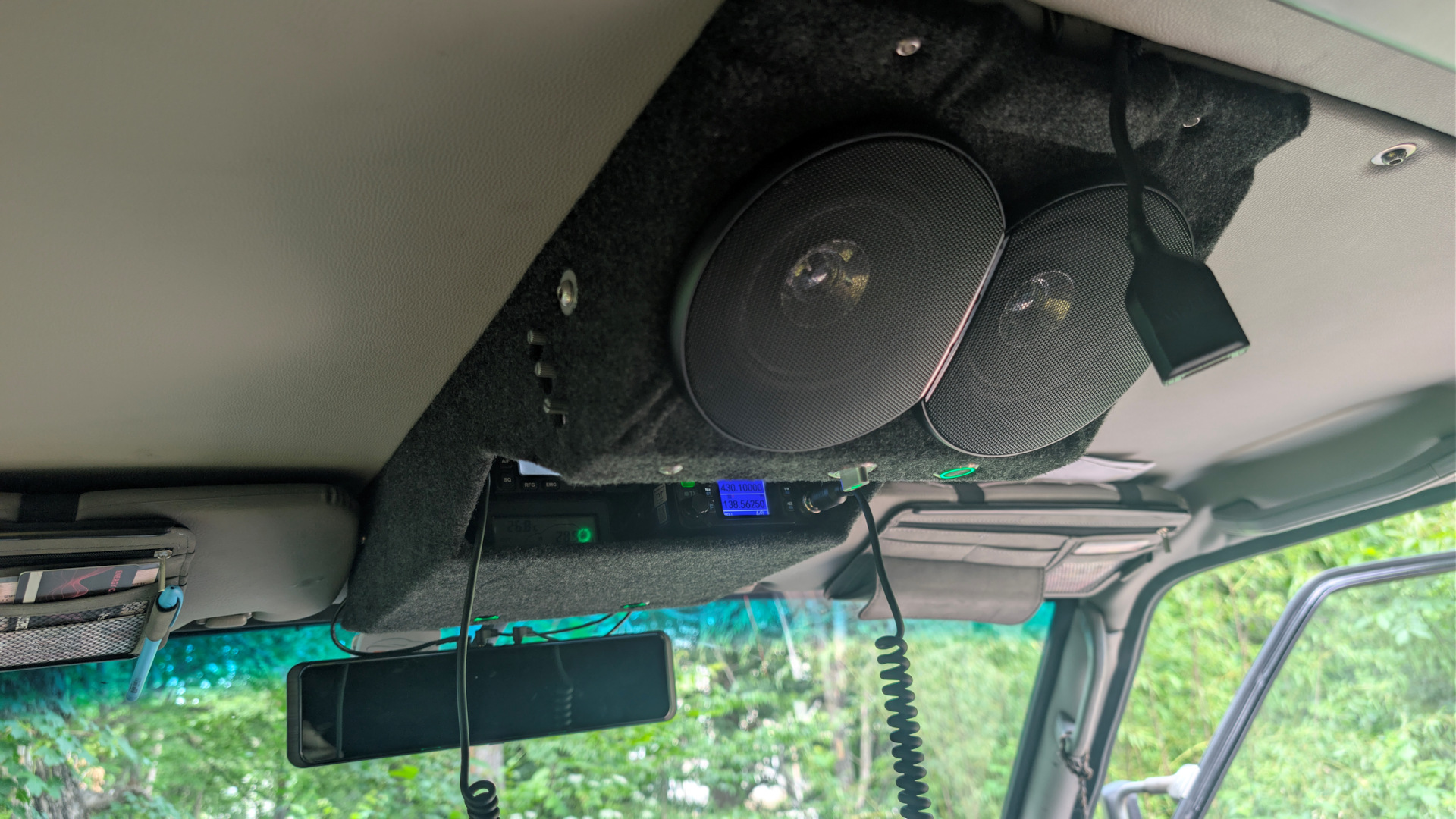

С места типа «водитель прилёг» вид вот такой

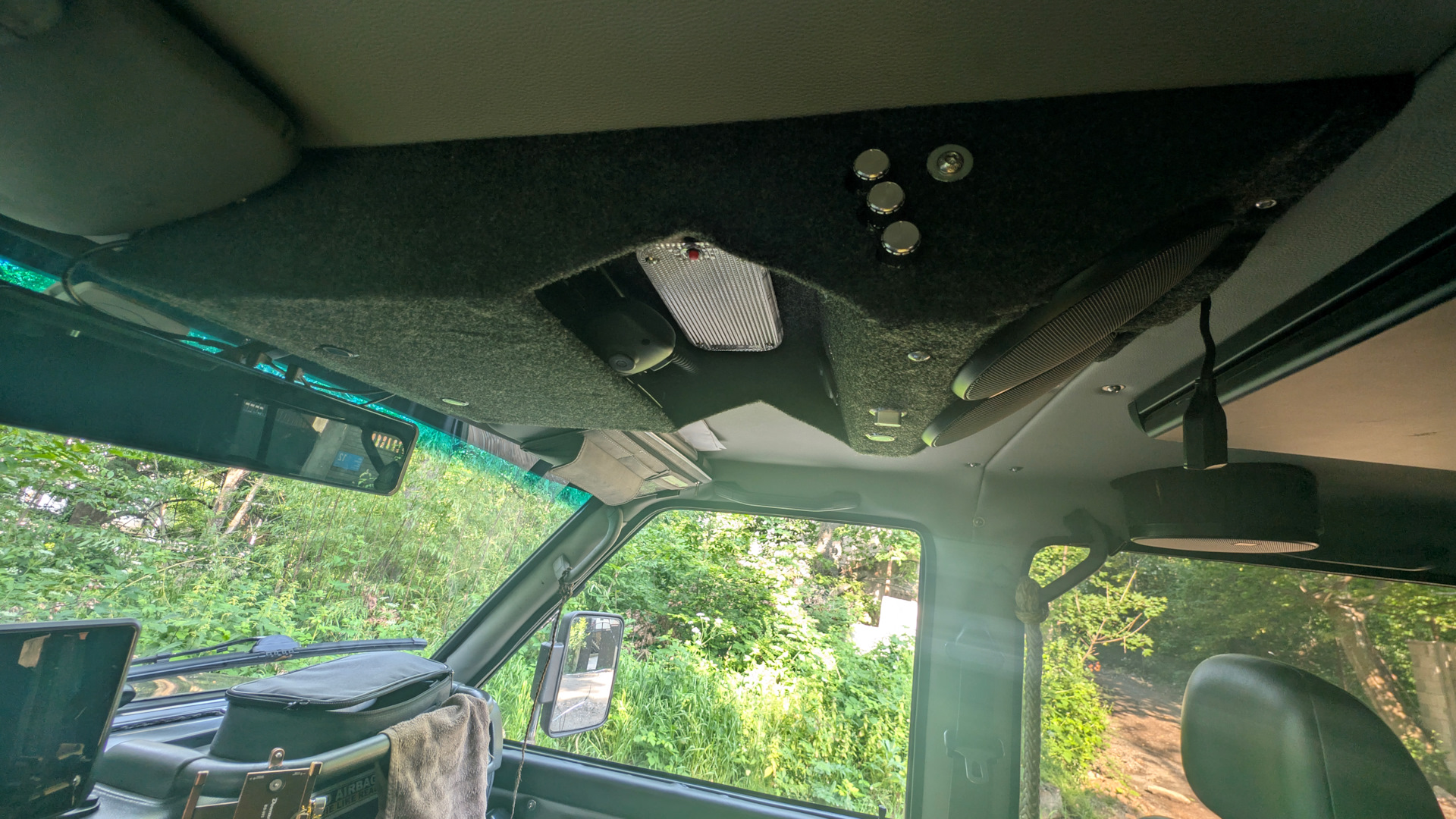

Сбоку выглядит так
Технические решения и алгоритм работы Рации подключаются каждая своей линией с дистрибьютора с постоянным плюсом. Каждая рация по отдельности может быть выключена дополнительной кнопкой. Термометр питается только штатной подсветкой, показания у него на батарейке висят вообще. Штатная подсветка питает только 1 специальную кнопку подсветки, вся остальная подсветка может быть выключена этой кнопкой, чтобы не мешало в темноте, например. Но сама кнопка нештатной подсветки спрятана так, чтобы не могла светить в глаза. USB зарядка подключена напрямую с акума, но имеет физическую кнопку выключения. Ясное дело, что подсветка зелёненькая :-)
Вот со звуком мне, конечно, пришлось сильно извратиться… Не покупайте телевизоры ERGO, если у вас есть жена и не надо закрывать вопросы половой жизни экстремальными вариантами. Это нечто. Оно не умеет само проигрывать звук в фильмах, если звук кодирован в AAC, а это примерно все фильмы сейчас. То есть этой балалайке надо откуда-то брать сигнал, с телефона или магнитолы. Когда-то я собирал франкенштейна чтобы магнитола играла кино, отправляла видео на телевизор и звук в штутную акустику и эта мега-схема даже кое-как запустилась. С мааааленьким нюансом: секундная задержка видео от звука. С таким рассинхроном смотреть что-либо бесит. Ну и да, чтобы так работало, надо половину машины включённой держать. Воспроизведение с телефона по кабелю оказалось более-менее нормальным, если бы не штатные колонки телевизора. Они на столько плохие, что лучше бы их вообще не было. Мало того, что хрипят, так ещё и тихие. Если за бортом не полный штиль, то хрен чего услышишь. А отправка аудио на магнитолу опять приводит к рассинхрону с картинкой. Потом была идея загнать звук с телевизора на пару колонок. Но хорошенько прикинул шансы закоротить всю электрику вообще, отказался от этой схемы и просто купил парочку “Пионеров” на 4 дюйма. Дальше в ход пошёл микроскопический усилитель, так как штатная колонка явн оне раскачает новый динамик. При подключении усилителя был потрачен целый день. Добрые китайцы в распайке кабелей поменяли цвет между AUDIO_OUT и VIDEO_IN. Твари. Я успел протестировать весь свой запас нецензурной брани, пока догадался, почему у меня одна колонка не играет при полной исправности всего и вся. К ночи заработало, но счастье не наступило: пришёл белый шум. Без малейшего понятия, что там в RCA шуметь может, но пришлось поставить шумодав, а это ещё место. Зато теперь наконец-то всё запело и заиграло так, как надо! Можно включить ТВ, для него я тоже предусмотрел включение при полностью обесточеной машине, но на отдельной кнопке. Можно подшаманить уровень звука и устроить выездной киносеанс на природе.
Полевые испытания показали, что консоль вообще никак не мешает и во время движения её не замечаешь. Сверчков, чего я боялся, тоже не обнаружено. Теперь осталось придумать как вывести провода от антенн раций на крышу. Это будет та ещё задачка.
Архивные комментарии
4x4Kokshetau · 2026 год
Зачетная антресоль:)
pterodactyl (автор) · 2026 год
Можем повторить :-)
moathetroll · 2026 год
Ух! Вот это прям аккуратненько-ювелирненько!
pterodactyl (автор) · 2026 год
По заводу чо :-)
OduvanV · 2026 год

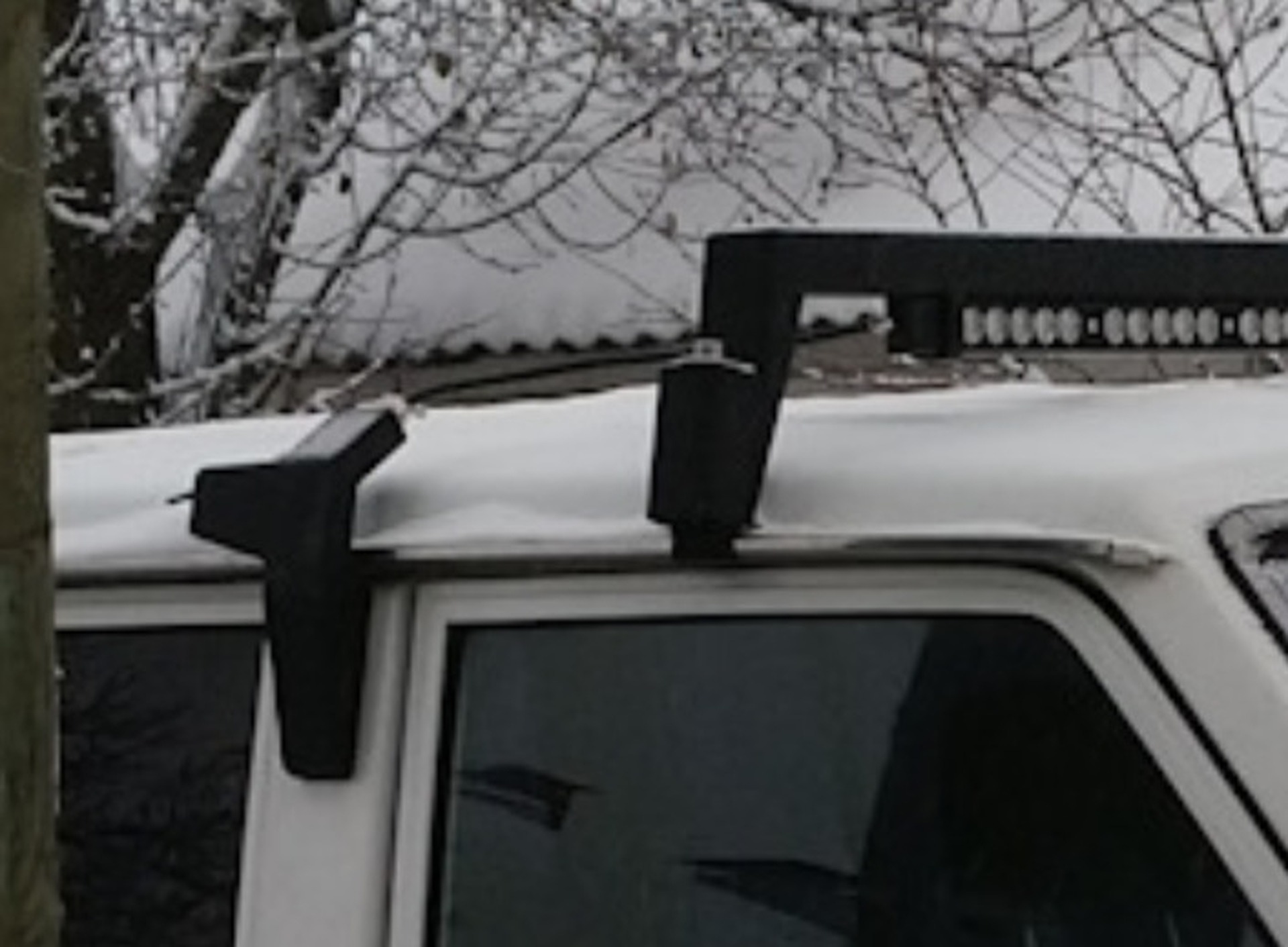

Кронштейн под антенну www.drive2.ru/l/518605276157313276/
