Собственно, чего я в подкапотку-то полез? Перво-наперво хотел посмотреть, а работает ли у меня пост-накал. Как выяснилось — не работает.

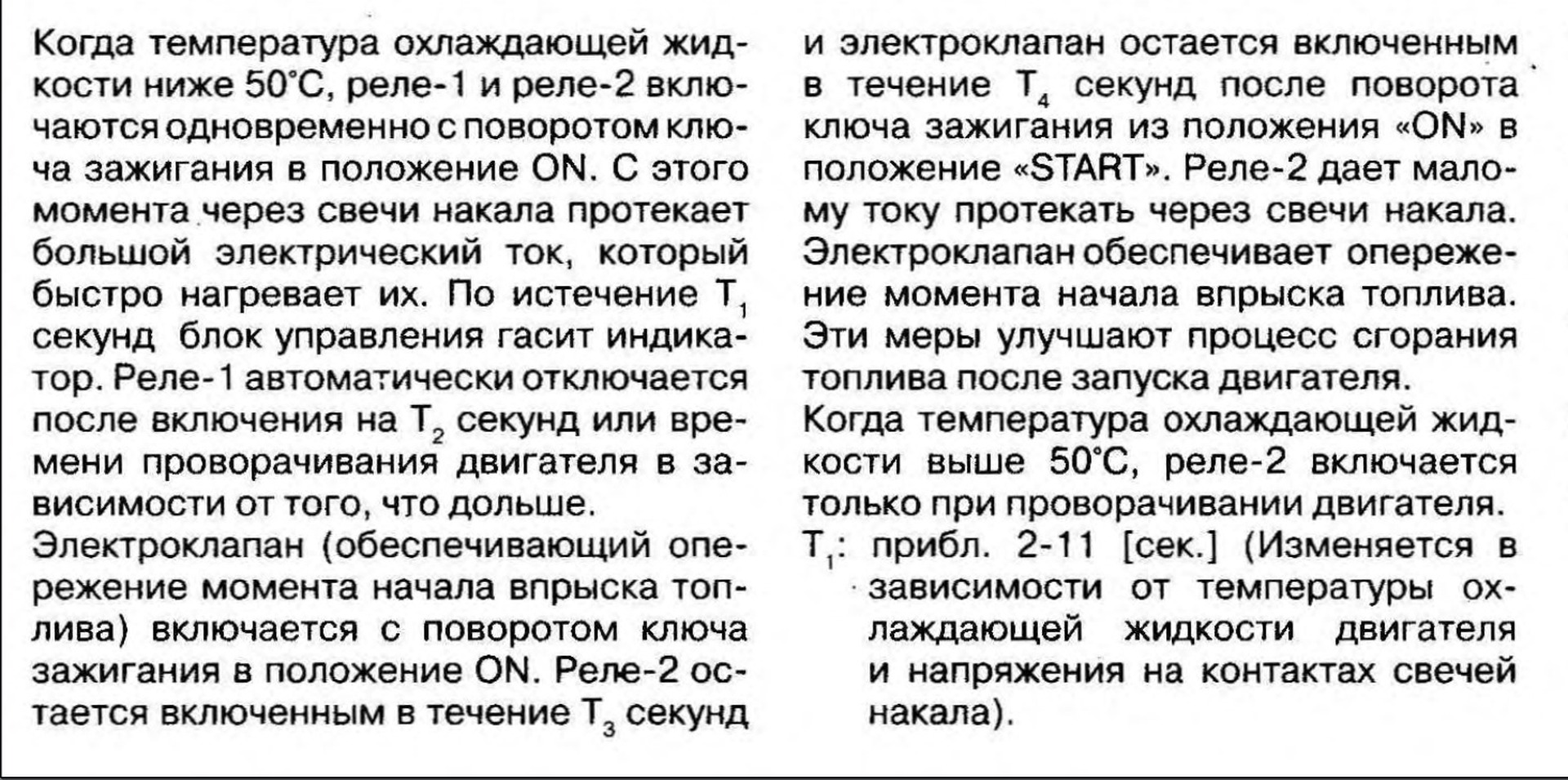

Вот такая замороченная система накала свечей. И это ещё ТД42, а то что накрутили в РД28 лучше вообще трезвому не видеть
Тестировал по мануалу, обломался на шаге “оба реле включаются вместе”. Не включаются.

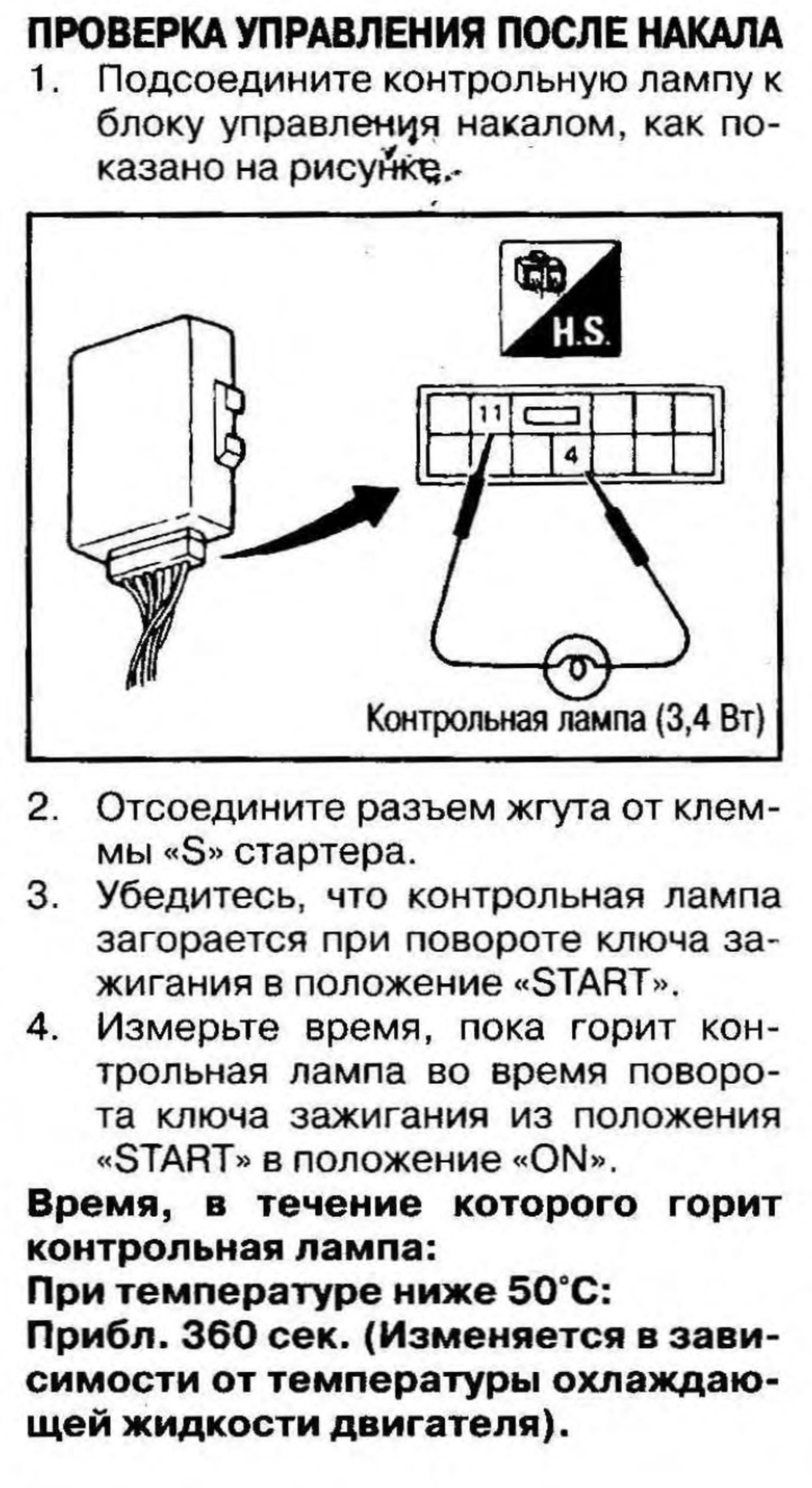

Проверка по учебнику. Если что, провод фиолетовый
Далее прозвонка трассы от блока управления до самого реле — всё в порядке. Напрашивается вывод, что именно в самой умной коробочке что-то отхлебнуло: может что перегорело, микро-трещина или ещё что-то. Добраться до PCG и стать на пару дней ремонта возможности нет.
Решил отменить все эти хитроумные премудрости с отслеживанием температуры ОЖ, с датчиками скорости и прочей дичарней. Буду пилить по-простому, ориентируясь только на время. Для точки отсчёта взял состояние “ON”.

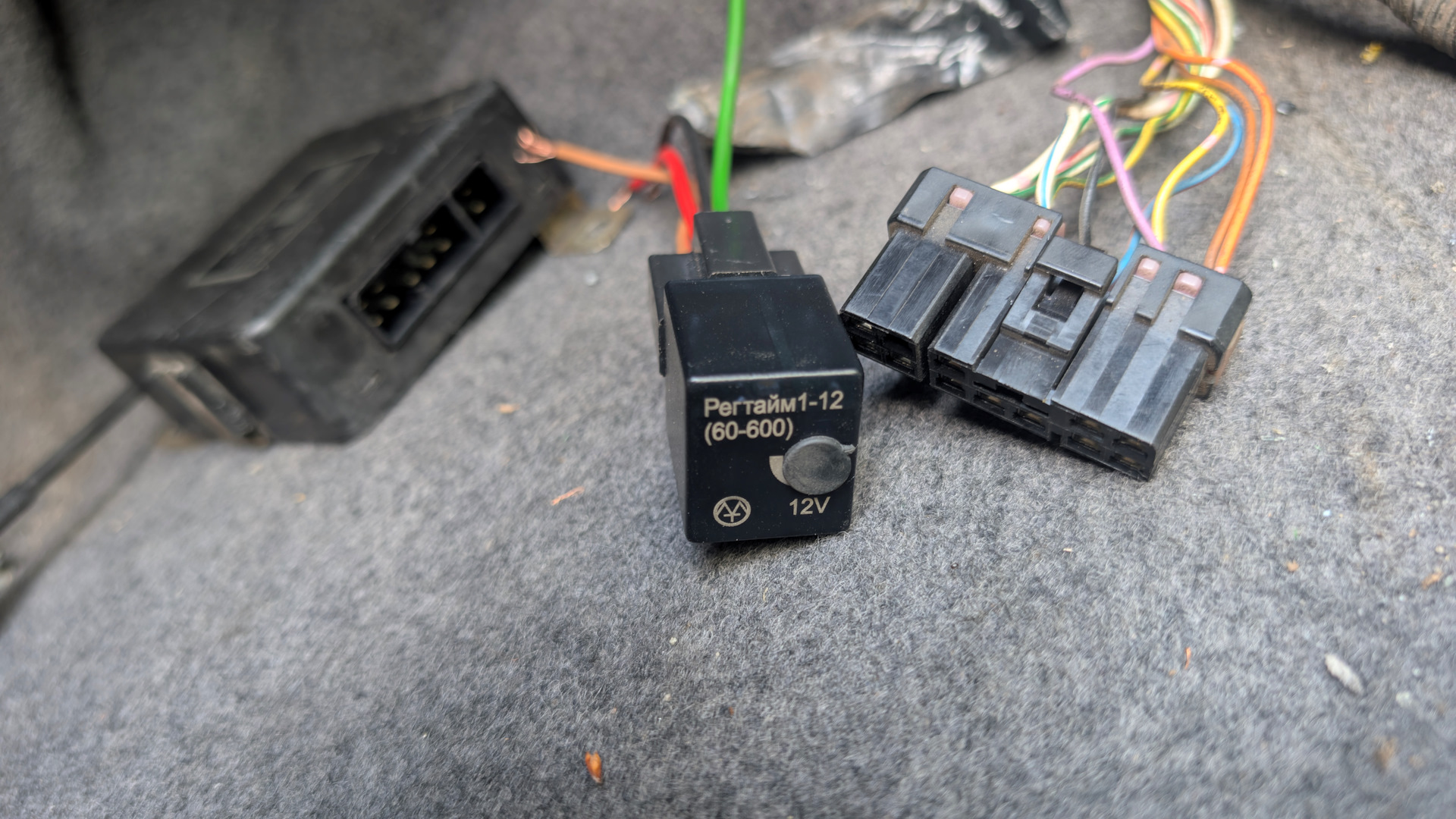

Реле времени регтайм, дорогое удовольствие стало

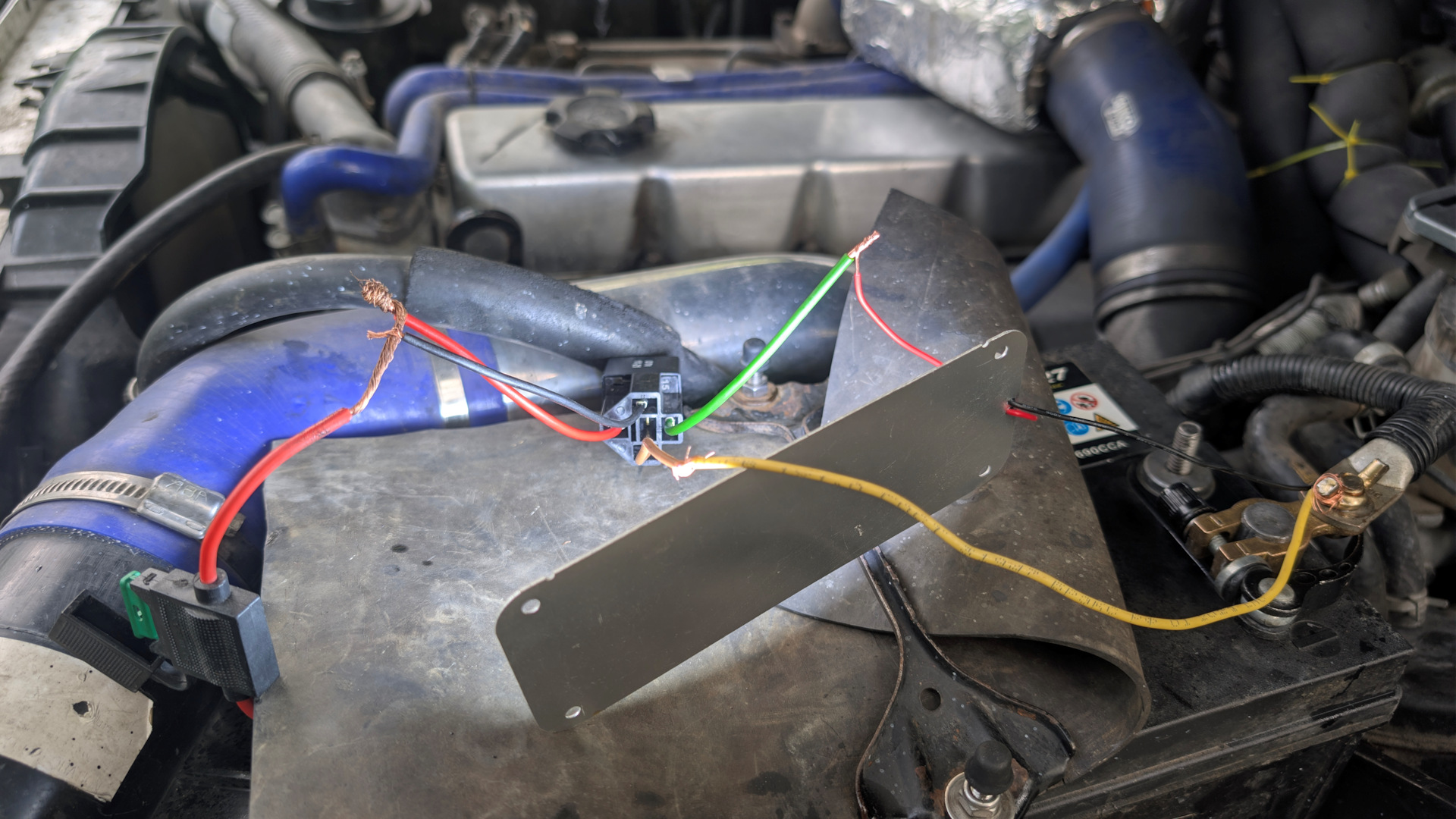

Собираем стенд на коленке
Реле времени регулируется. Подстроечная крутилочка находится под резиновой крышкой. Один полный оборот меняет время сработки примерно на 1 минуту. Включаем-засекаем-подкручиваем. Медитативненько, да. За полчаса настроил, проверил.

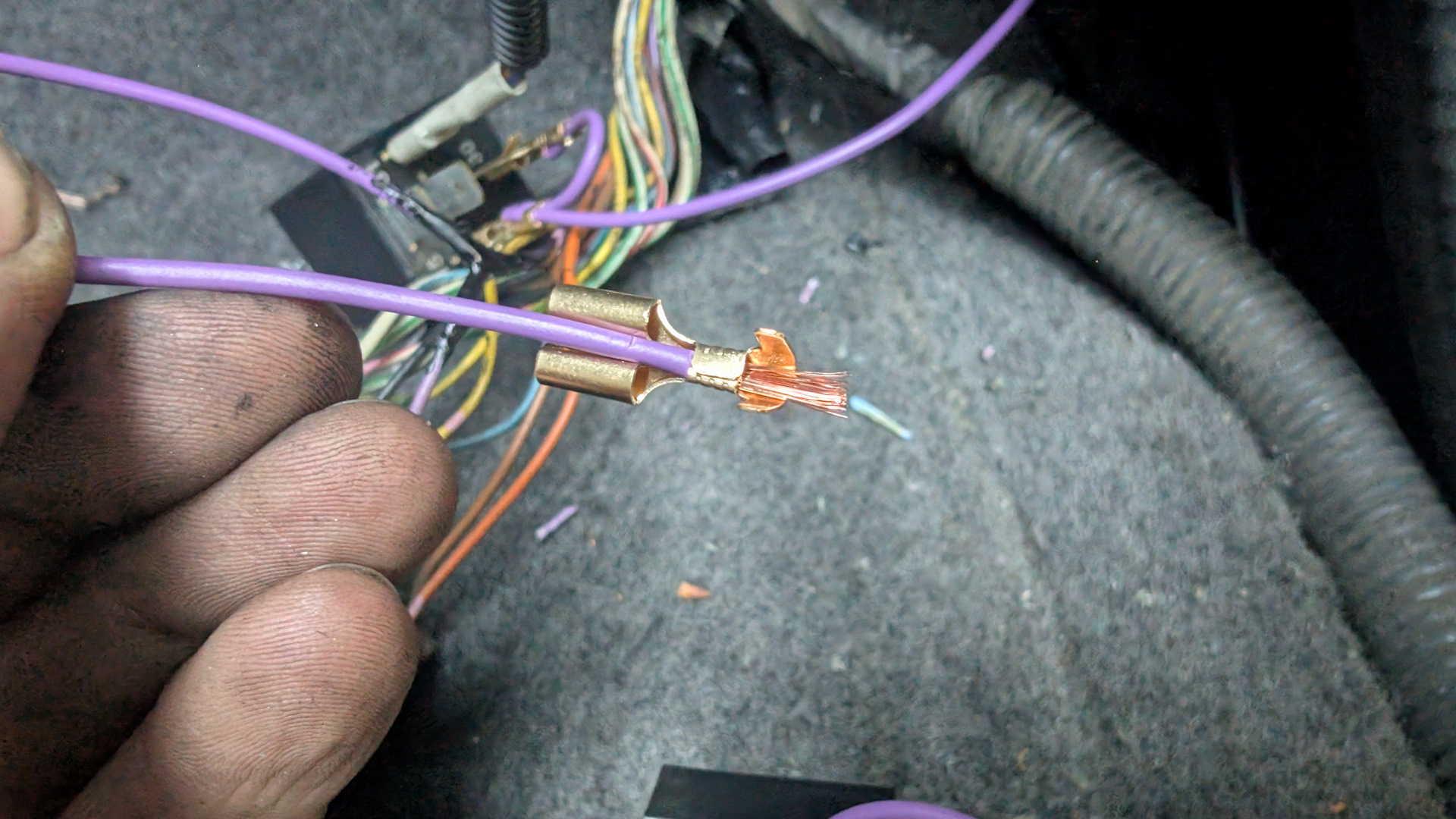

А как вы обжимаете клеммы релешек?

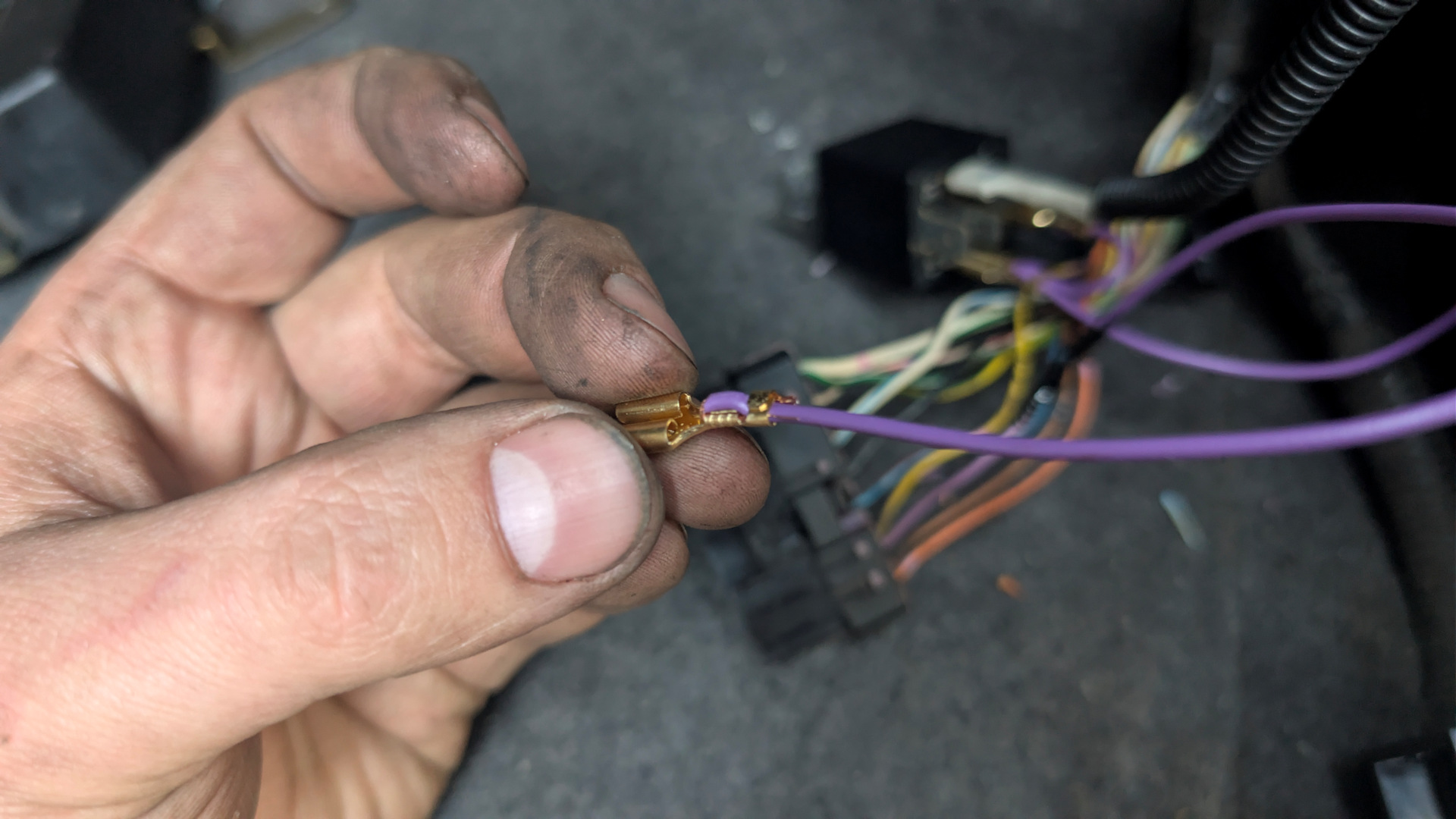

И в обратную сторону, уже не вырвешь
Взял такой же фиолетовый провод, что и штатный идёт на постнакал. Врезался в ветку, включил-проверил.

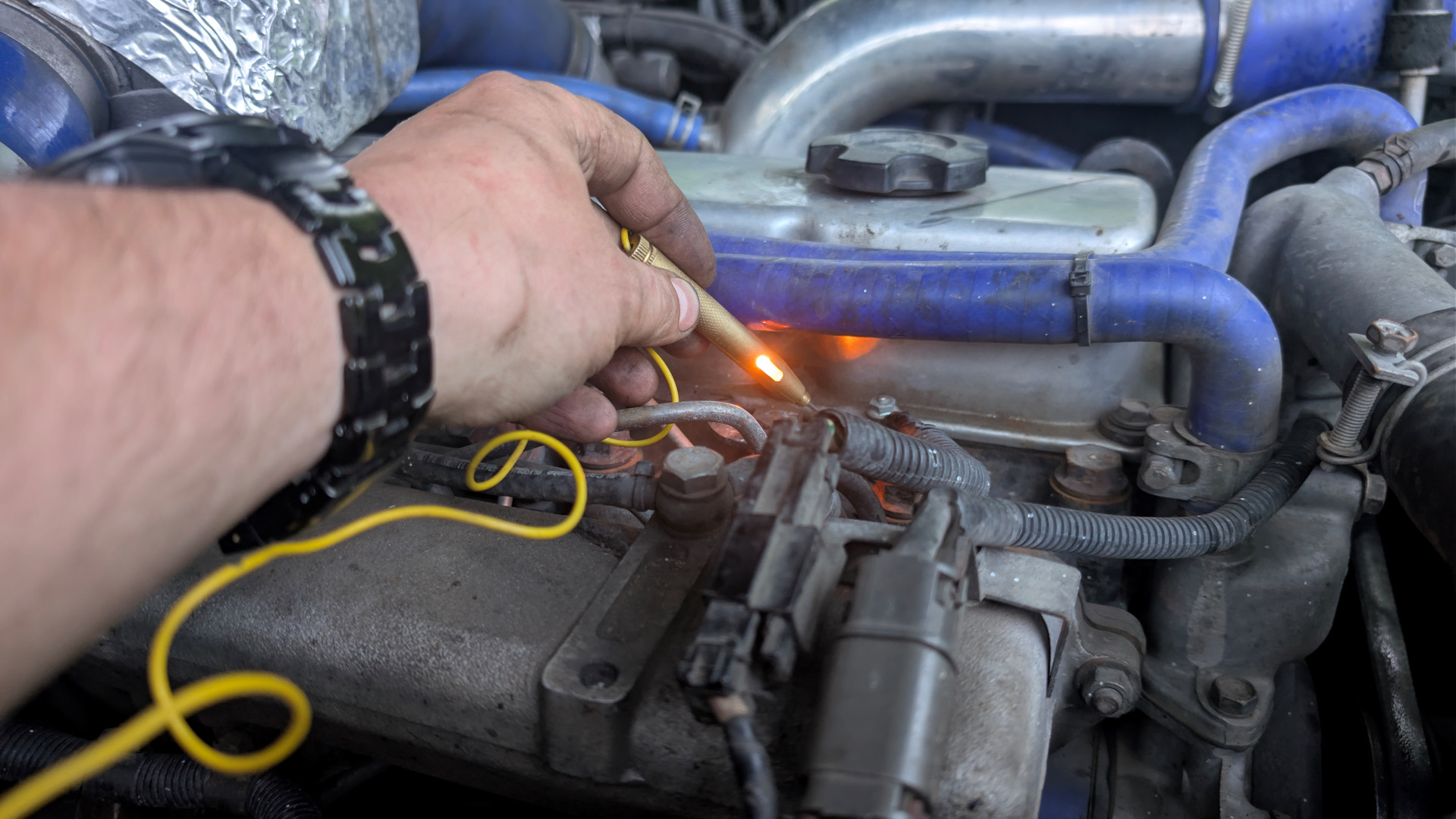

Святые кошкодевочки! Слабенькое свечение тестера говорит о том, что пост-накал работает как надо

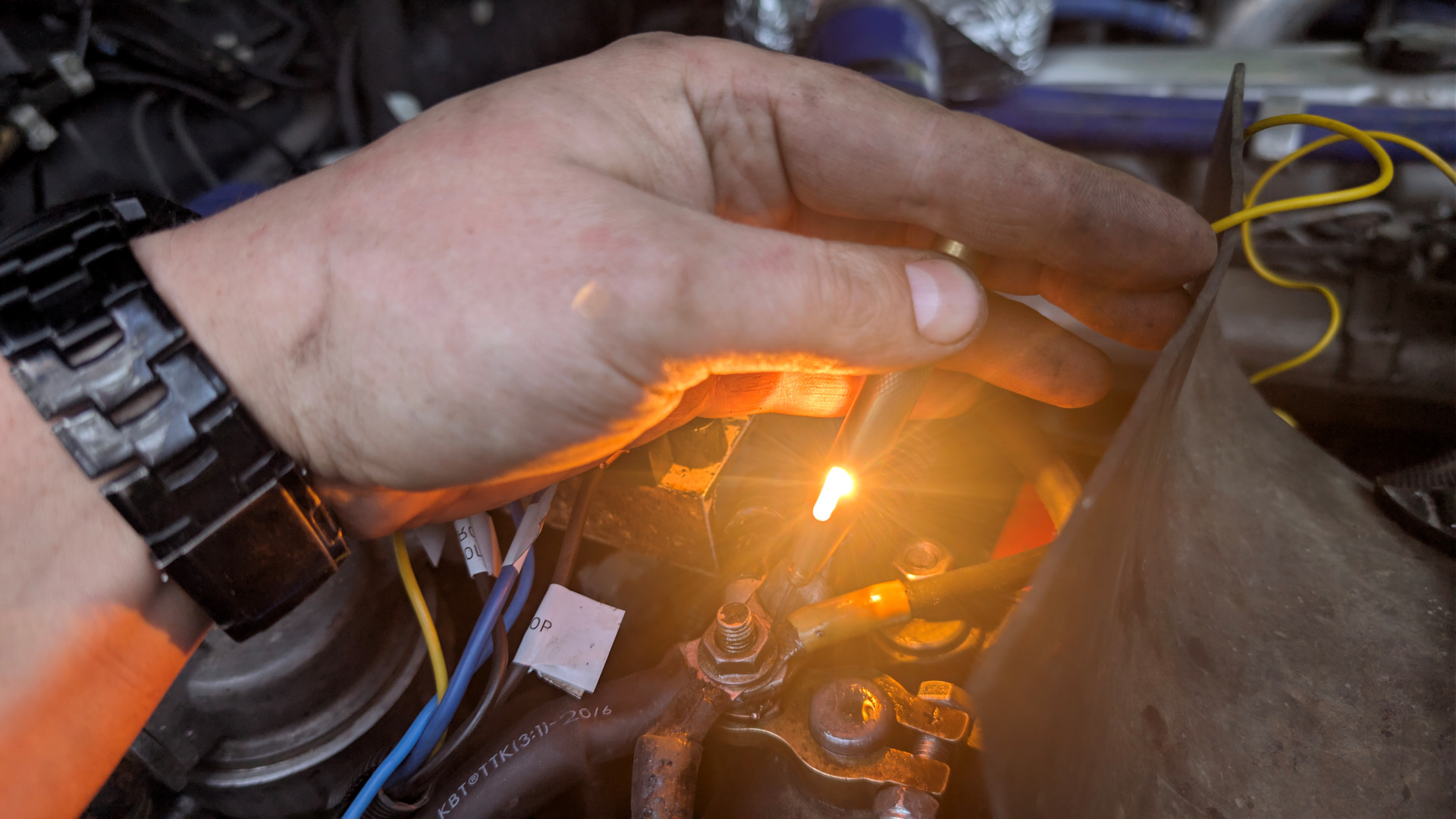

Вот дял сравнения полный накал, хорошо заметная разница
Вылезла неприятная особенность блока управления: он не отсекает обратный сигнал ON. Следовательно, если машину завести и сразу погасить, реле времени будет держать систему в положении “ON” еще 5 минут. Пришлось-таки обрезать штатный провод от блока управления, так как ставить диод мне никак — нету диода под рукой, чтобы запереть этот сигнал :-(

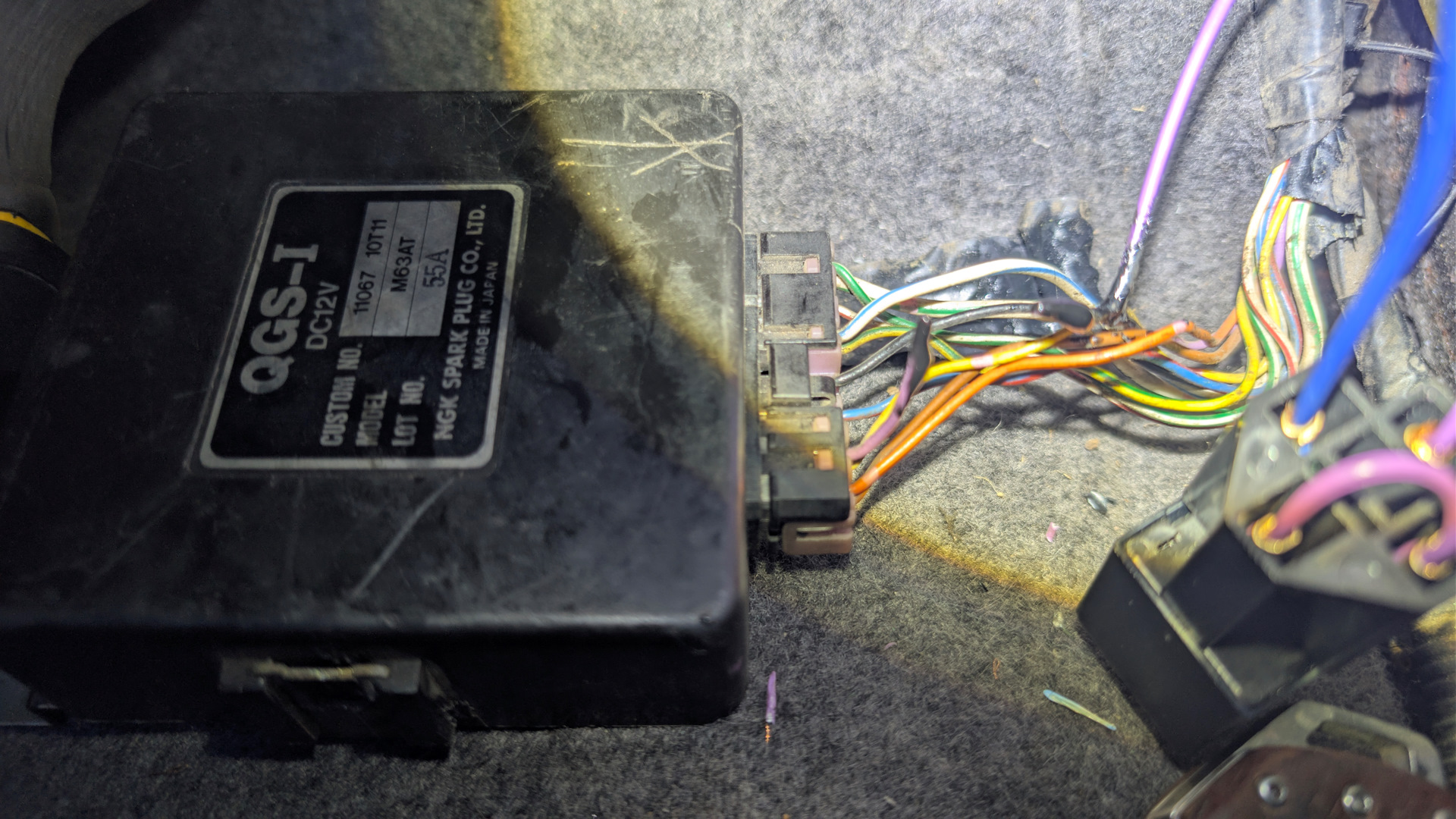

Изолируем и убираем. Ждём похолодания, чтобы потестировать
Собственно, времянка собрана. Будем пока кататься так, если не получится отремонтировать блок вообще, то проживём. Ну не покупать же его за 500 баксов, чесслово!
