0399. Контрольные точки кузова Nissan Patrol Y60 (Body dimensions)

После осенних приключений с карельскими соснами и не очень успешного восстановления, Кроконяха отправился на родину, в добрые руки к мастеру. Заодно было решено проверить ещё разок геометрию, так как асиметрия хоть и была чуток поправлена, но не до конца. Попытка найти контрольные точки геометрии кузова увенчалась относительным успехом. Так что даже за деньги, даже если очень силь захочется, навряд ли вы сможете найти больше, не тратьте деньги и время, ещё на мошенников нарвётесь.

Итак, что у нас имеется? Размеры для стапеля проёмов дверей и моторного отсека, точки измерения и “наконечники”. Как это в официаьном мануале? Nissan Patrol (Y60) 1989-1997 Body dimensions, repair manual! И целая куча мусора в гугле, всё устаревшее и не скачивается.

Контрольных точек по кузову в мануалах совсем немного, вот всё, что нашлось:

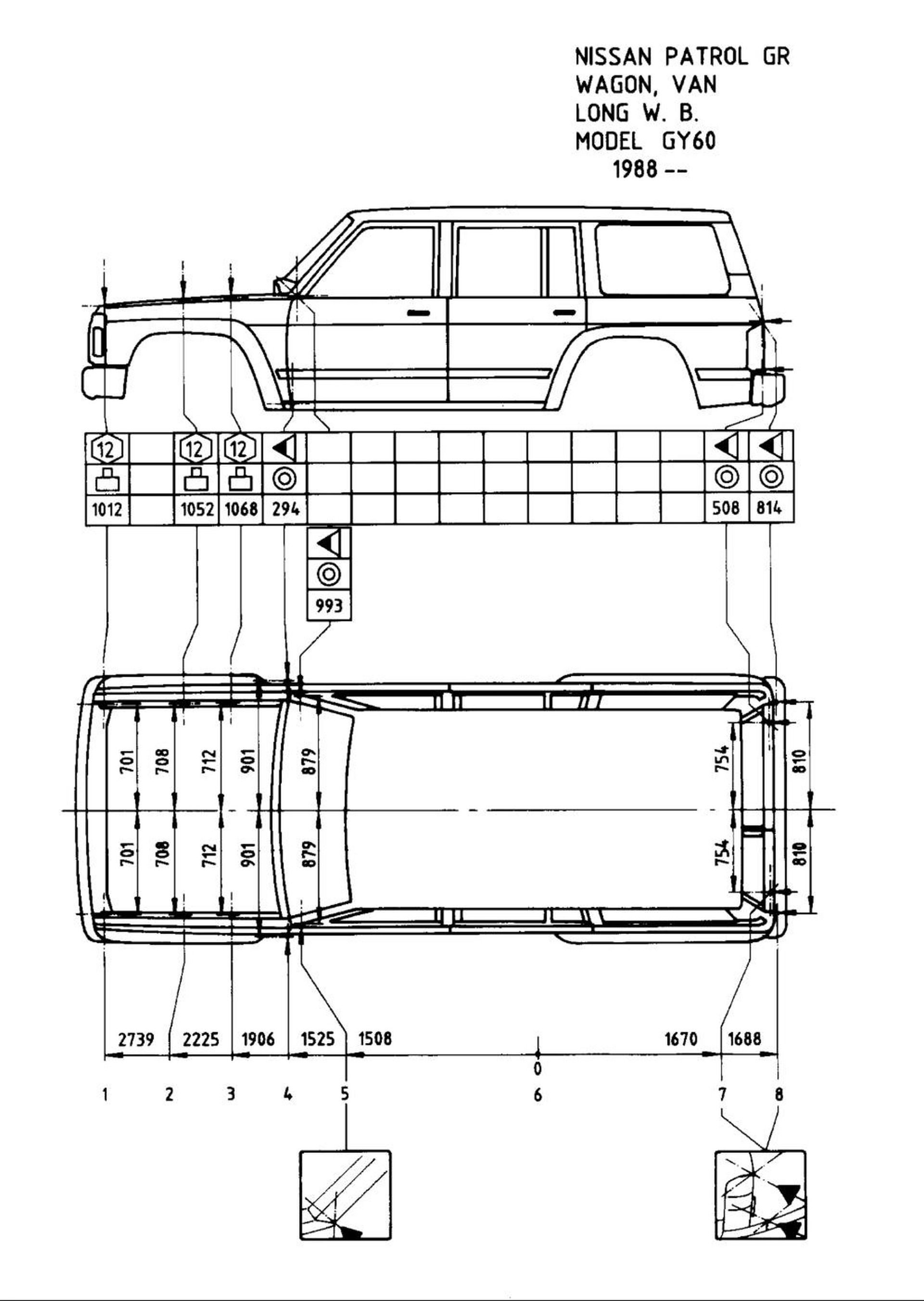

Контрольные точки кузова Nissan Patrol Y60. Вид сбоку и вид сверху.

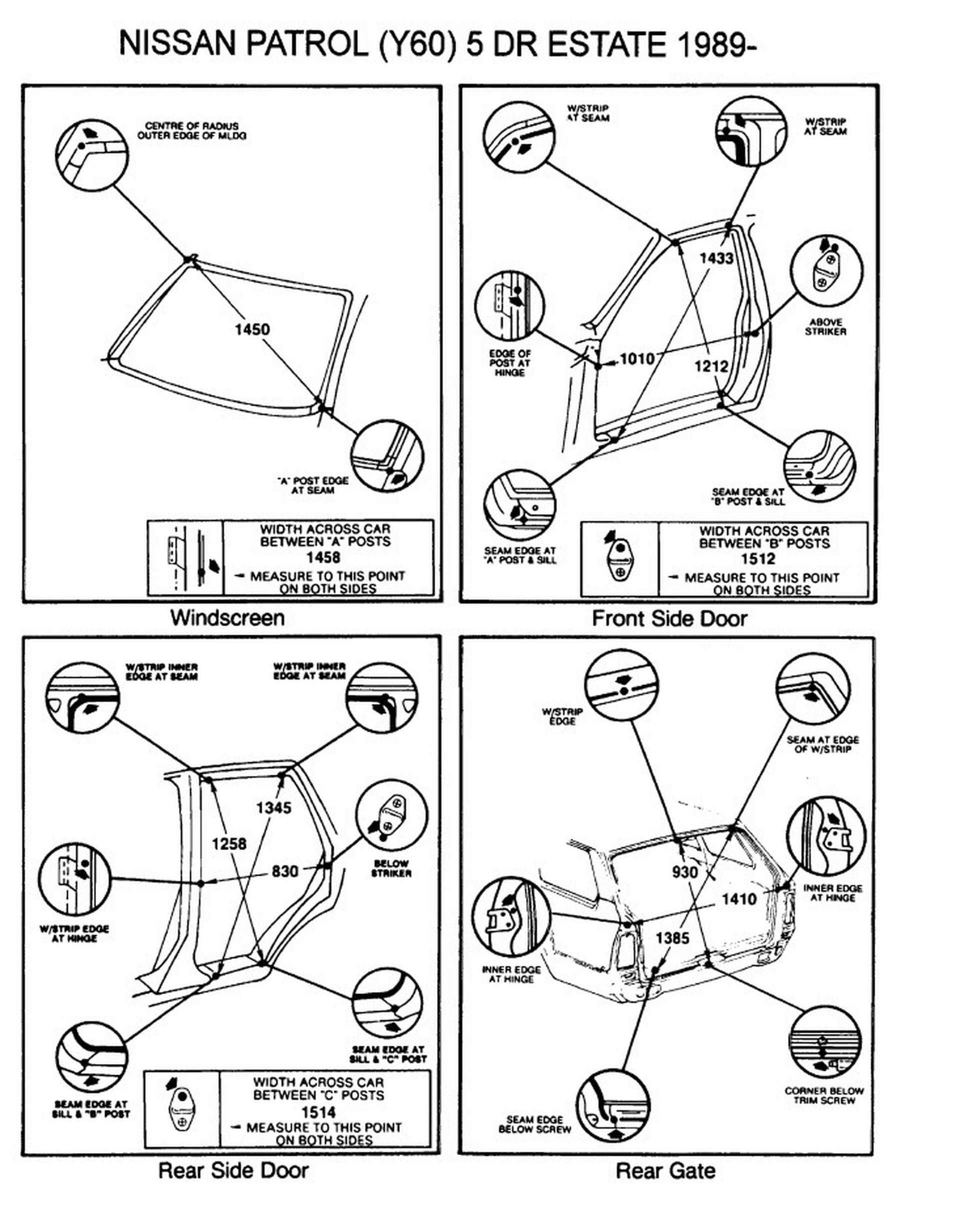

Контрольные точки кузова Nissan Patrol Y60 — точки контроля геометрии дверей и окон

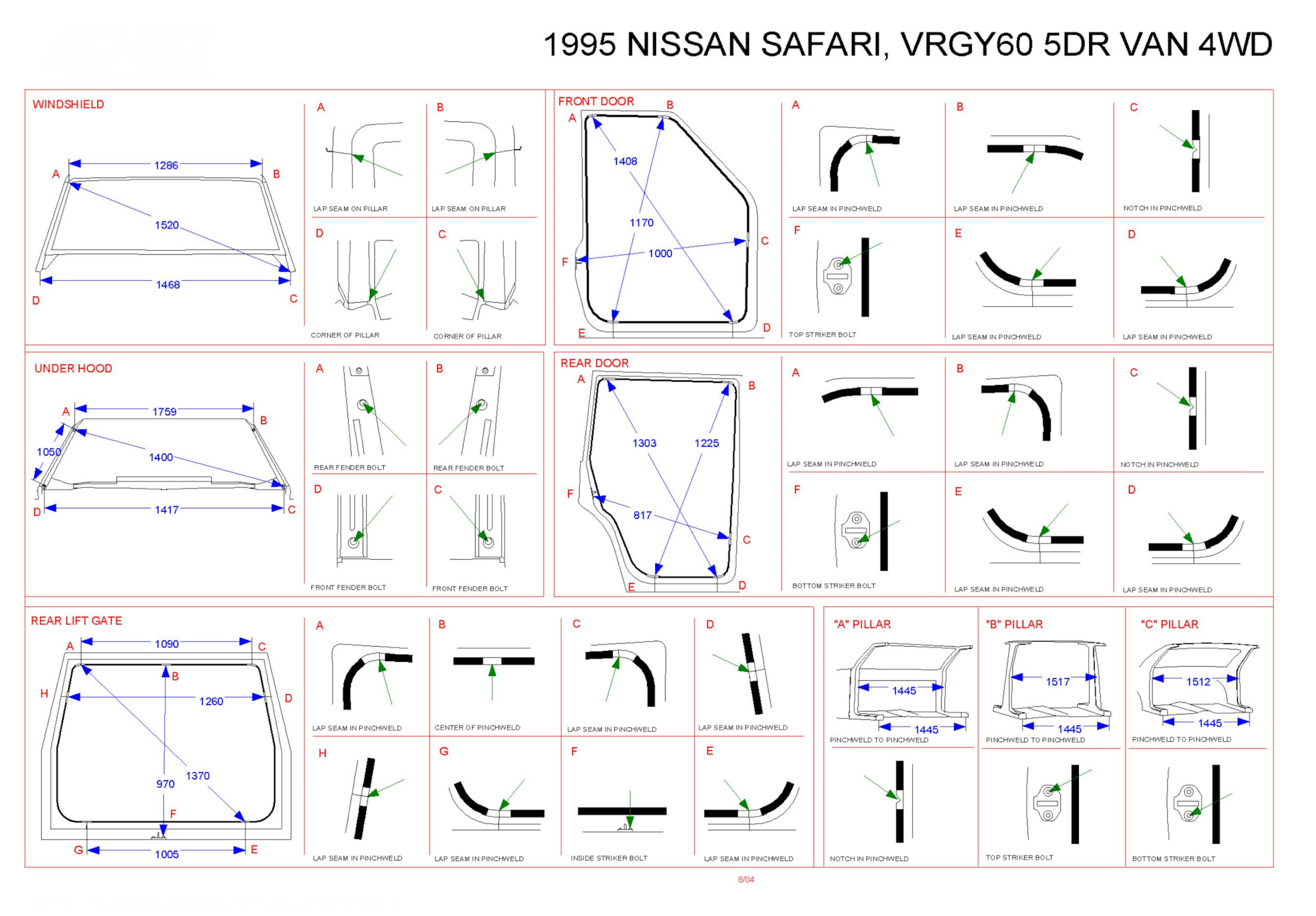

На всякий случай, контрольные точки из мануала по Safari Y60

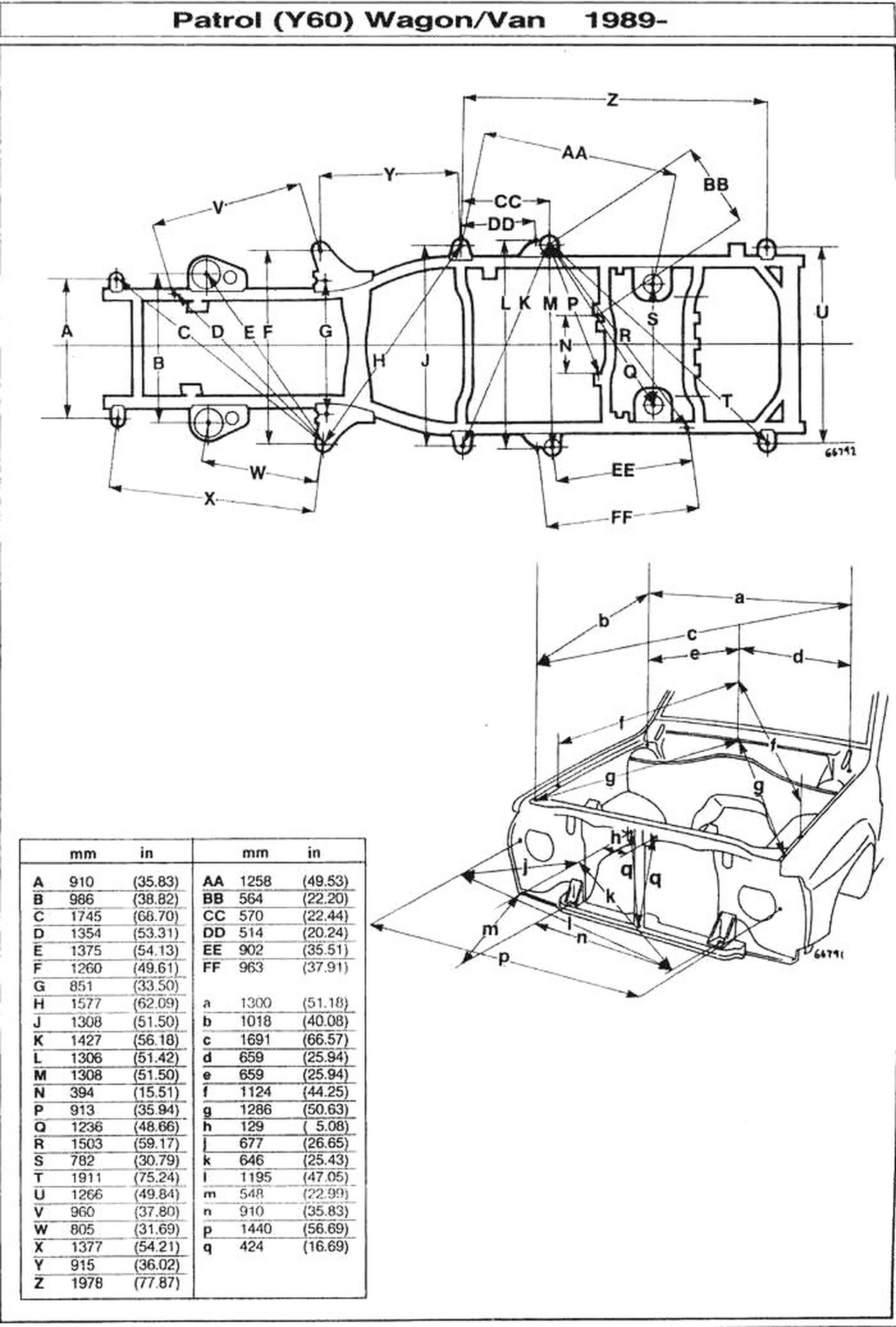

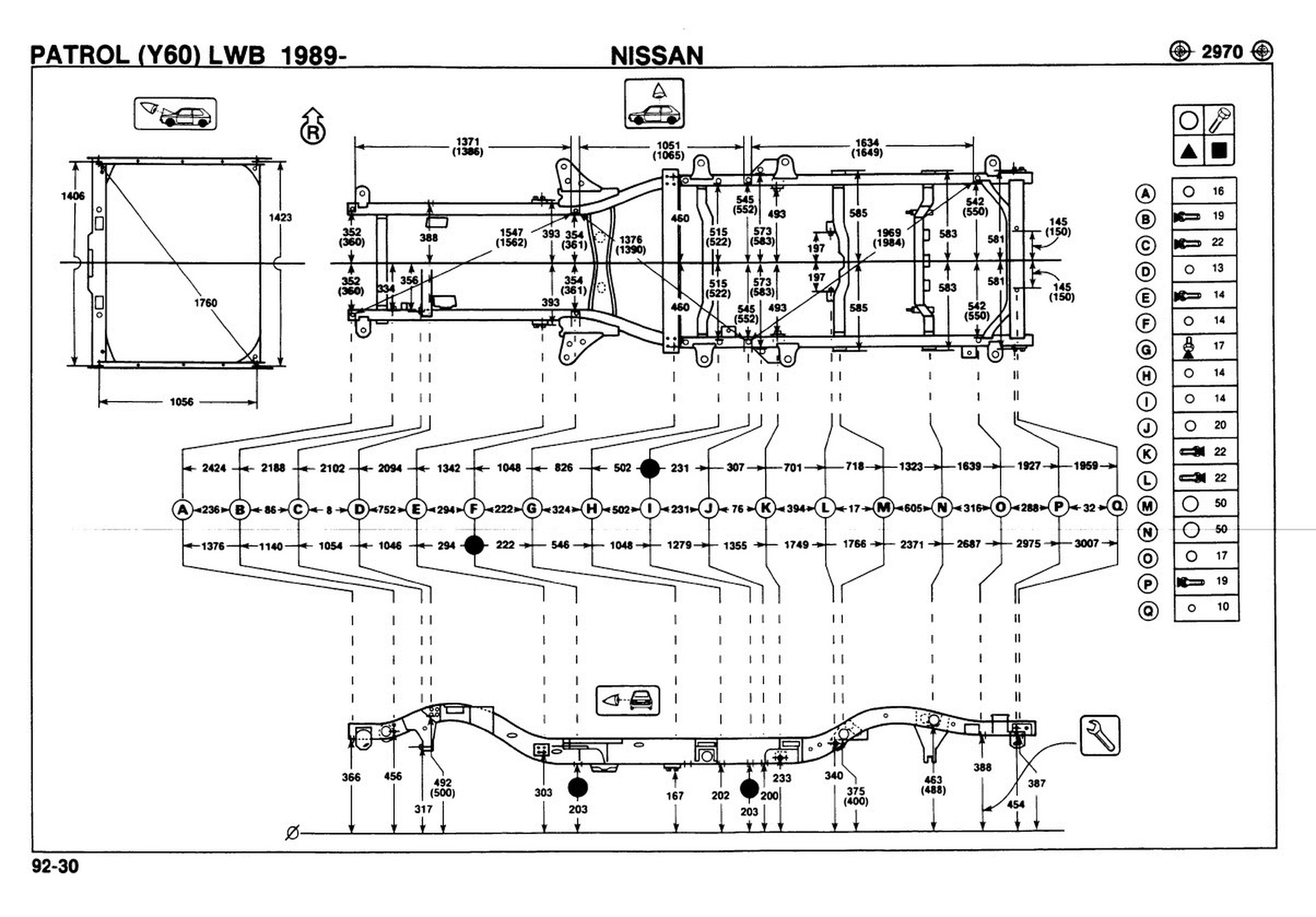

Nissan Patrol (Y60) 1989-1997 Body dimensions. Контрольные размеры моторного отсека и немного — рамы

Для рамы, уж коли всё-равно собираю мануалы, информации больше и найти её проще:

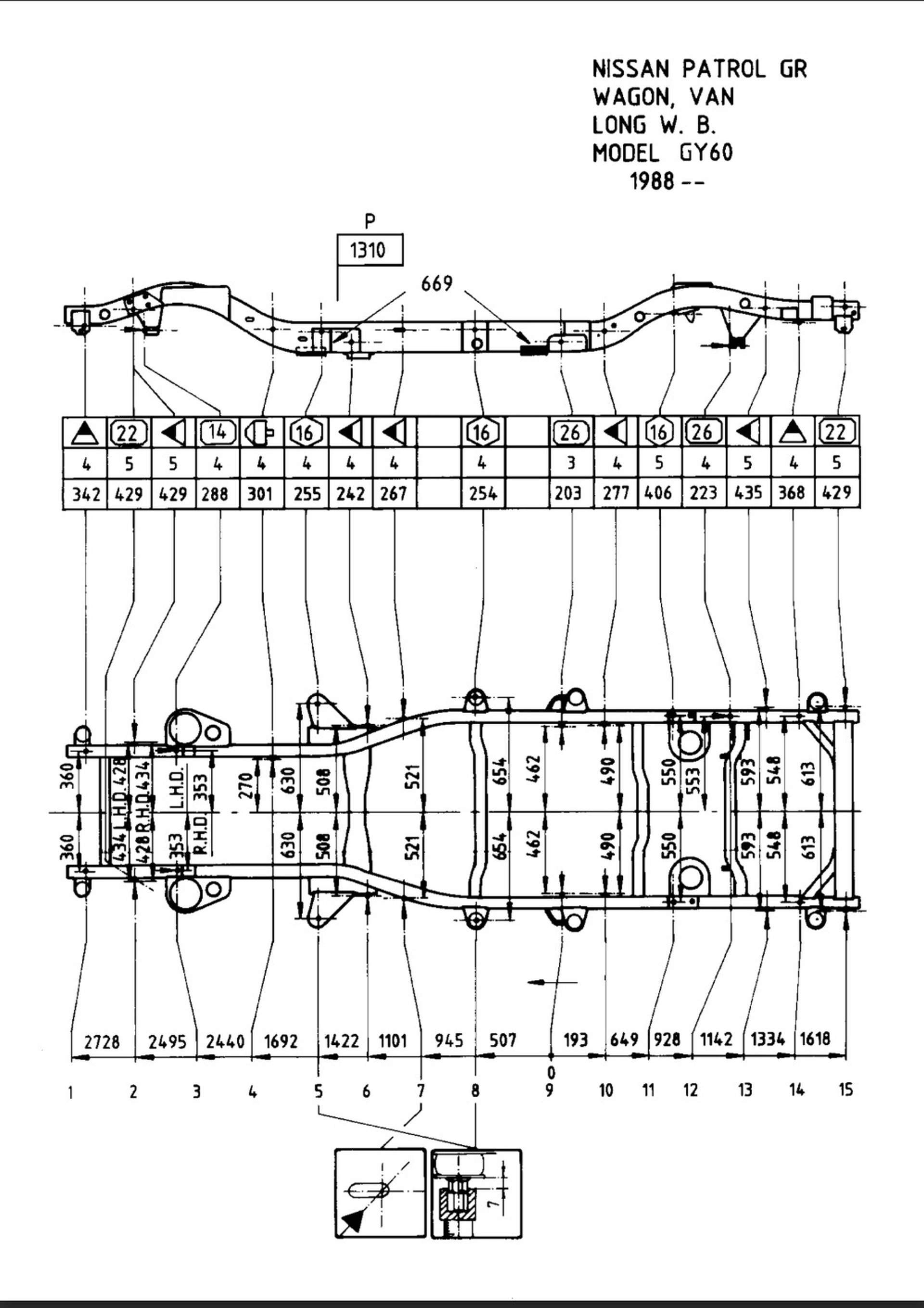

Контрольные размеры рамы Nissan Patrol (Y60) 1989-1997

Даже цветные картинки находятся:

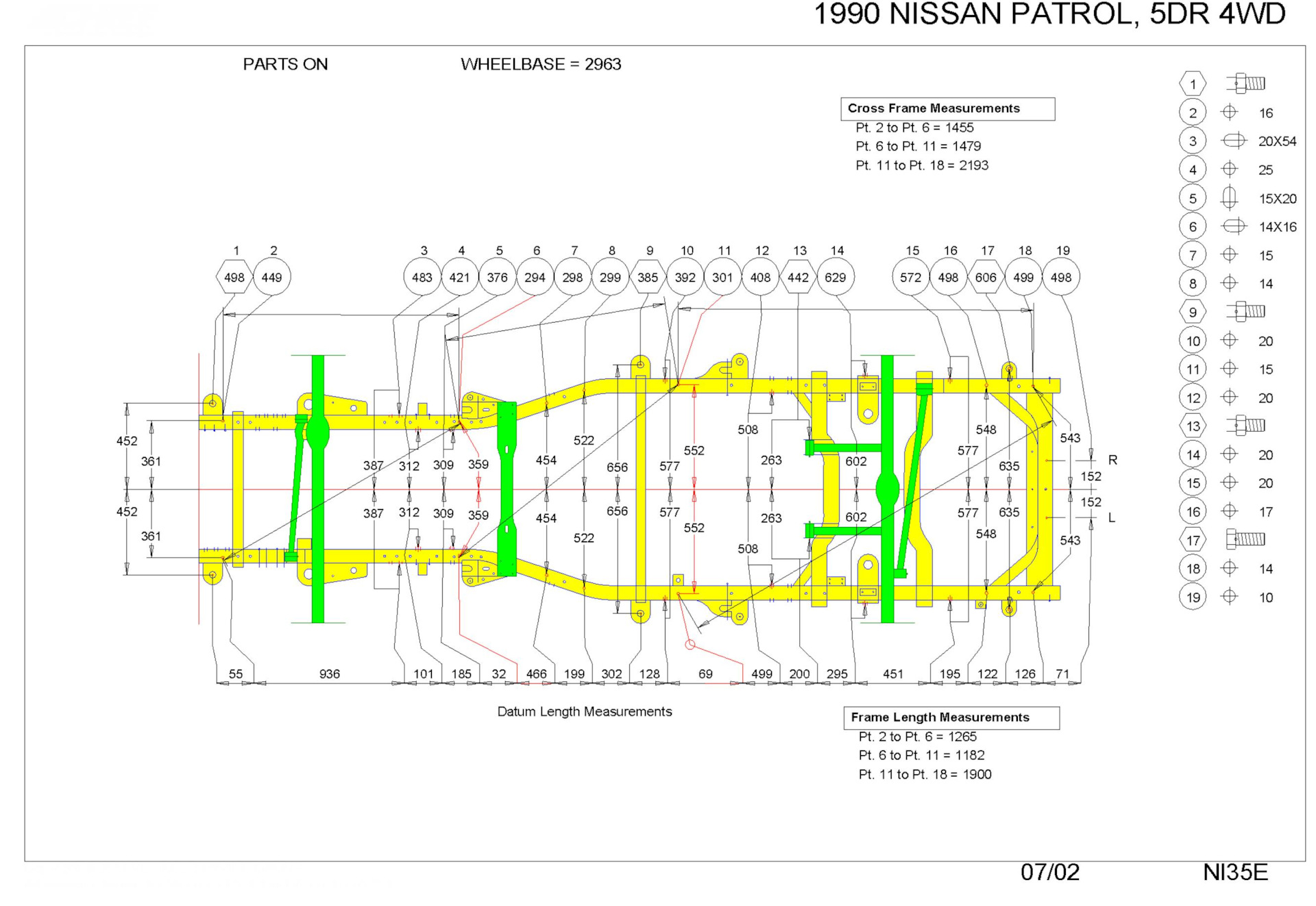

Контрольные размеры рамы Nissan Patrol (Y60) 1989-1997 с навесным

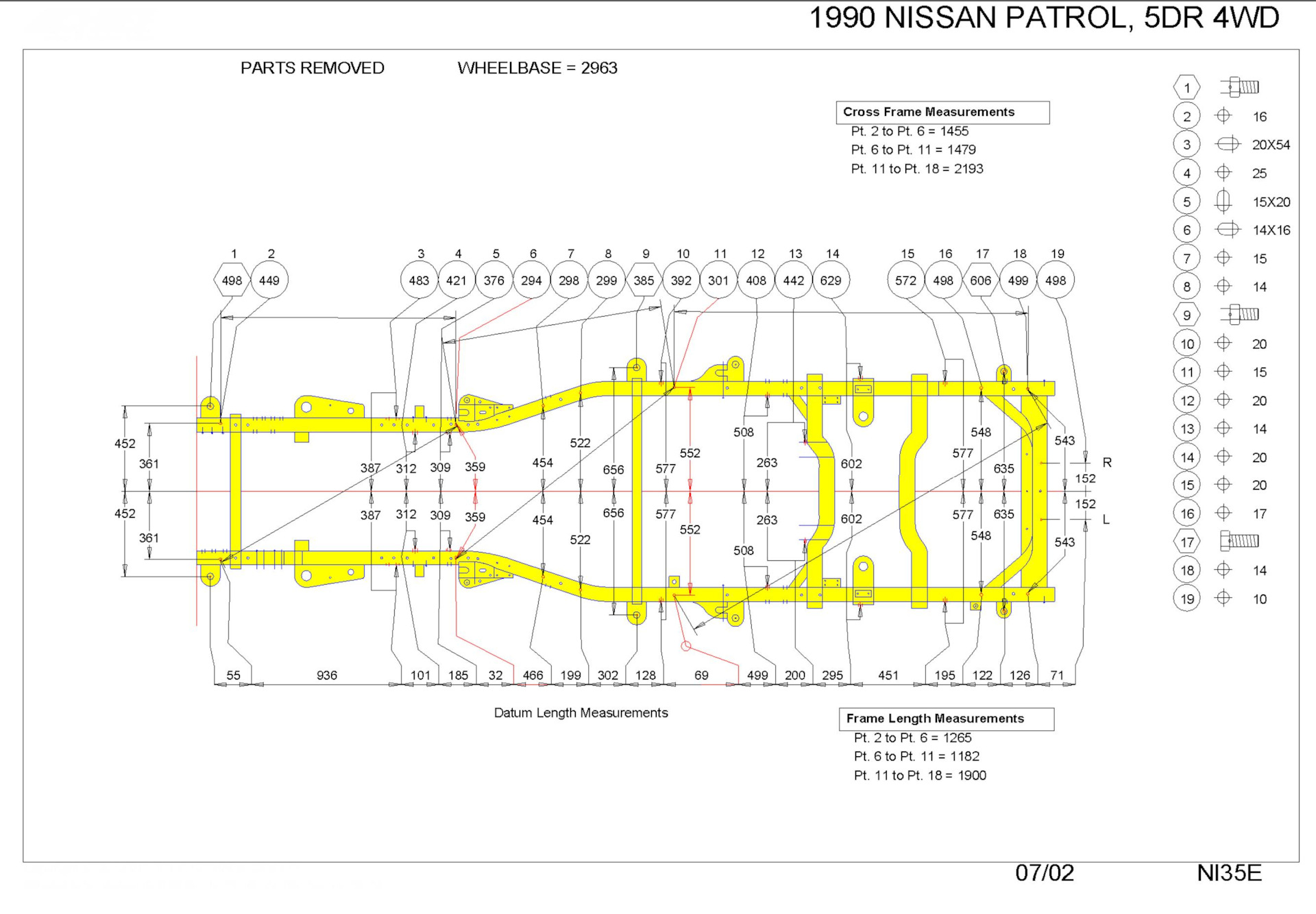

Контрольные размеры рамы Nissan Patrol (Y60) 1989-1997 без навесного

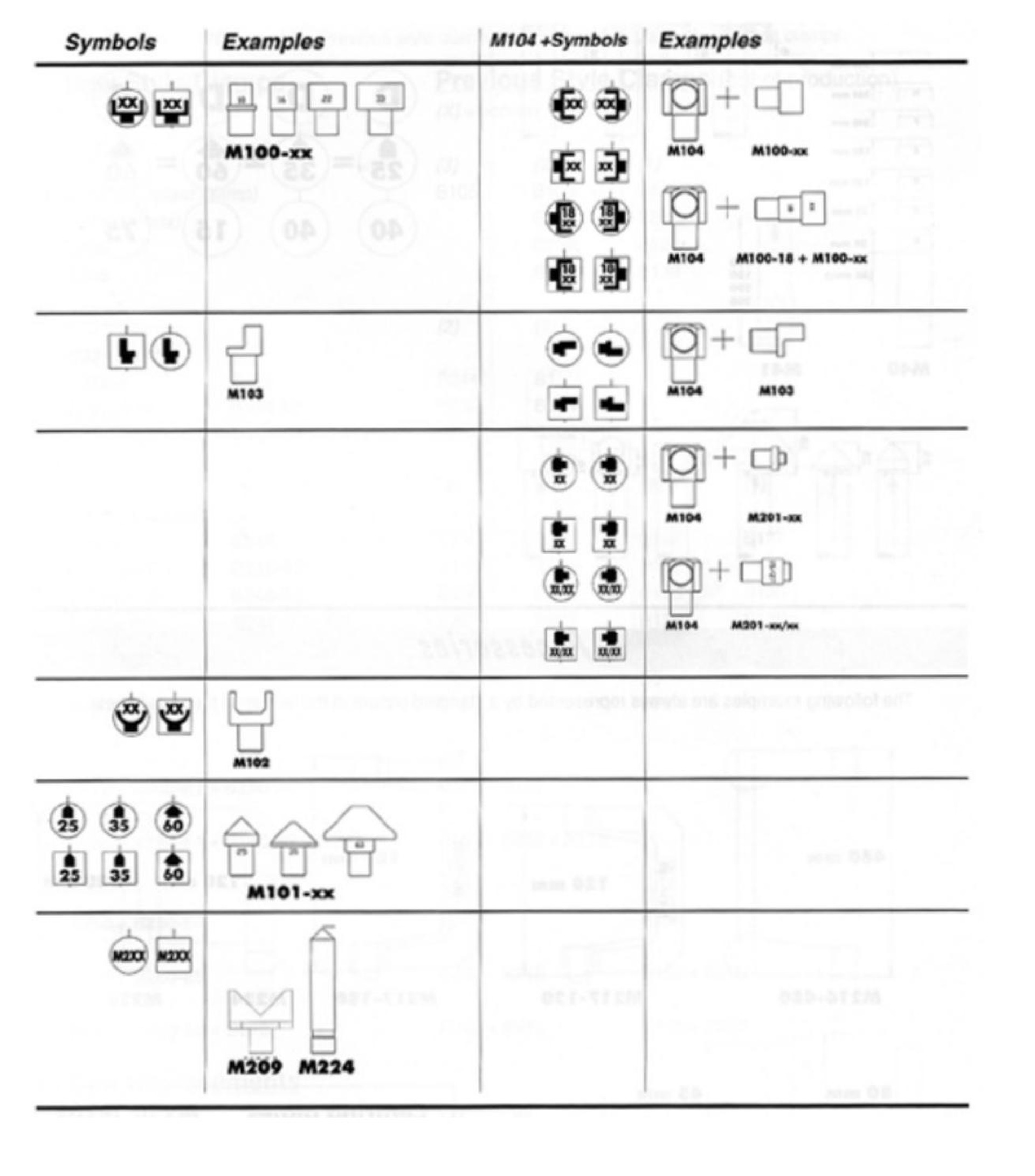

И раз уж есть в наличии, вот ещё странички из инструкции по измерению этих самых размеров. НАверное, мастера и так это знают, а мне вот — в диковину:

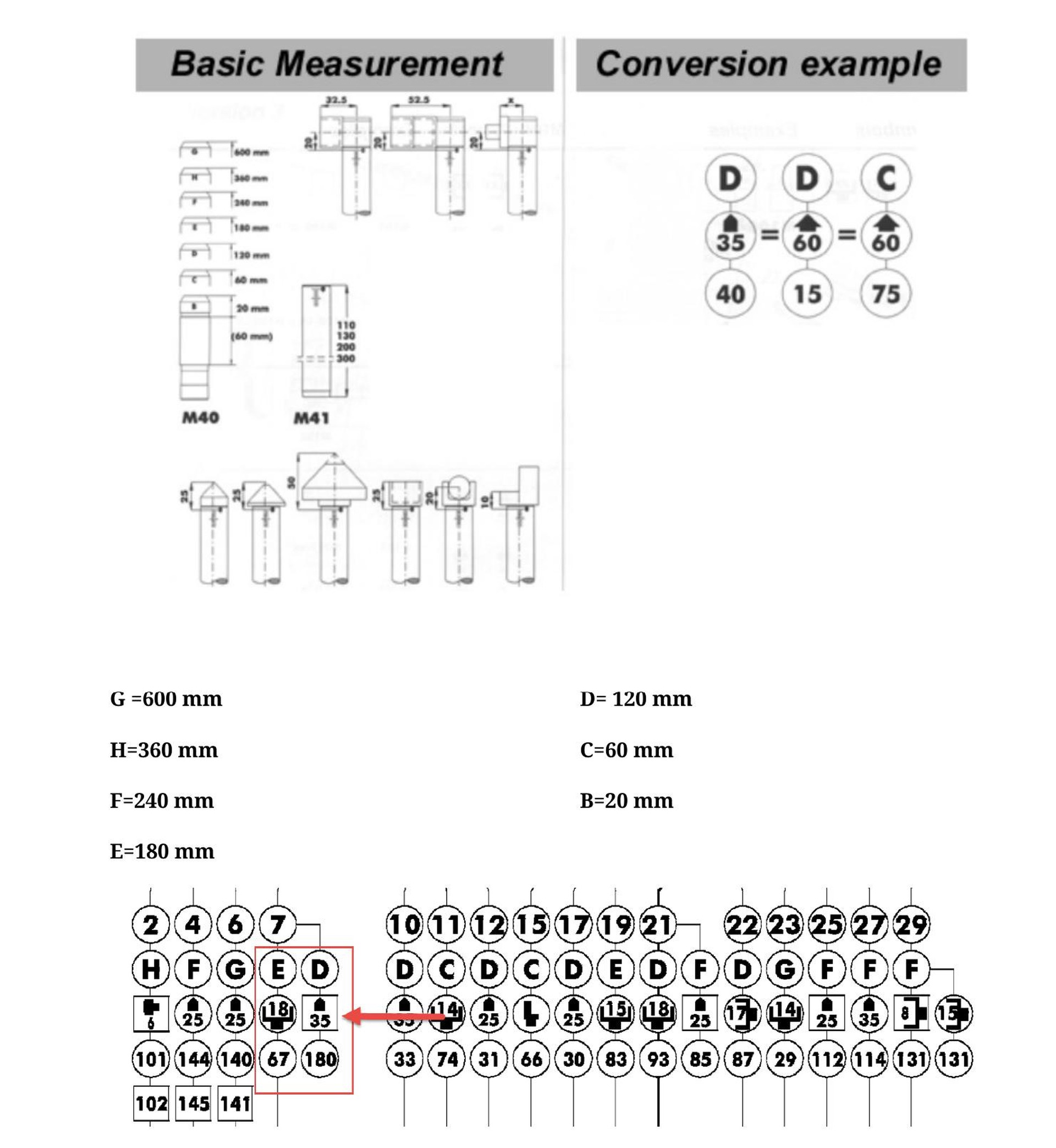

Если символ является квадратом, точка должна быть измерена при демонтированных деталях. Если символ представляет собой круг, точка должна быть измеряться при собранной конструкции

И вот ещё страничка, как-то зависшая в воздухе у меня в архиве:

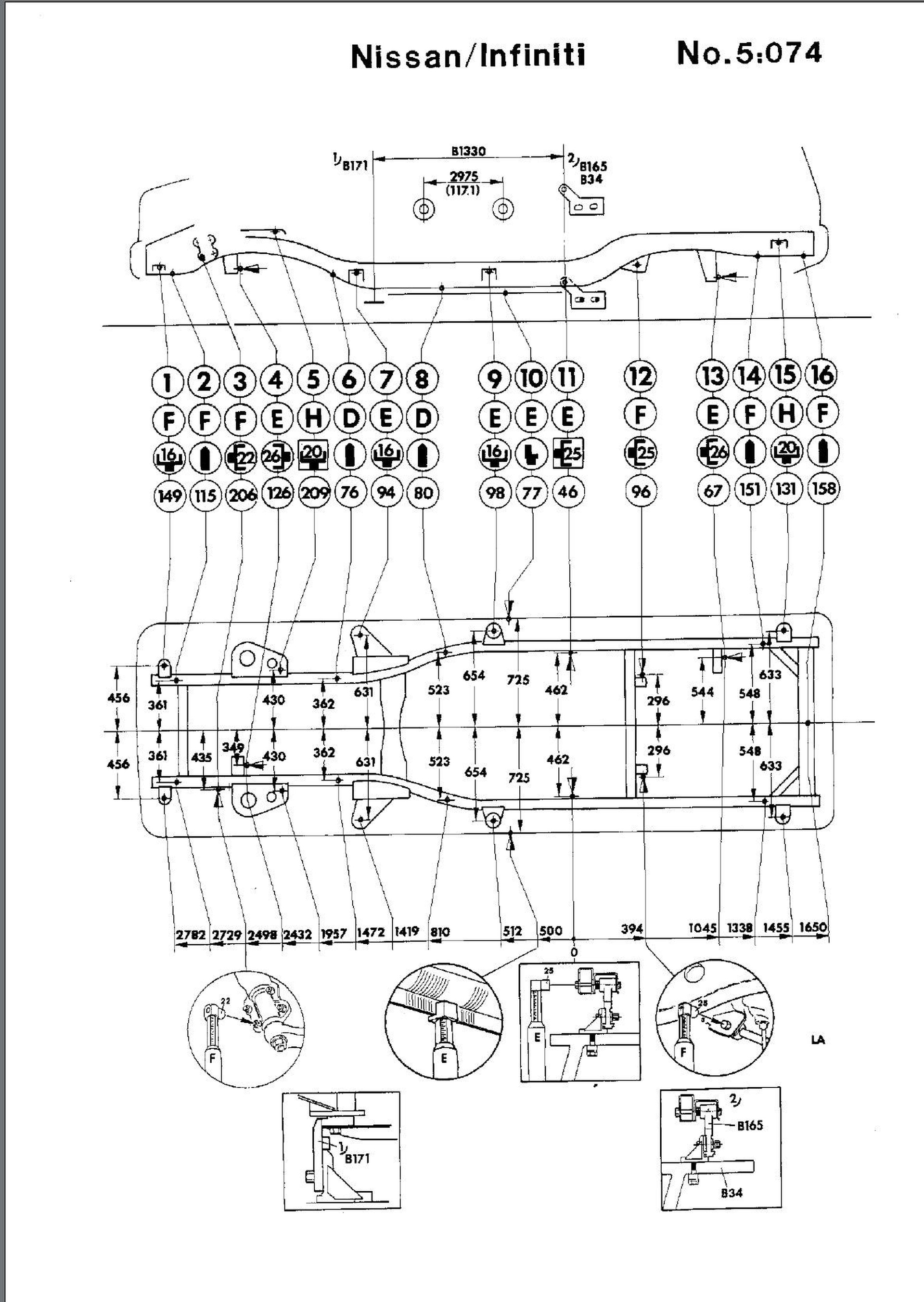

Nissan Patrol (Y60) 1989-1997 Frame dimensions

Кроме этих артефактов есть ещё как минимум 2 PDF с аналогичными данными, один на русском языке, а второй встречается на австралийских форумах, соответственно, на английском. Собственно, так как информация дублируется, выкладывать её, наверное, не имеет смысла.

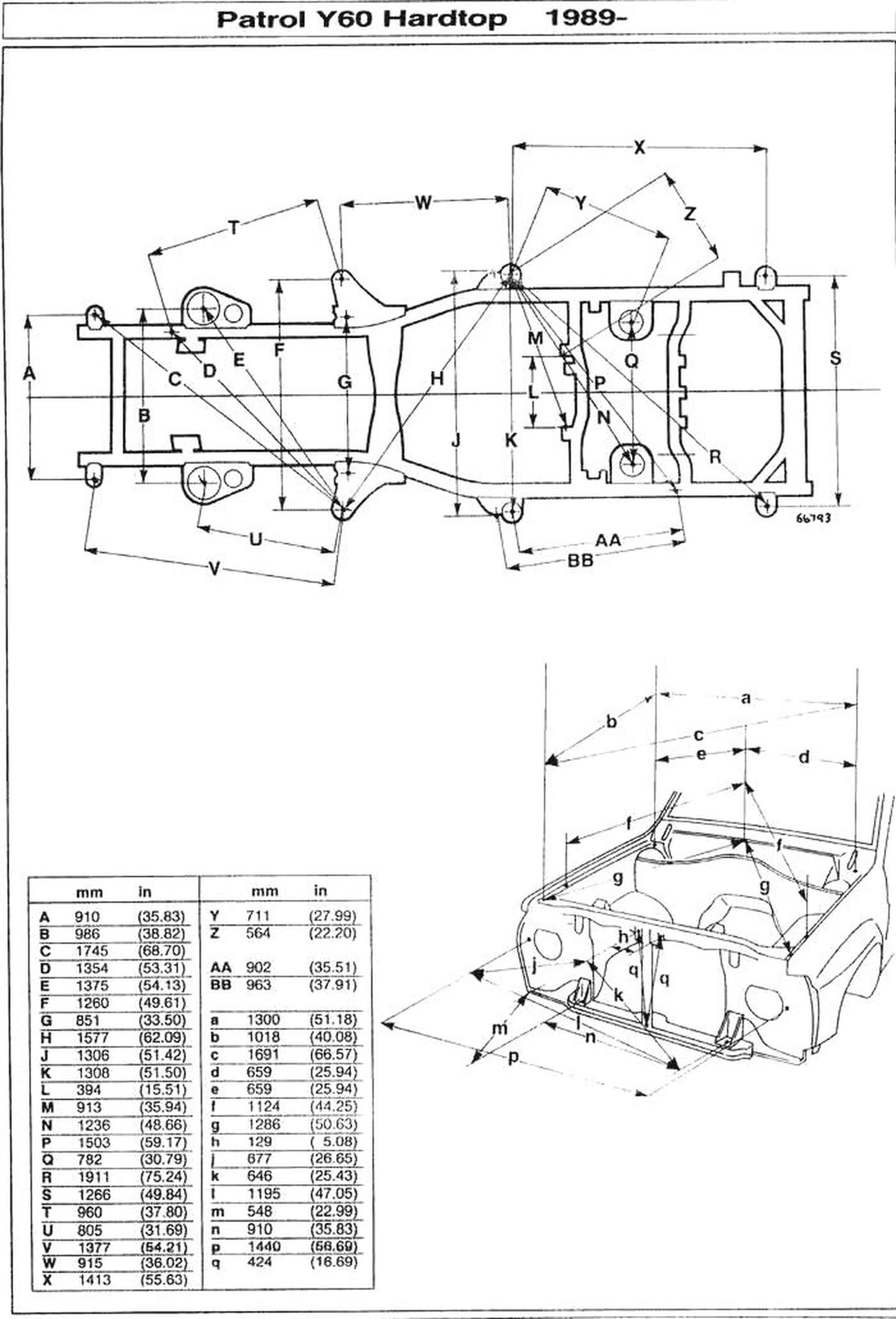

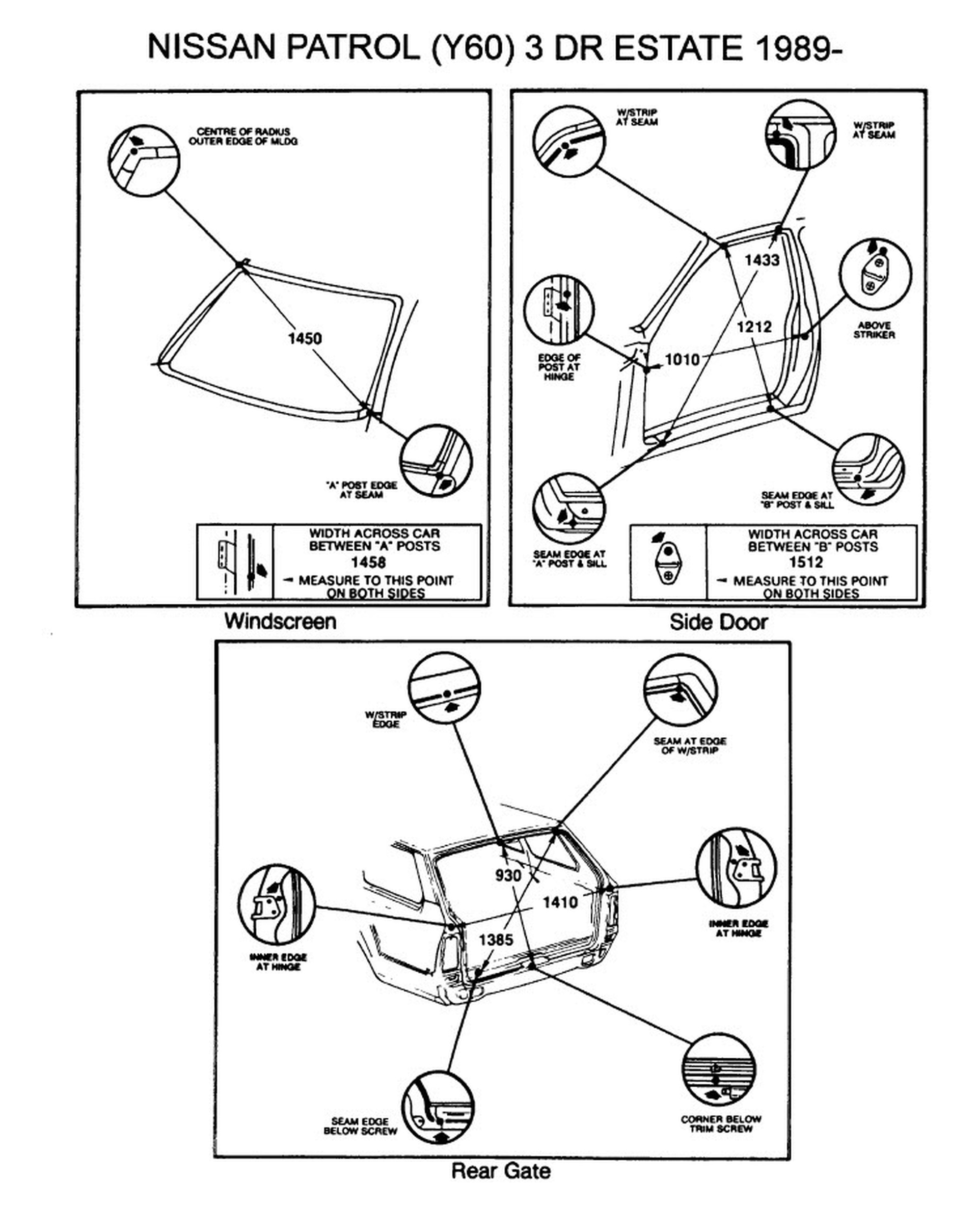

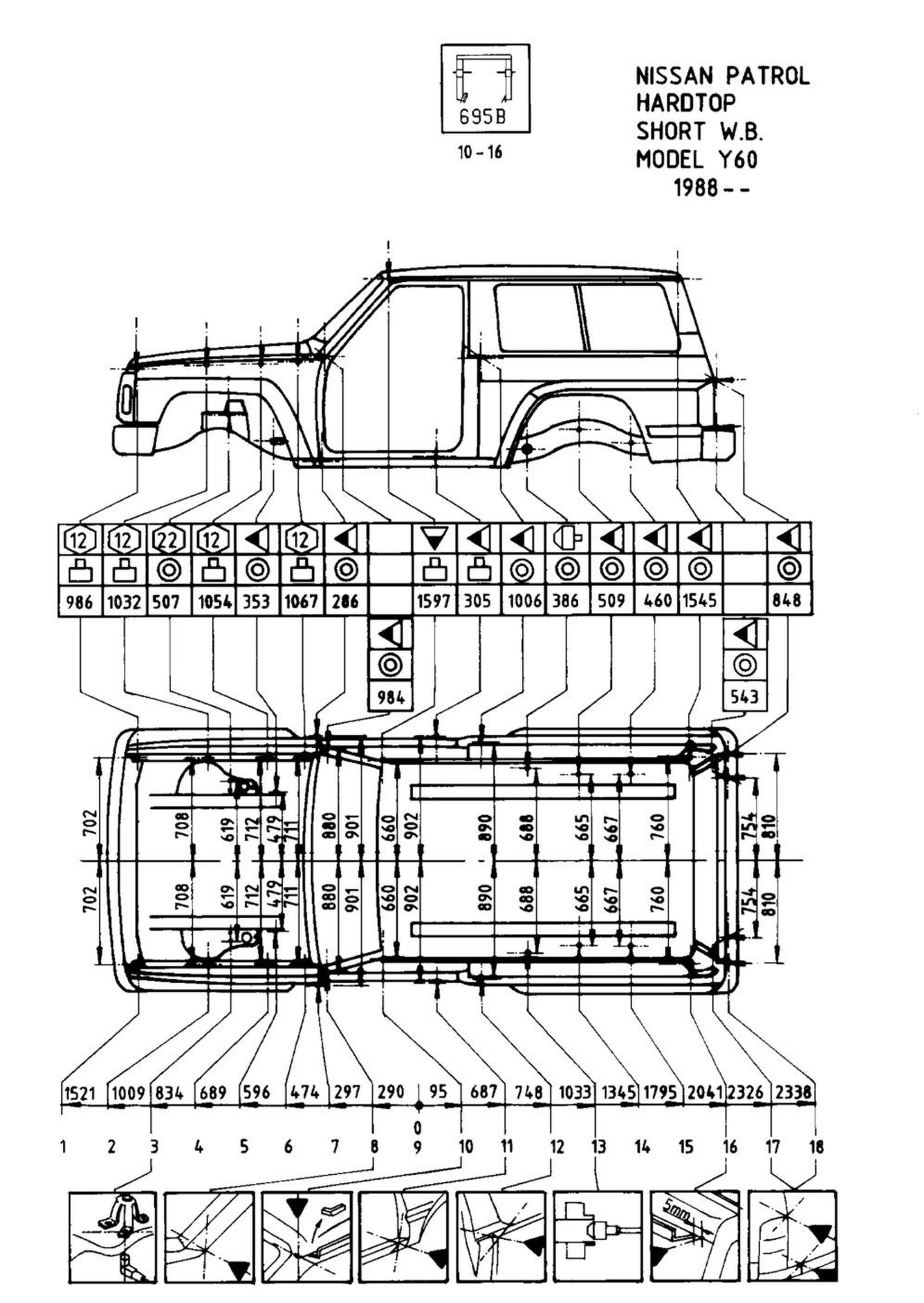

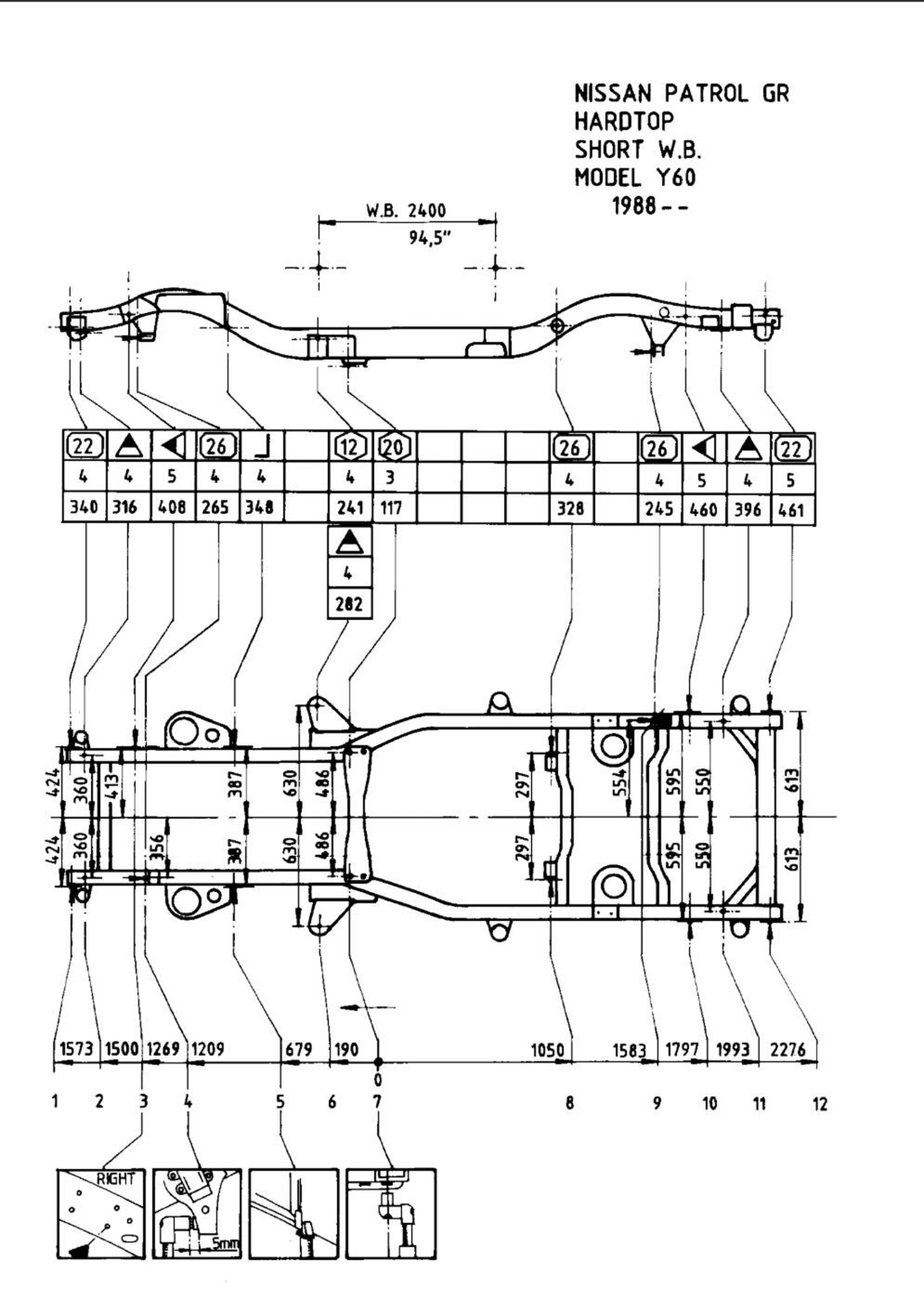

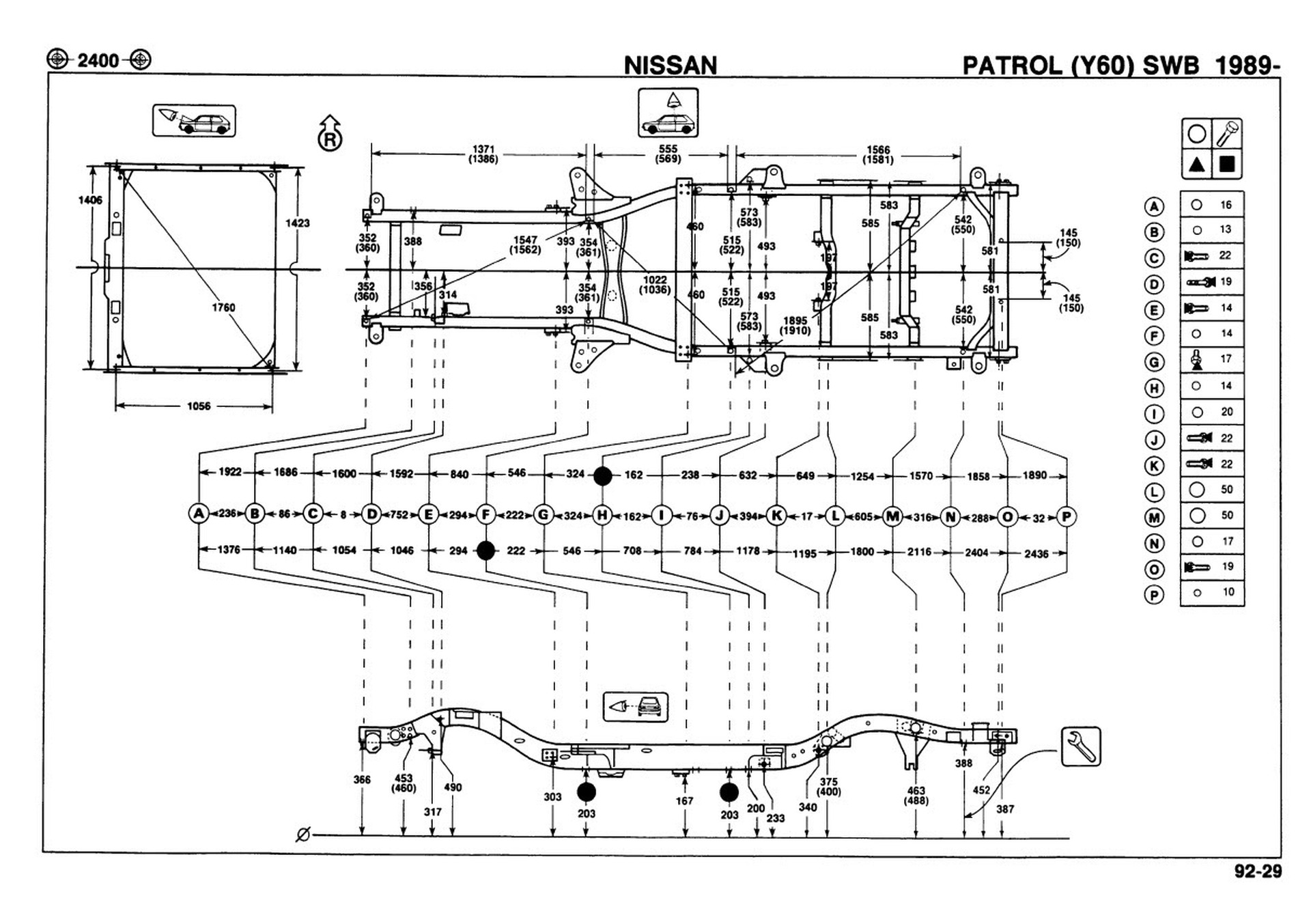

ДОБАВЛЕНО! Аналогичные файлы для “коротыша”

Если у кого-то есть ещё дополнительные материалы — добро пожаловать, обновлю статью.
