Уж с год почти у меня лежит неподключеная ккамера от магнитолы Teyes. Она не такая, как идут с зеркалом-регистратором, она на 12 вольт.
Камера заднего вида у меня регулируется по высоте обзора, можно включить “рыбий глаз”, но из-за установки внутри салона (принципиально) и из-за запаски, именно парковочный обзор в неё слабоват — правую сторону не видно. Долго прикидыал, куда же повесить вторую камеру, везде или обзора нет, или велик риск её оторвать. Думал даже уже на багажник присобачить, чтобы сверху показывала. В итоге остановился на стойке над запаской.

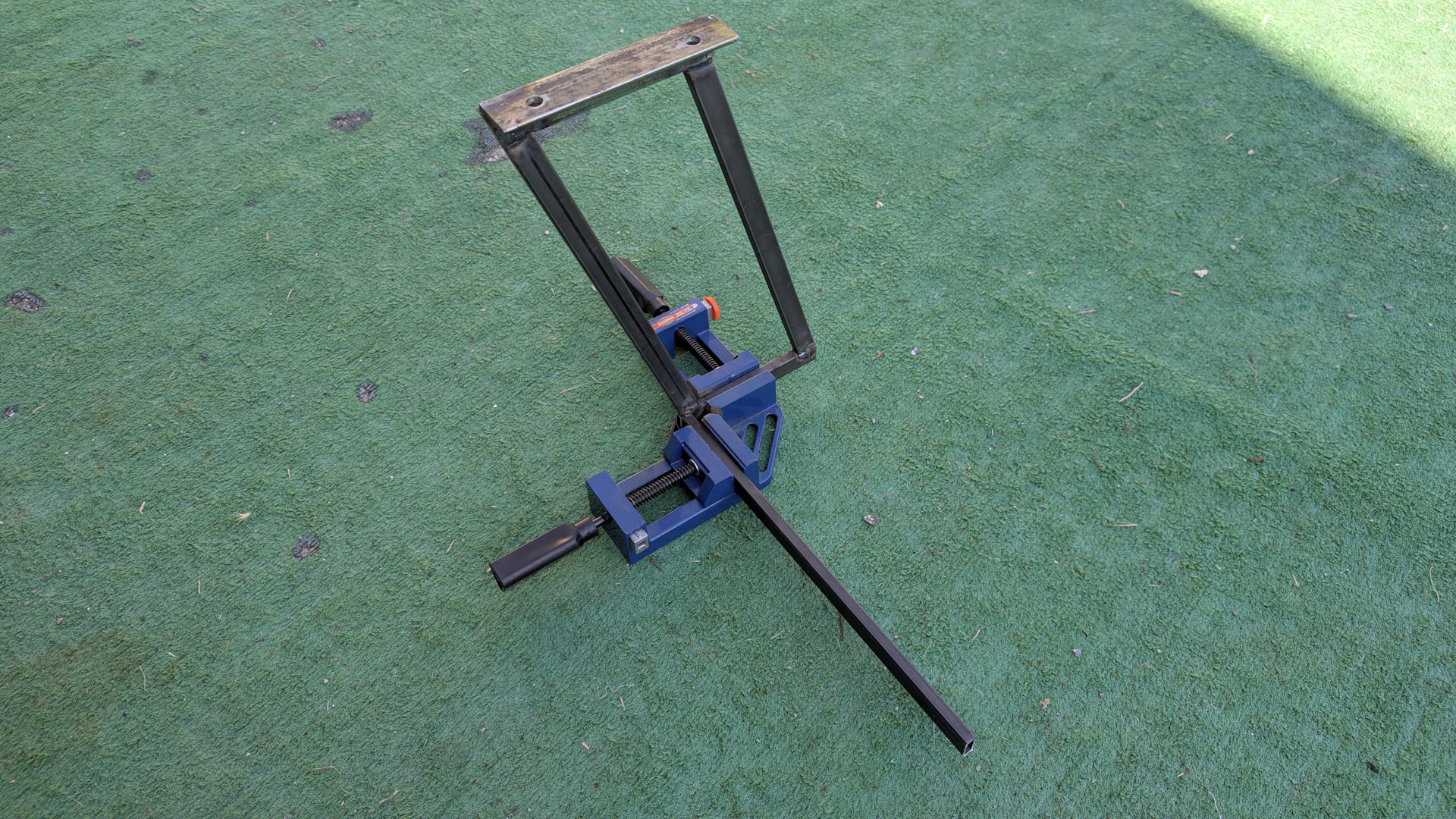

На коленке, без стола. Прямой-то угол выдержать проблемно, а я этакими ромбиками пошёл

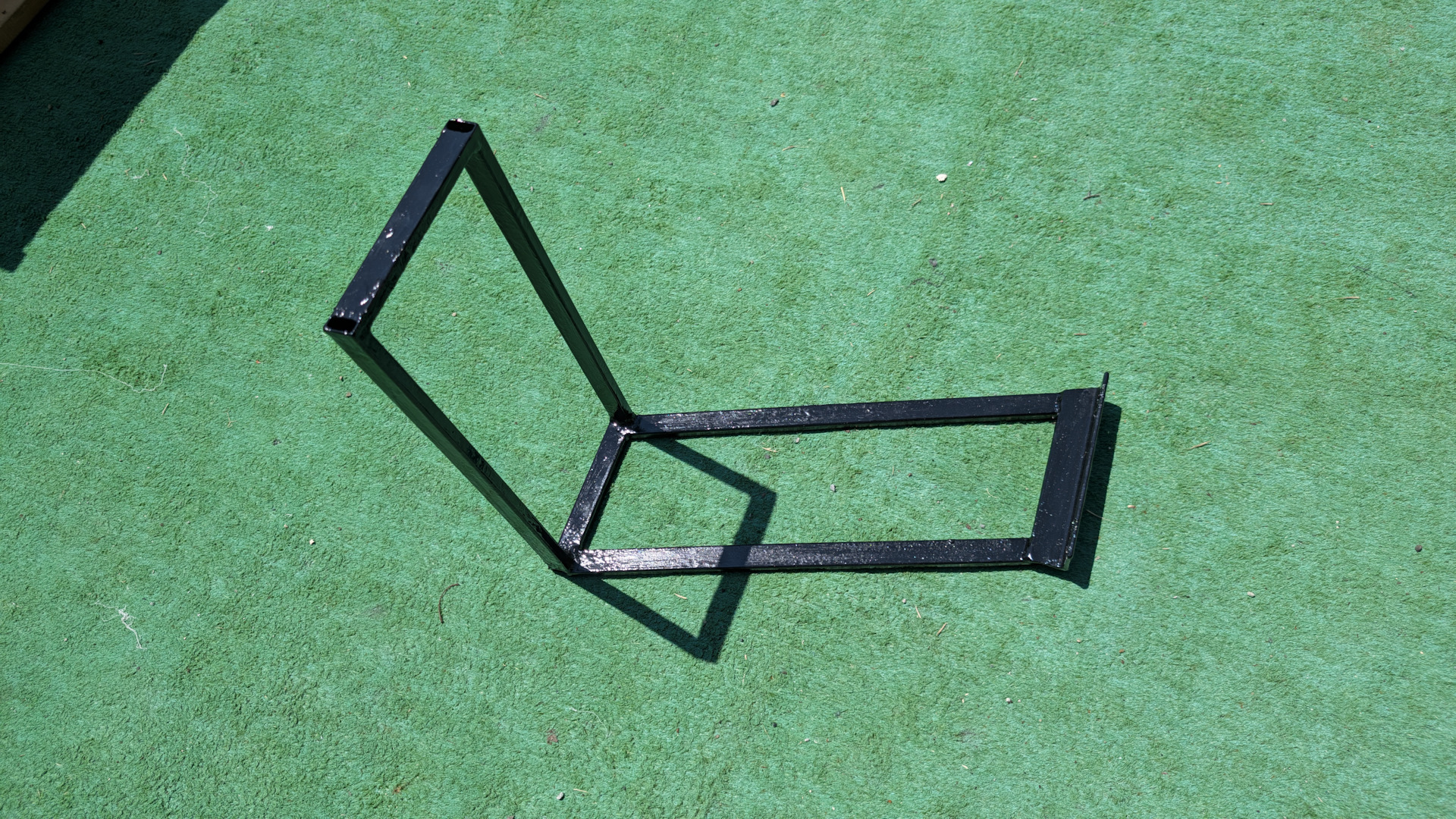

Другая проблема — покрасить профиль изнутри. Можно было бы и просто заварить отверстия, но я извратился и всё-таки провёл эксперимент: развёл краску пожиже и залил в профиль, слил-просушил. Получилось вроде неплохо, будем посмотреть

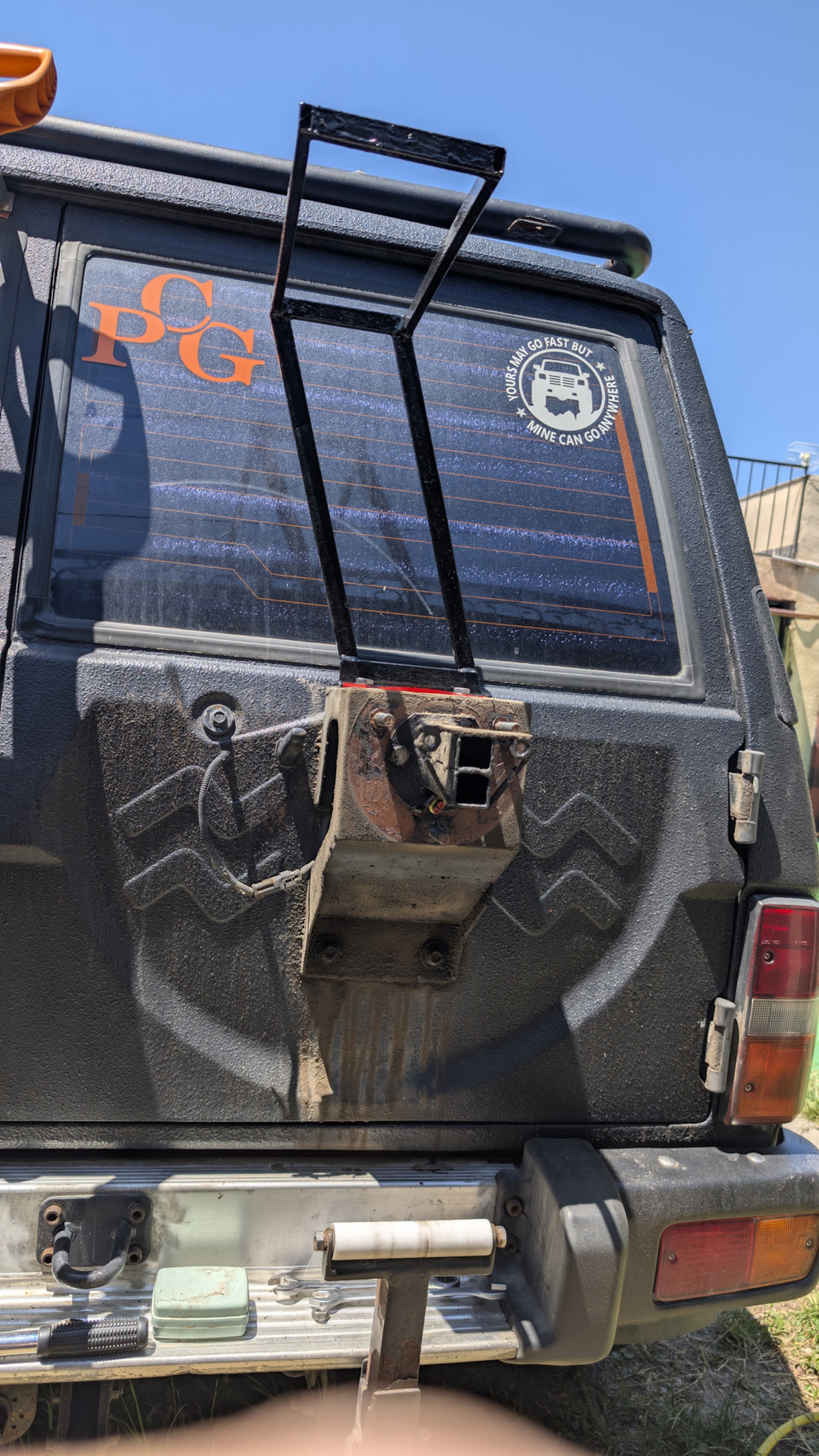

На кронштейне запаски у меня давно уже 2 дырочки прокувыряны как раз на случай подобной штанги, снял запаску и прикрутил на нержавейку

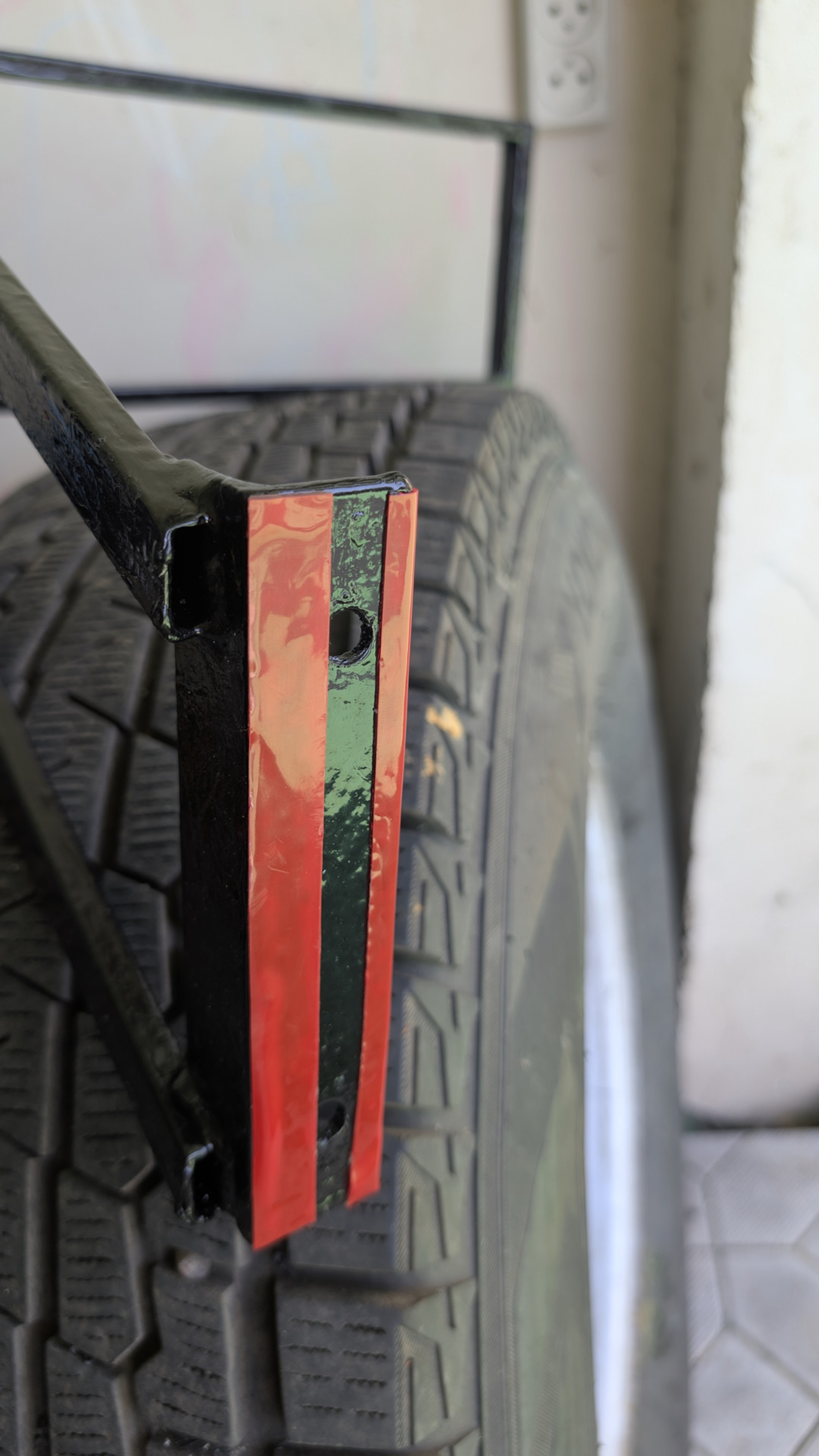

Чтобы не повреждать краску, использовал фирменный рецепт из липкого силикона

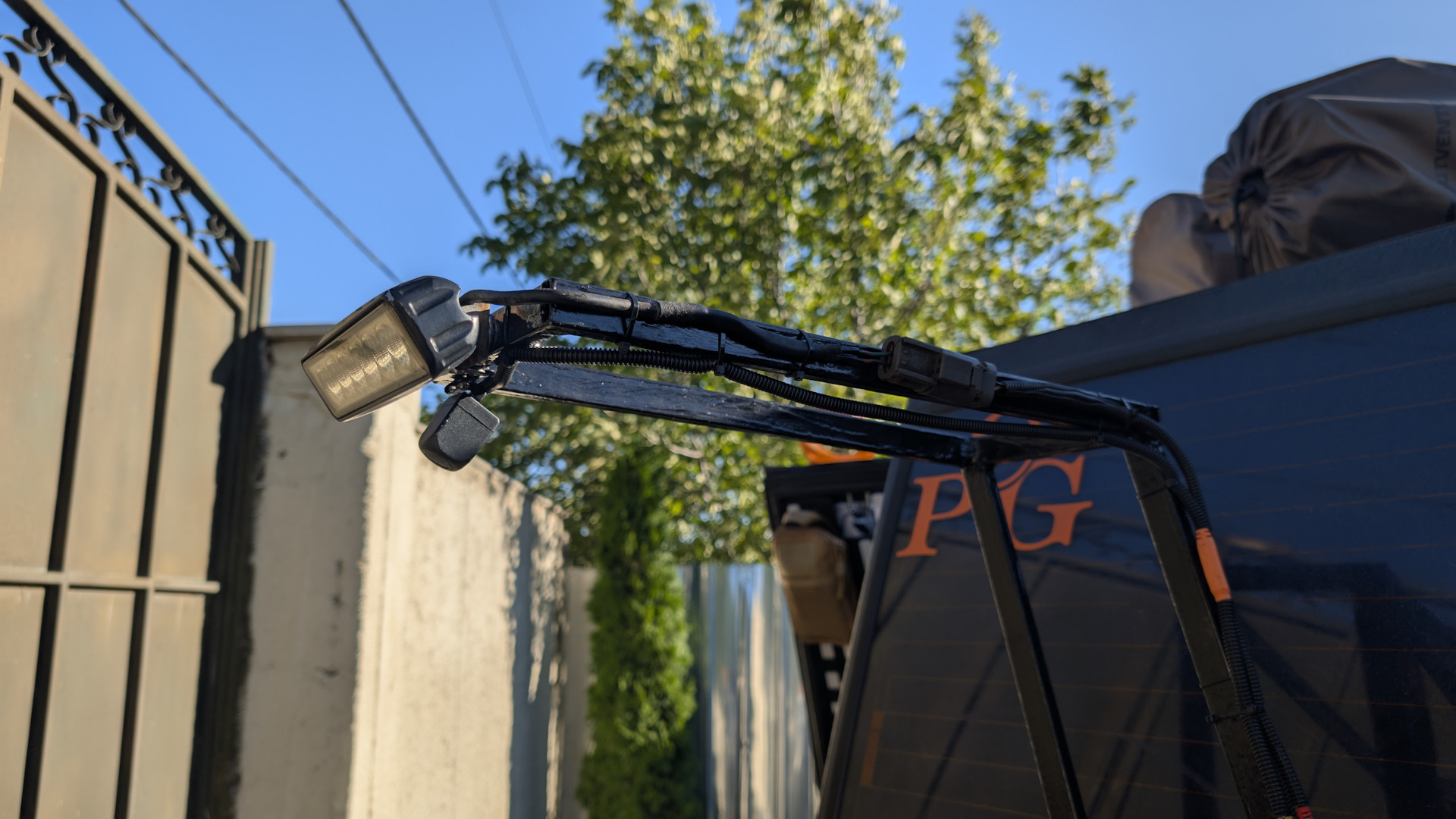

Заодно решил, что пусть будет и рабочий свет на этой балке. Не слишком яркий, чисто на всякий случай
Кабель протянул по правому порогу, вывел через крыло и штатную гофру дверной проводки. Ясное дело, что пришлось разрезать и спаять обратно (внутри крыла, на сухом месте).

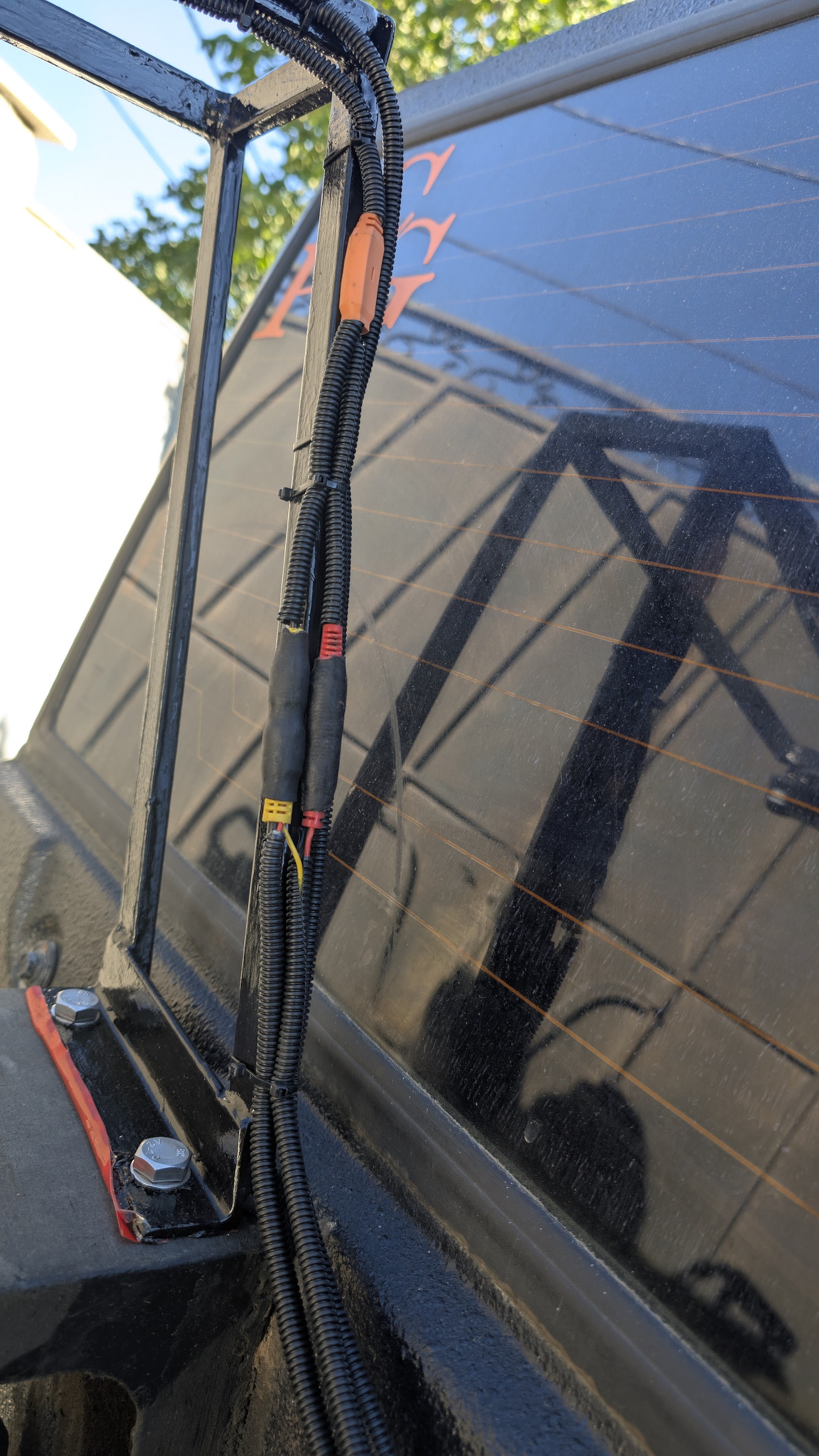

Камера использует отдельное питание и фишки для соединения. Герметизировал фишки термоусадкой на 20 с коофициентом 3к1, получилось вроде неплохо
Вообще, наученый горьким опытом, все соединения стараюсь увести внутрь машины. А если уж совсем никак, то двойная термоусадка с клеем. Посмотрим, сколько проходит такой пирожок.

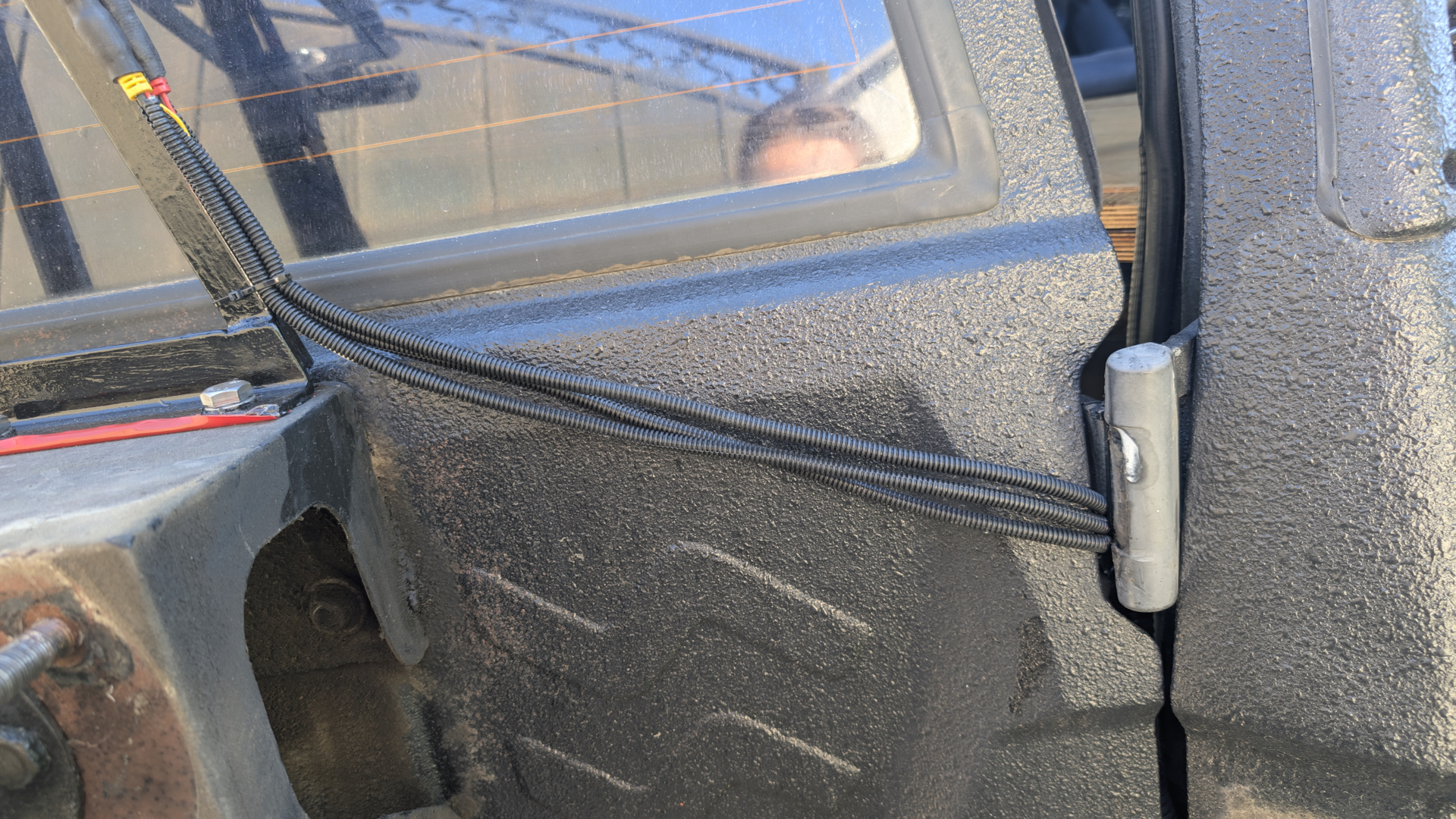

Из гофры выход наружу через петлю двери. Ничего не трётся и относительно шарнира не шевелится. По-идее, сломаться не должно, посмотрим. Сверлить дверь ну совсем не хочется

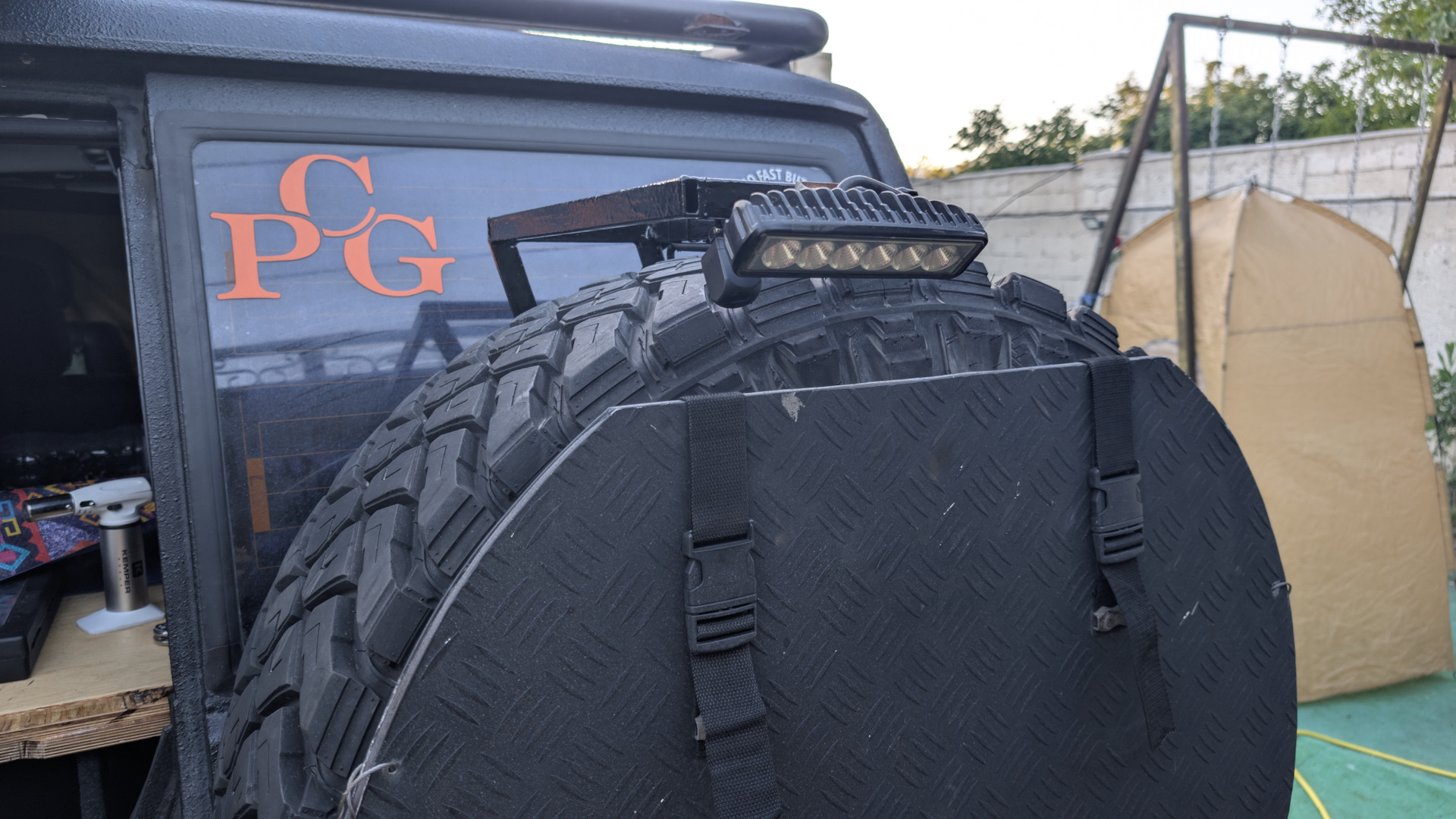

Всё собрал, запаску вернул, столик поставил. Вроде красиво получилось
Настала пора полевых испытаний. Для отметки парковочной линии использовал высокотехнологичный жёлтый нано-шланг.

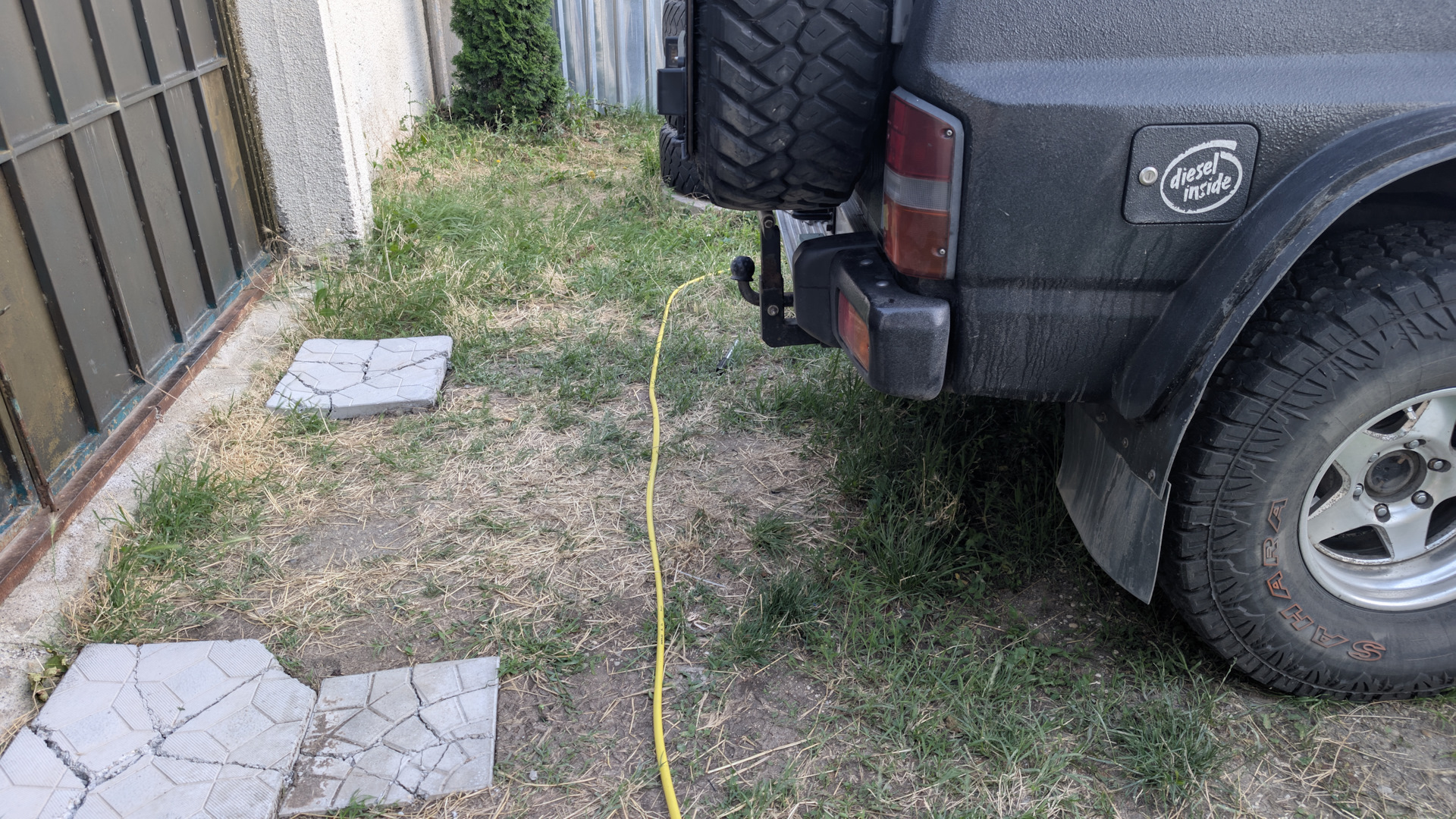

Линия разметки для парковки

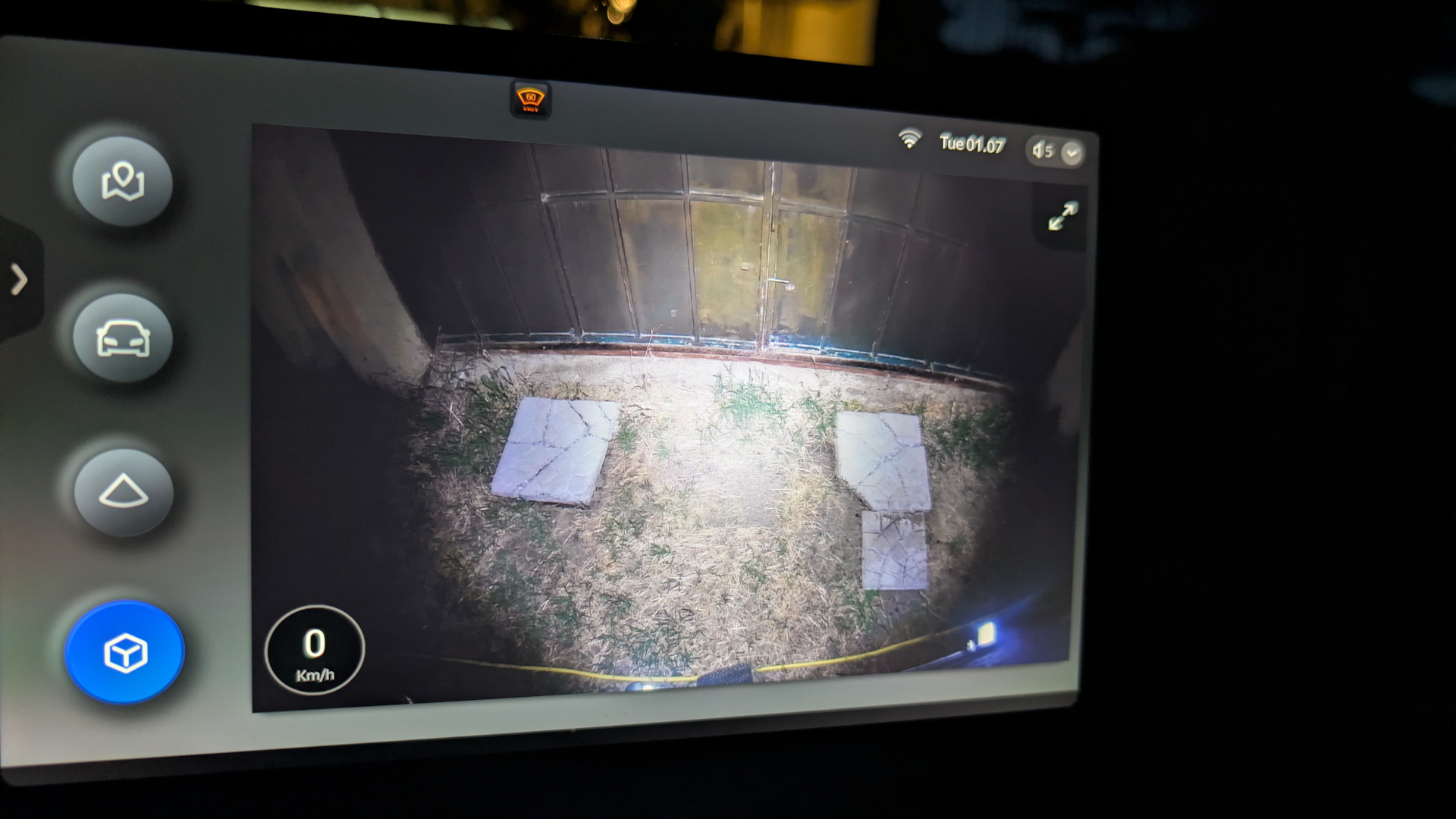

Шланг хорошо заметен в камере, можно вполне себе наблюдать, как фаркоп врезается кому-то в радиатор
Подключил камеру на габариты и с постоянным “рыбьим глазом”. Переключатель заднего хода от камеры-зеркала отключил, чтобы при движении задом был лучше обзор вокруг. А подсветку вывел на кнопку, оставшуюся от балки. Просто так рабочий свет включать не планируется, толкко в ручном режиме.
