Инвертор у меня установлен в машине давным-давно, причём сразу ставил 2кВт, чтобы с запасом на всё хватало. Его, собственно, и хватало на разное: от болгарки до микроволновки. Ставил его под заднее левое сидение не я сам, а мастер в каком-то очень далёком году, для чего кинули кабель на 35мм через весь салон. Реально же инвертор работал ну так себе, через раз. А в одну из карельских поездок он взял и помер, совсем и окончательно, хотя с чего бы вдруг, с него только зарядку для акумуляторов запускали. Заменил на такой же, фирмы AVS, точно такой же, с “грязной” синусоидой. Замена мне не понравилась сразу, потому что включалась только после плясок с бубном, мелкие изменения и общая удешевлённость конструкции, то ли подделка, то ли оригинал скатился окончательно. Пришлось идти и искать-таки замену. Так у меня появилось чудо от производителя EPEVER. не спрашивайте даже, что это. Но во-первых, обещана чистая синусоида, а во-вторых он размерами больше раза в 3. Мощная бандура, еле-еле втиснулась под сидение.
Счастье через это дело не наступило ни разу. Работать оно работает, но очень требует включить двигатель, а потом ещё хочет выпасть в ошибку при нагрузке. Помучавшись немалый срок, благо сильной потребности у меня не возникало в этой игрушке, собрался я с духом и начал разбираться. Посоветовался с настоящими электриками и взялся на мультиметр.
Получился у меня такой эксперимент:
Фен походный, филипс, складной, 1200W. 3 скорости. (погрешности из-за того что дрыгл холодный, еще не ровно работает)
1я серия измерений, обороты 1500: 0 скорость, выкривитель включён — 14.46 — 14.45 1 скорость — 14.07В -> 13.60В 2 скорость — 13.12В -> 11.60В 3 скорость — 12.56В -> 10.50В (отвал по защите)
2я серия измерений, обороты 2000: 1 — 14.13В -> 13.75В 2 — 13.26В -> 12.08В 3 — 12.81В -> 11.34В
Как следует из эксперимента, на выключенном двигателе это вообще никак не работает, а на включённом надо как-то жутко гонять генератор, чтобы оно хоть что-то показывало. С этими заметками я и отправился к настоящим электрикам, задавать вопросы. Кстати, не устану рекомендовать канал и чат наше-всё-просветителя из Белоруси, товарища Малькова. Супер-чел, читайте-смотрите, не пожалеете!
Ответ был предсказуемый: тебе надо трассу укоротить раза в два, или провод увеличить раза в три. А лучше и то, и другое. Призадумался тут я, куда же эту бандуру перенести и как 35мм на 3 умножить и при этом не надорваться. Сходил на рынок, побродил и купил новые передние кресла, эту историю я уже публиковал, и кабель на 95 квадратиков, офигенную такую анаконду.

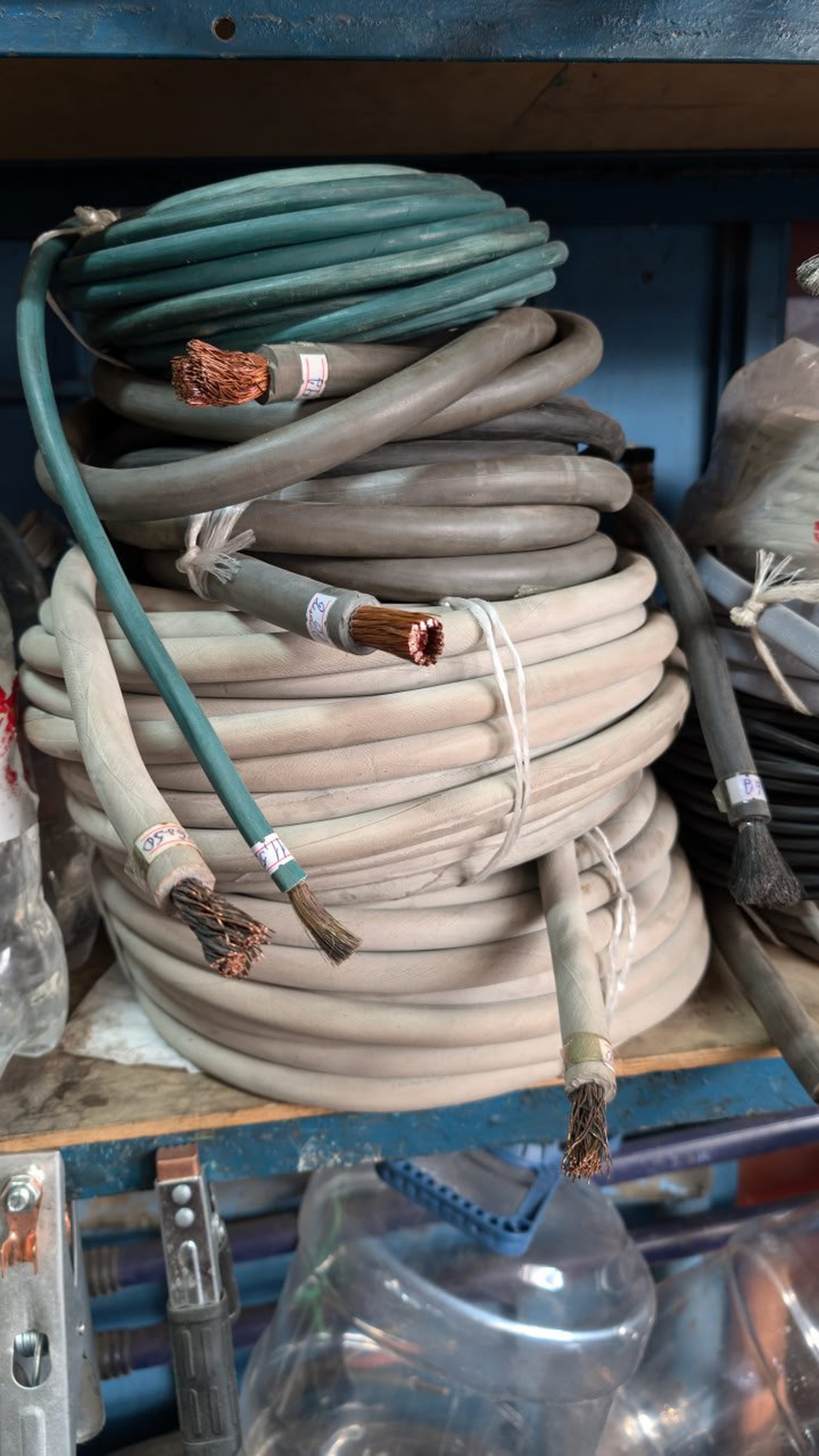

Анаконды, как на выставке
При установке новых сидух инвертор я перенёс почти в 2 раза ближе к акумам, чем было, определил местечко уютное под сидением штурмана. А анаконду на 95мм сложил пока что в гараже, до лучших времён. Килограмм 5 меди, это вам не шутка.
И вот наступил долгожданный час приборки в проводах и старый кабель я с поминанием всех чертей, выдернул-таки из гофры. И что-то мне он показался подозрительно тонким, ну никак на 35мм не катит. Маркировки нету, но есть кусок кабеля на 16. И вот тут-то и открылось мне.

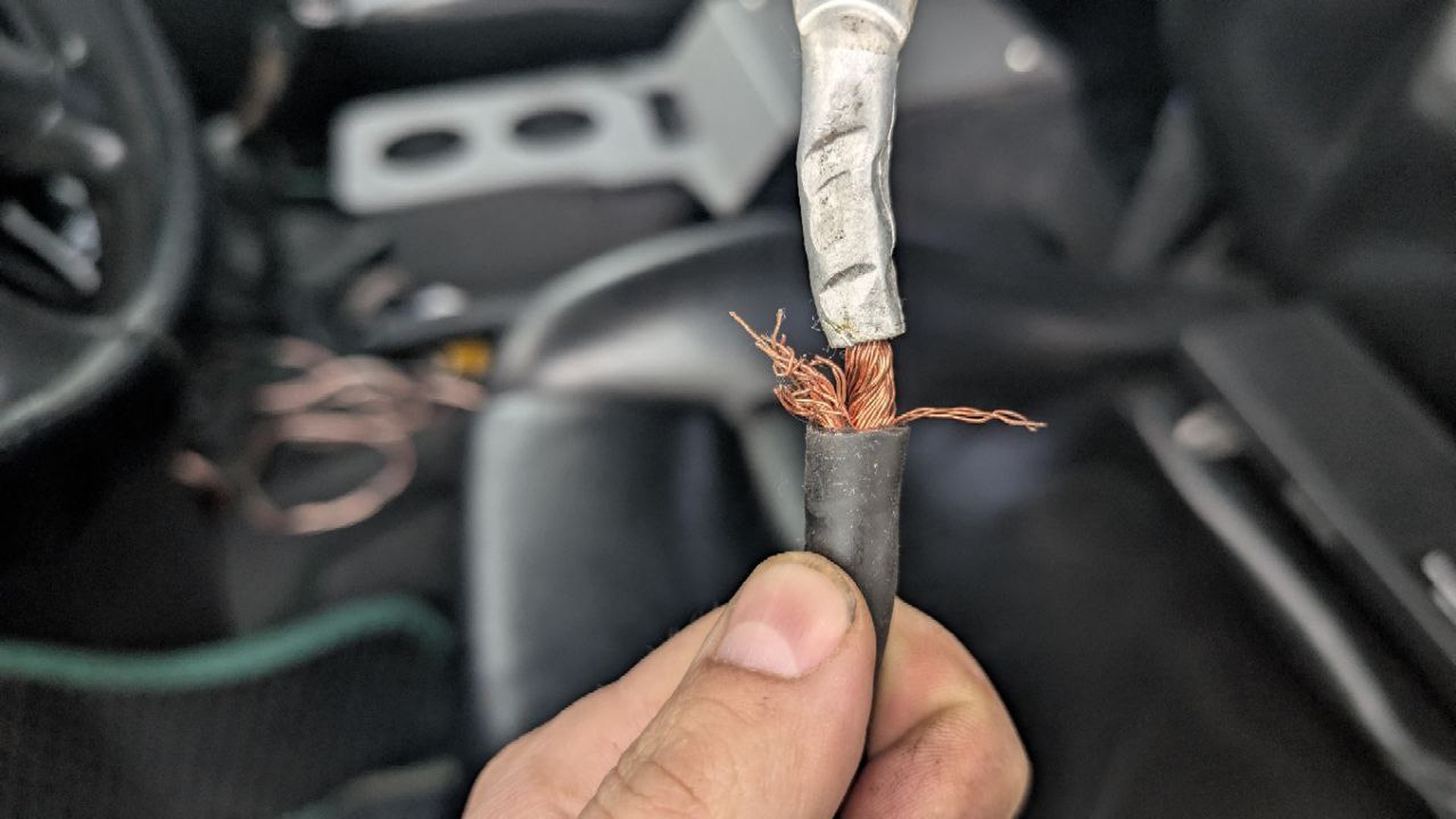

А я-то думаю, чего это контакт плохой, а падение большое?
Короче говоря, оказалось, что все эти годы я заблуждался и реально инвертор был подключен кабелем на 16мм, а не 32. Ясное дело, что кабеля не хватало и работать оно всё штатно отказывалось. Пришлось пересчитывать кабели, мне явно хватало полноценного кабеля на 35. Но в наличии был только новый, красивый на 50. Взял с запасом, 50 это всё-равно не 95, сильно-сильно мягче!

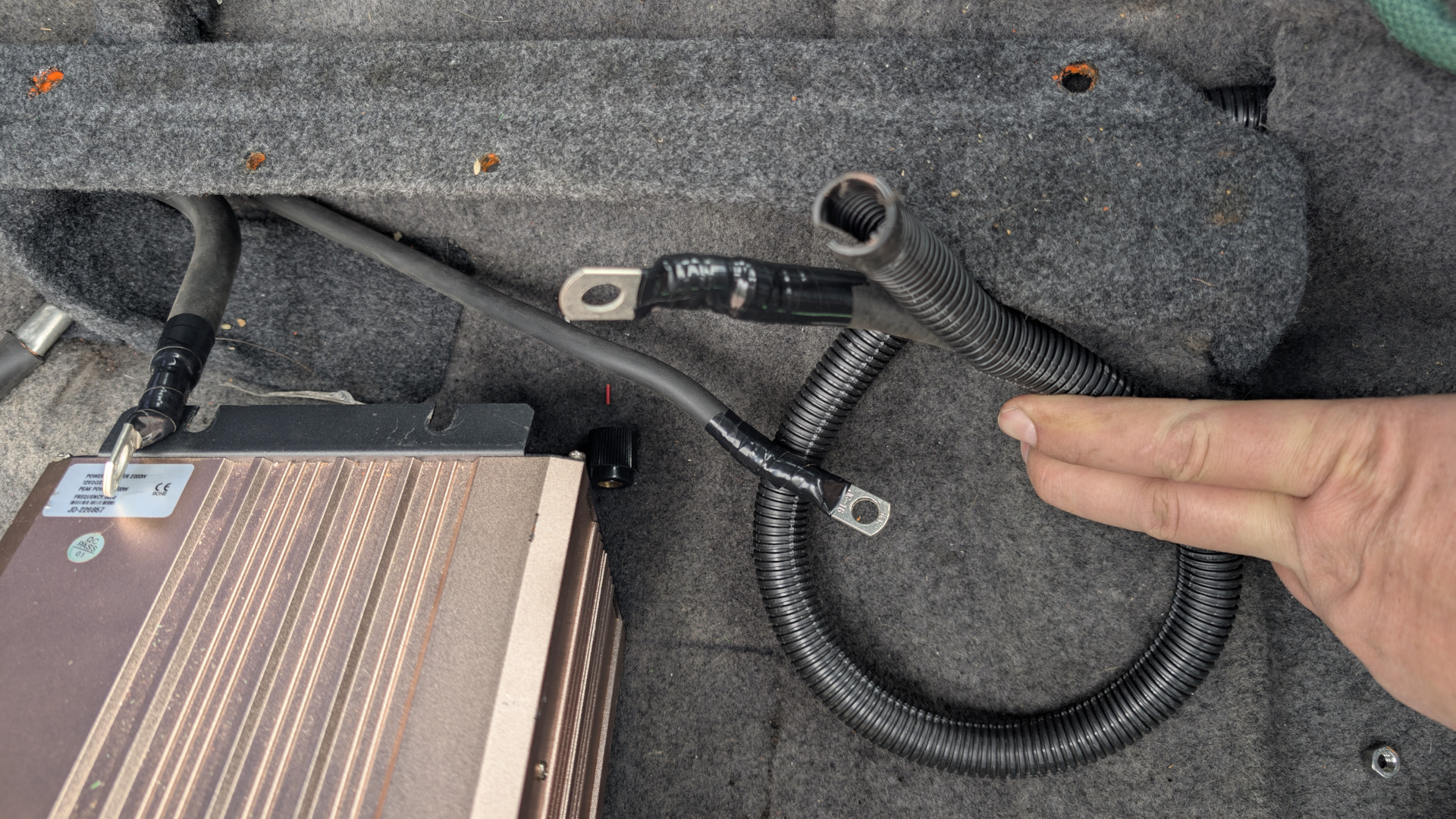

Обжимаю новые клеммы на новом кабеле, креплю минус из такой же 50-ки, изолирую клеммы, оставляя минимальный зазор чисто под закрутку

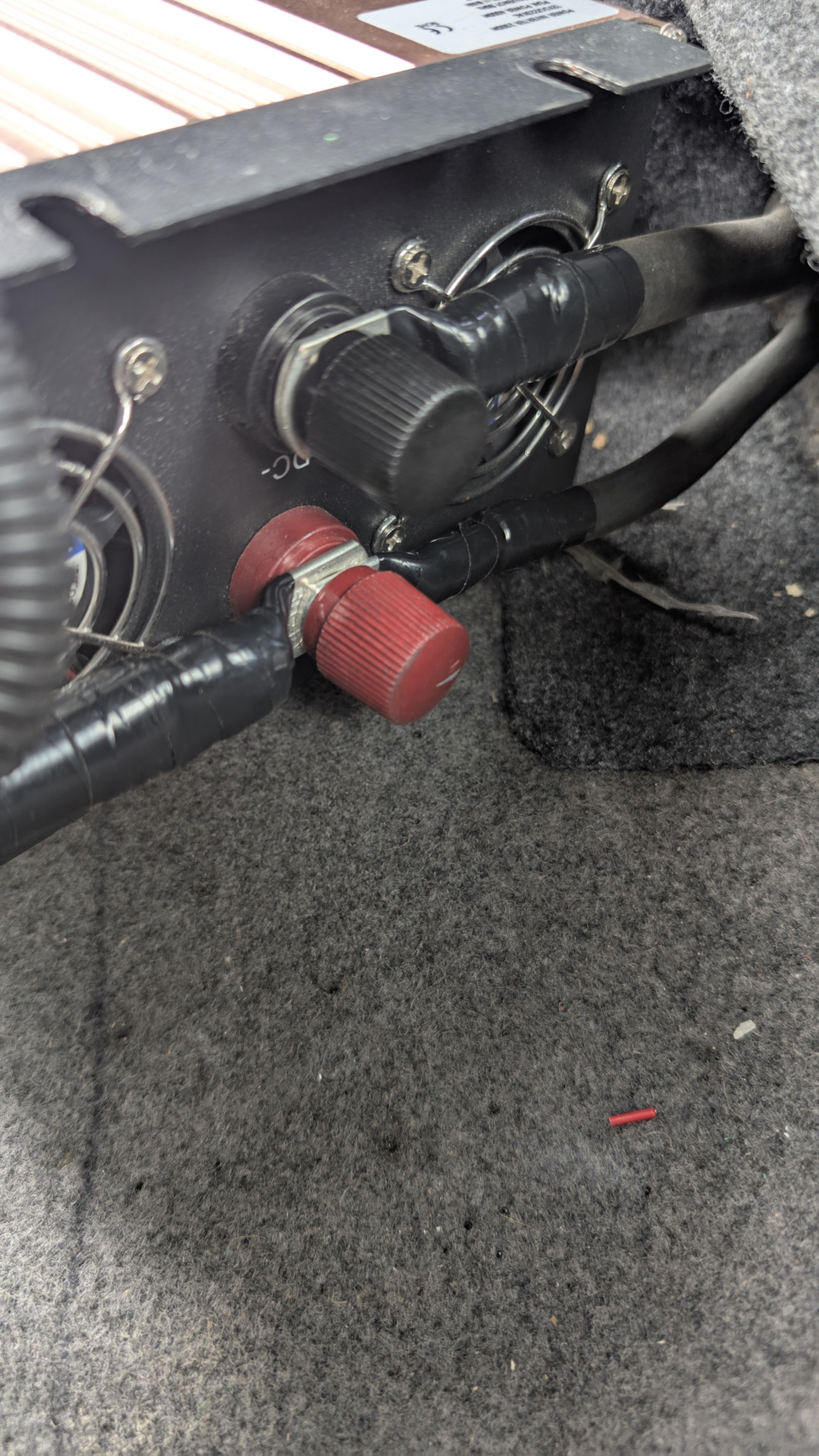

После установки эти закрутки тоже прихвачу изолентой, чтобы от вибрации не раскрутились случайно. Токи там ого-го
Настало время полевых испытаний. Даже не включая двигатель, чисто на акумах, несчастный фен работает на максималках и не выделывается. Ничто нигде не греется, ничто нигде не напрягается. Падение составляет менее 1В, что вполне себе допустимо в данных условиях. Если напряжение будет 14В, то падение ещё и уменьшится. Ура!

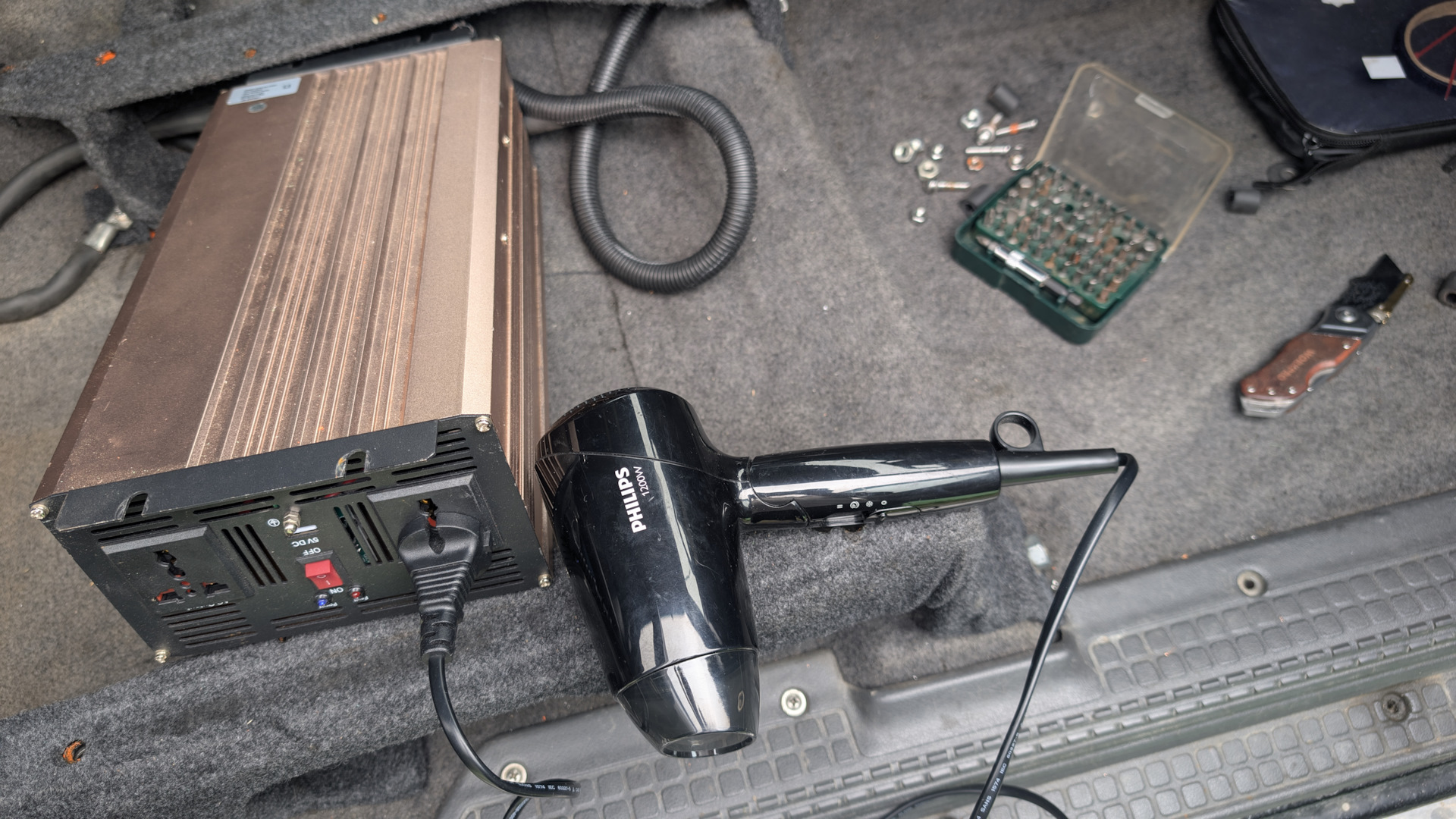

Виновник торжества
Архивные комментарии
Artppm · 2025 год
Наука о контактах.
16мм^2, да ещё не понятно как обжатые это условно 12-14. А это около 120-140а При 12в это 1.4кВт, а учитывая потери на самом инверторе, то и 1.1 если будет, то уже хорошо.
Так что да, 35 бы хватило на всё
motomario · 2025 год
Ну да, надо было сечение кабеля 12В подбирать под токи потребления., либо пользоваться инвертором на рассоянии 0.3-0.4 м от аккумулятора. Тогда и штатных проводов в комплекте с инвертором хватило бы. А по таблицам и 35 квадратов вполне хватит.
Artppm · 2025 год
1мм хорошей меди без перегруза держит 10а Потому для 2кВт нужно минимум 20(а такое в формате кг не бывает). В целом и 16 хватит, но только через наконечники, а то я чего только не видел. Когда крокодилами на акб садили и ждали счастья
motomario · 2025 год
Хорошее практическое дополнение про правильные наконечники. Благодарю.
pterodactyl (автор) · 2025 год
Artppm
1мм хорошей меди без перегруза держит 10а Потому для 2кВт нужно минимум 20(а такое в формате кг не бывает). В целом и 16 хватит, но только через наконечники, а то я чего только не видел. Когда крокодилами на акб садили и ждали счастья
Не хватит 16, слишком большое падение. Да, провод не перегреется, там нет таких длительных нагрузок. Но при низковольтных сетях важно еще и падение напряжения в проводнике и тут чем толще — тем лучше. 16 не плавился и не грелся, но при этом просадка в 4 вольта и прибор просто не работает
Artppm · 2025 год
16 хватит если прямо около акб, с наконечниками. И использовать на 80%, тогда прям на грани. А так, 35 самое оно
pterodactyl (автор) · 2025 год
Ну в таком раскладе — да, у них комплектные такие идут, 40см на акум кинуть
Sand-Lexx · 2025 год
Тоже озадачен был таким же самым вопросом. Идеальное место под инвертор- в багажнике за панелью. Но туда провода надо мощные . Думал кинуть 30квадратов от задней лебедки. Но слишком это далеко все равно (около 5 метров). По итогу инвертор по мере надобности просто под капот ставлю. Но там у меня провод пвс 1.5х2 каждая жила. От болгарки 1квт провода дымятся только так. Но микроволновку 800вт держит нормально. На пол не ставлю его т.к. риск затопления
pterodactyl (автор) · 2025 год
Ну я видел крепление инверторов чуть ли не к потолку, да. Но при длине в 5 метров реально надо 50+ сечение, иначе просадка будет
WolverineR · 2025 год
На своем сделал одну силовую розетку для инвертора, компрессоров и лебедки dzen.ru/a/Z3752PTdG2Od5XF…sclid=macl2wevln572246290
pterodactyl (автор) · 2025 год
для исследовательких вылазок в одну каску, задняя лебедь прям просится ))
Ramis00l · 2025 год
Мощные провода. 💪
