Ещё выходные и ещё различные извращения.
День 3. 12 часов. Сборка воздуха. Доделка стоек. Начало приборки.
Так как всё зашумлено, собрано и почищено, приступаем к обратной сборке всего этого безобразия.

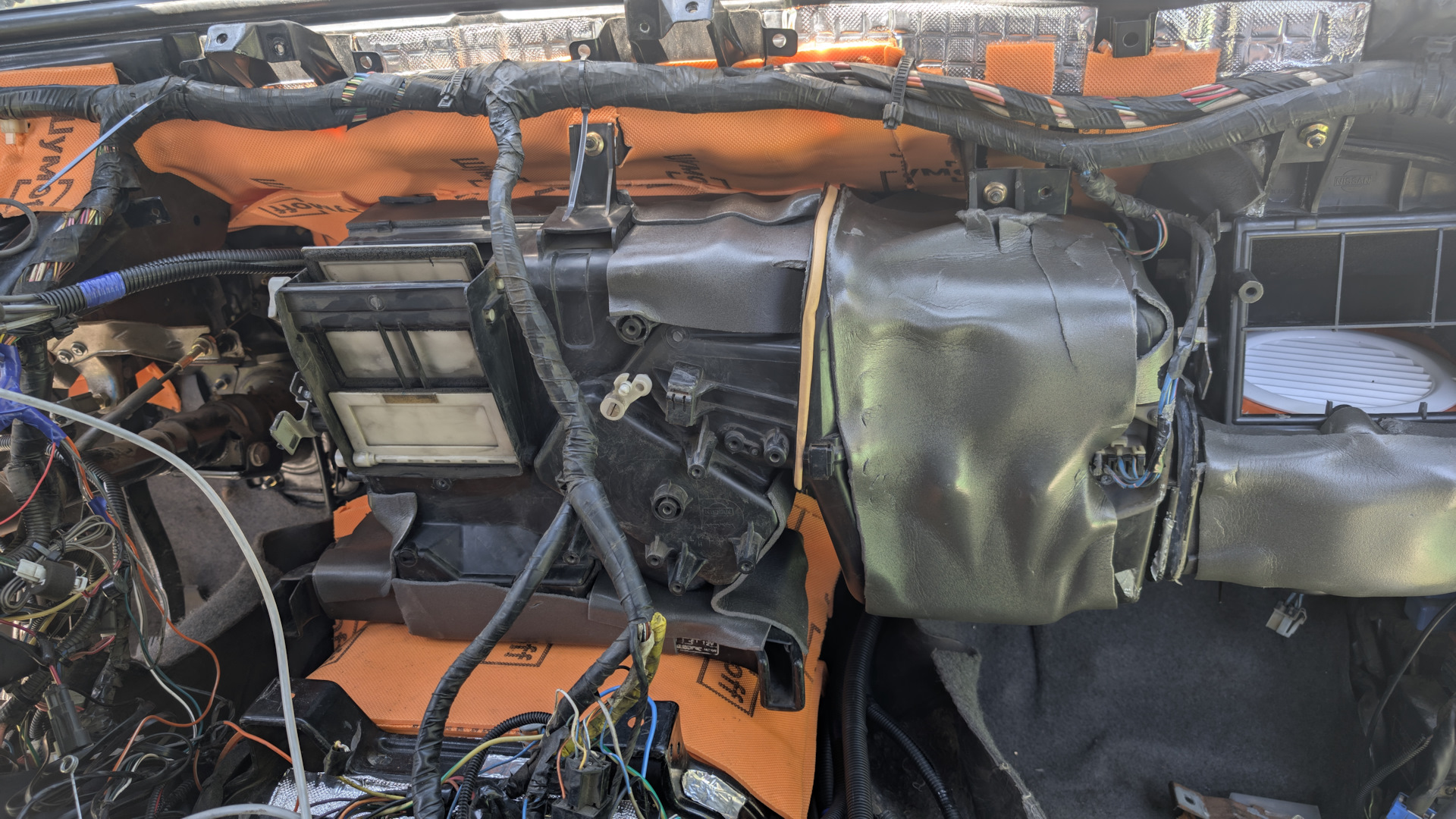

Печка, как обычно, встаёт только с нечеловеческим усилием. По шумке вроде как даже чуток легче втискивается. Блок управления потоками воздуха встаёт без особых проблем. Докидываю шумки где не хватает, уже без клея — прямо так

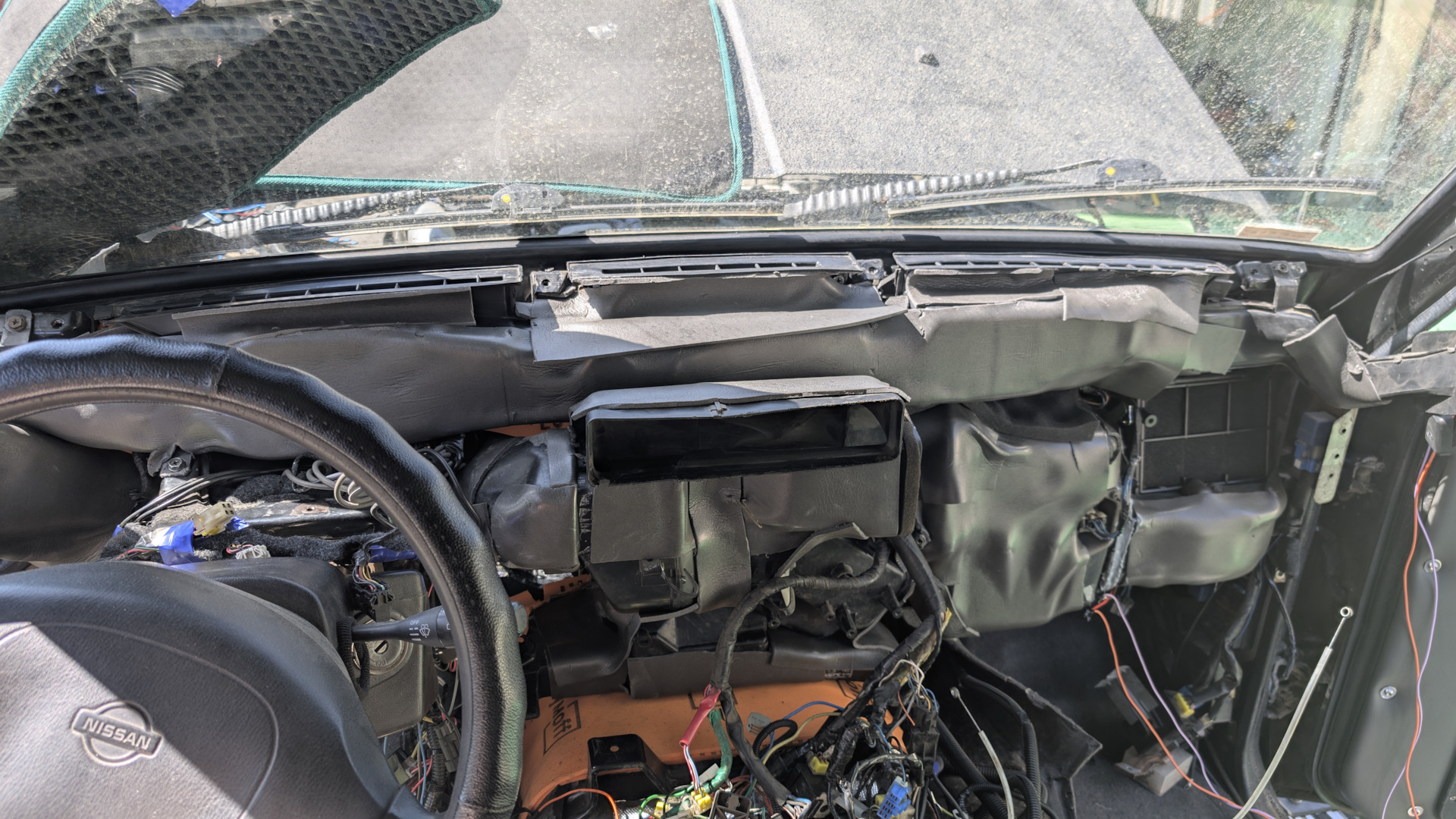

Ставим воздуховоды, прикручиваются плотненько

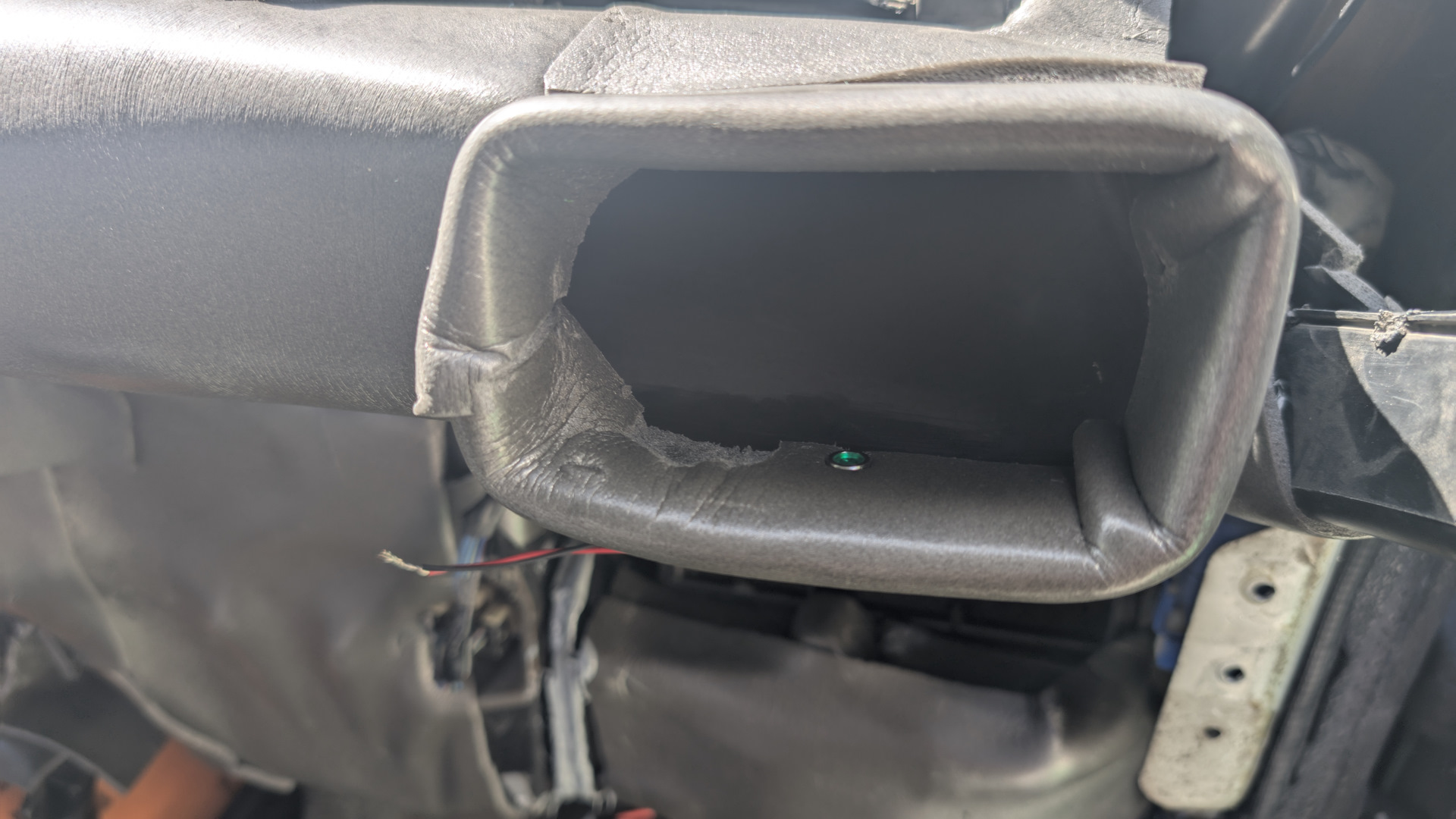

Заодно меняю древний поролон на стыках везде. Толку от него нету
Пока консоль на место не вернулась, между делом добиваю стойки. Всё, потолок завершён!

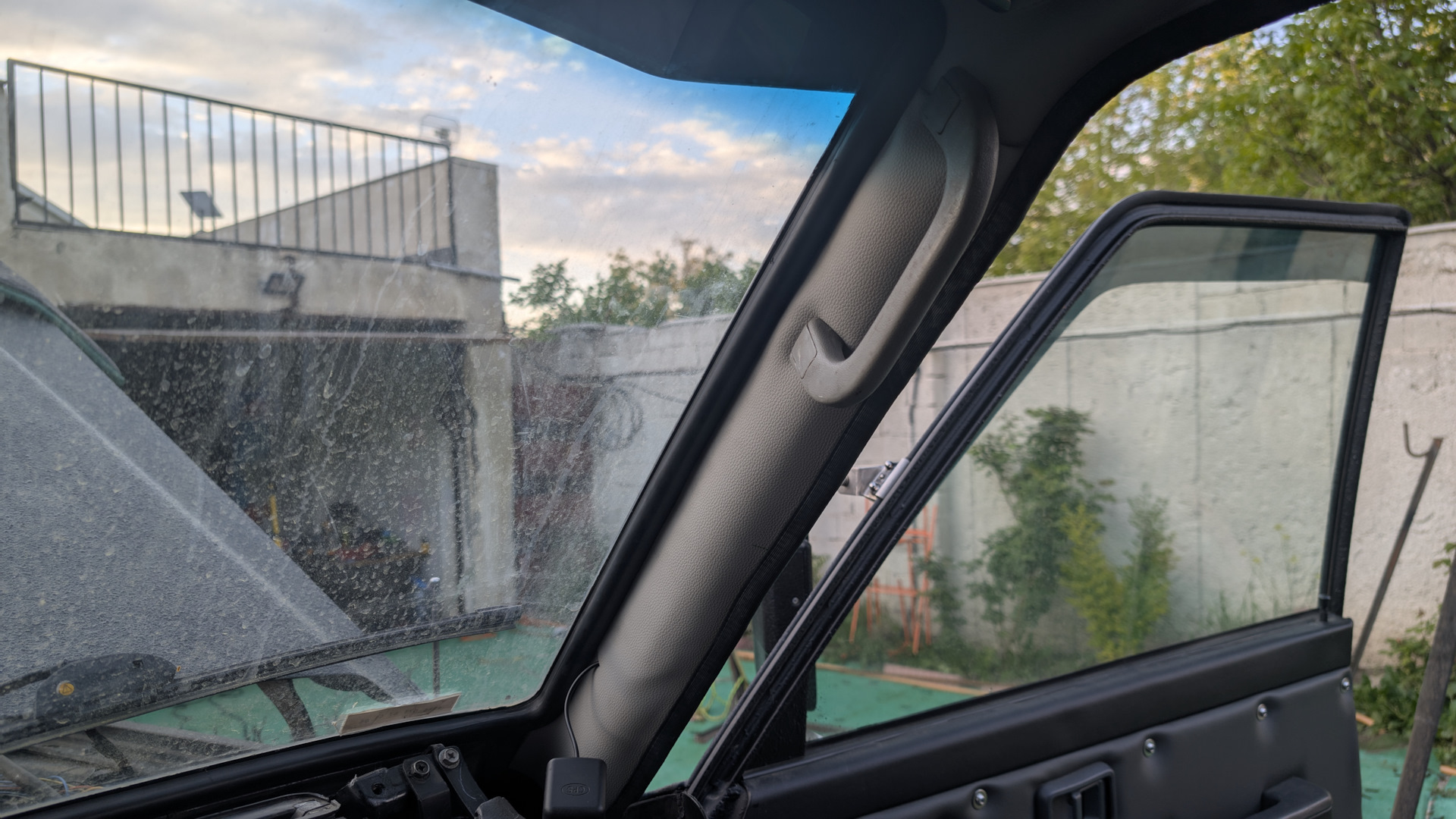

Красивые стоечки
Что ж! Отдых кончился и началась БОЛЬ.

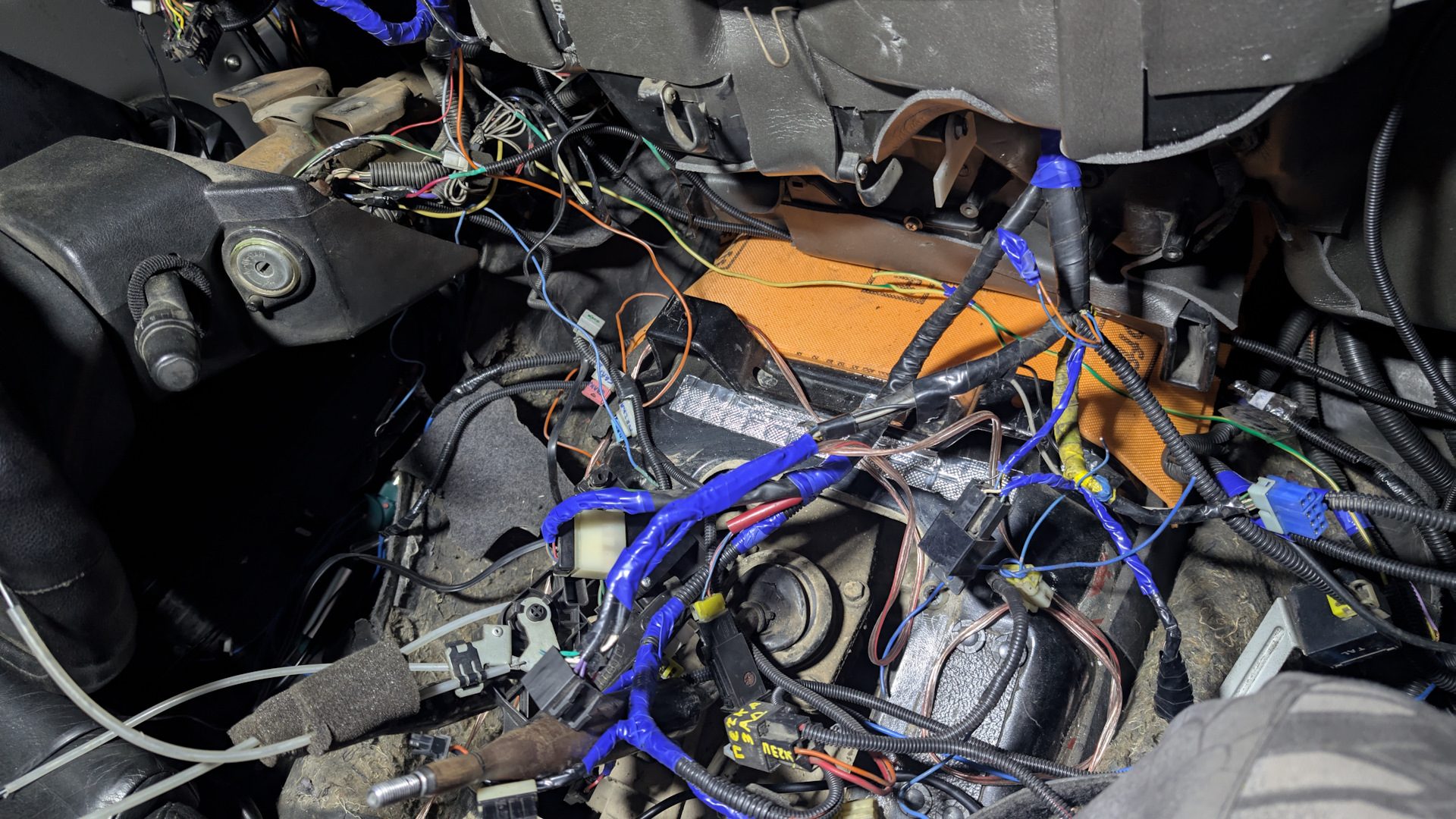

Это мне всё за то, что я в церковь не ходил и пост не соблюдал.
Попытка разгребсти этого пьяного осминога затянулась до поздней ночи, когда стали проскакивать весьма негуманные мысли о том, что канистра бензина тут и поможет.
Чтобы отвлечься от грустного, решил пристроить магнитолу и облагородить консоль. Оказалось, что прикрутить магнитолу к консоли и только потом всё вместе устанавливать — сильно проще, чем пытаться собрать магнитолу на месте.

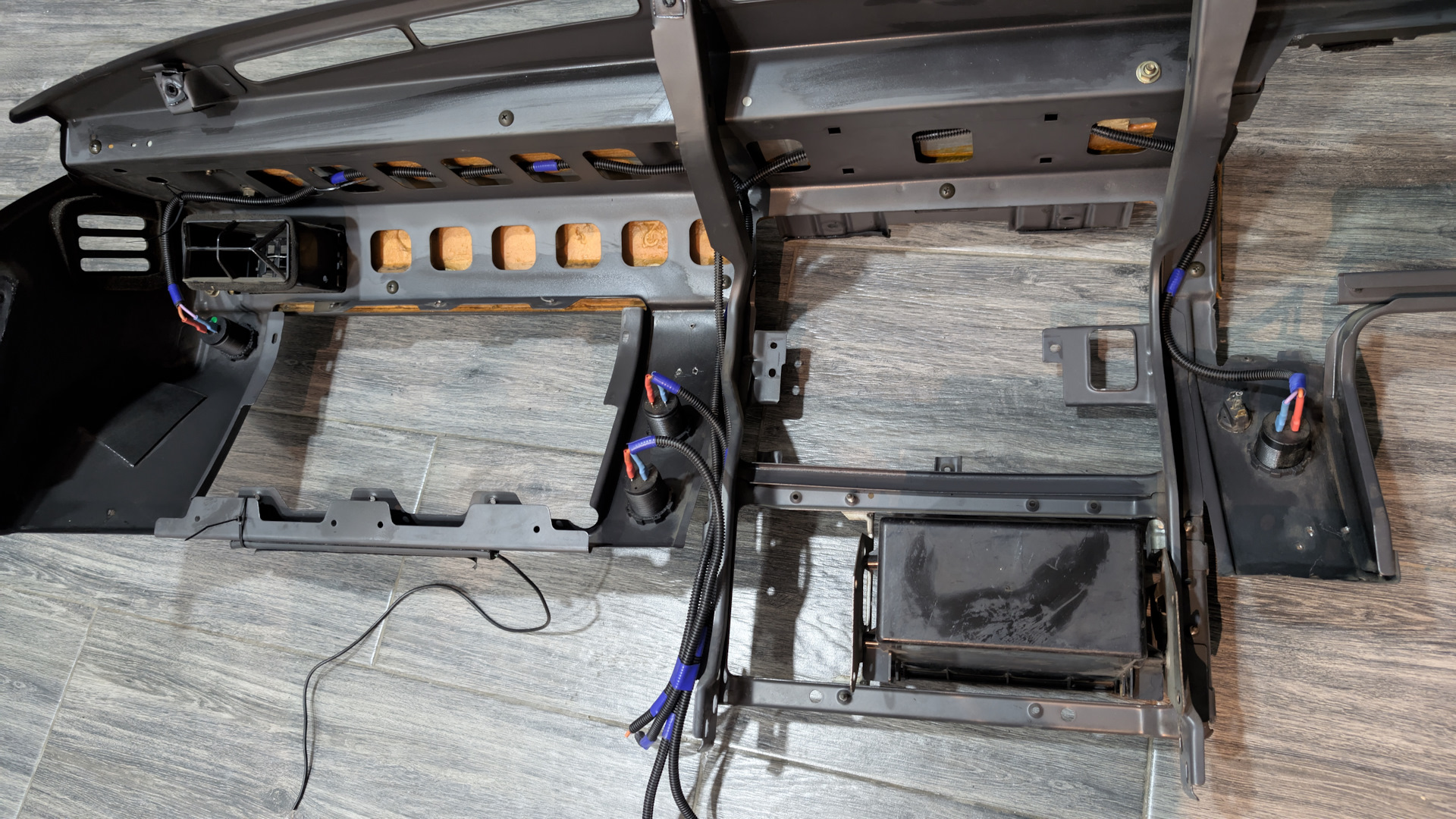

Приделываем USB-зарядки внутри конструкции консоли, чтобы в следующий раз не страдать со снятием этого всего, выведу просто на разъём

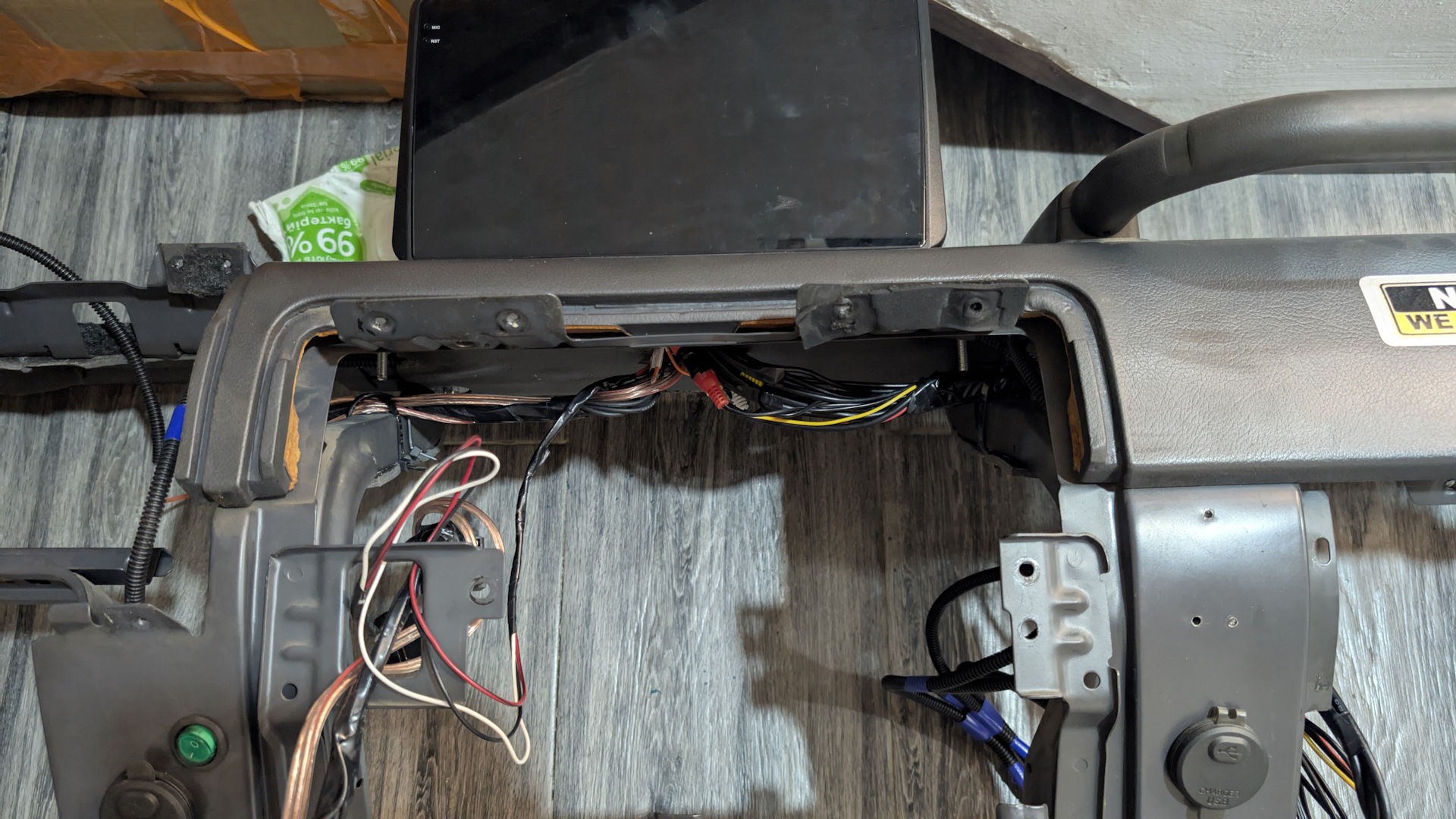

А вот и сама магнитола. Жгут проводов из неё выходит толще, чем весь салонный жгут в машине
На самом деле, спасибо тем мастерам, которые подписывают контакты и маркируют провода! Как же это спасло меня от сумашествия.
День 4. 30 часов. Добиваем приборку, ставим консоль. Новая схема нештатной проводки.
Фото много не будет, фотографировать было уже никак. Да и всё-равно непонятно, что и на сколько стало легче. Провода раскиданы по группам, часть из них отправлена аккуратно на сторону нештатной проводки. Группы проводов в жгутах и в гофре. Маркировка максимально, на сколько хватило терпения.

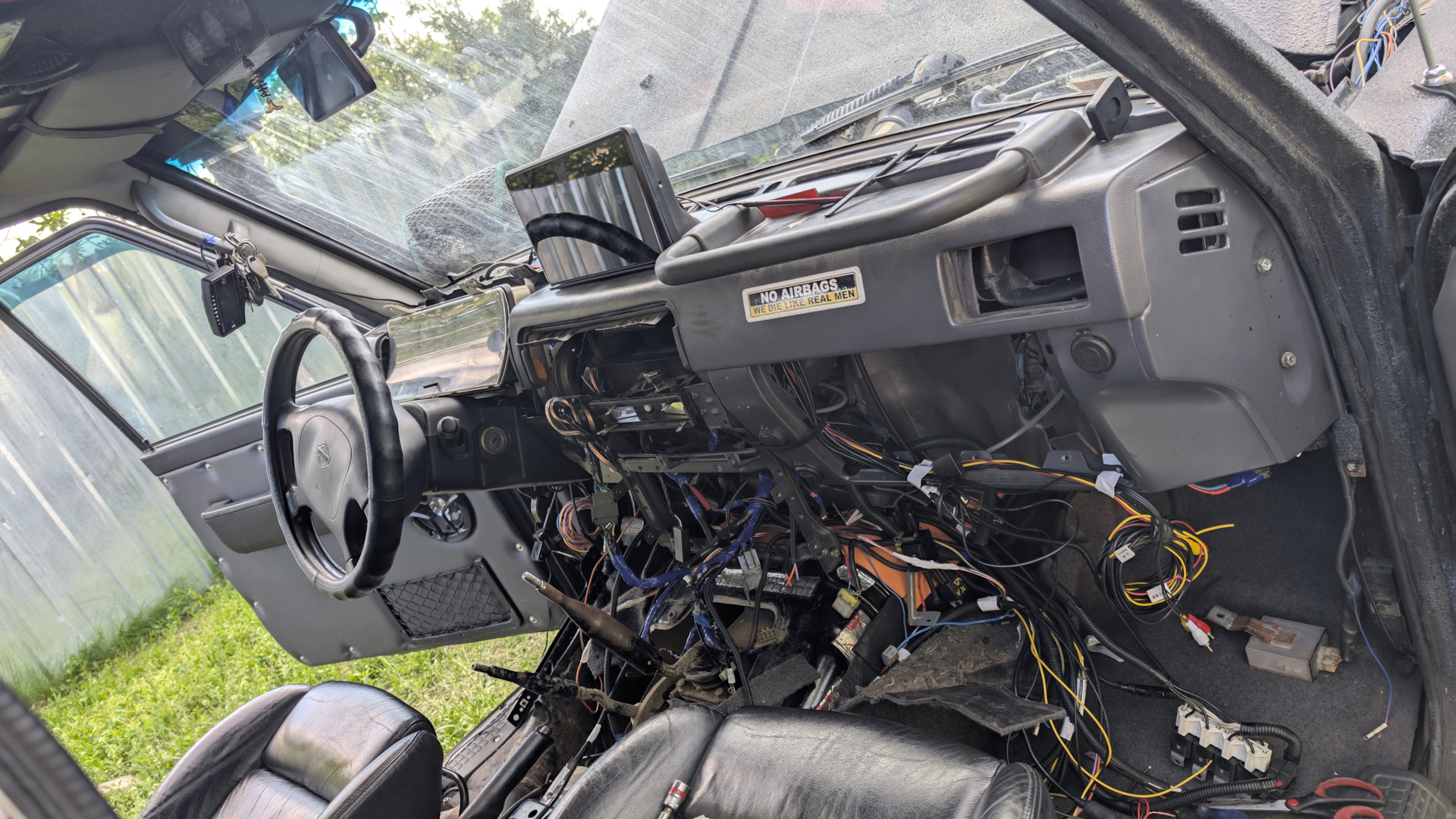

Ставлю консоль
Самый проблемный и самый древний уголок — сигналка. Если она когда-то сгорит, я просто без малейшего понятия, как оно там всё устроено. Ну зато все остальные элементы понятно где и как искать.
Новая схема дополнительного оборудования.
Чтобы поменьше страдать в будущем, решил я разгрузить штатную проводку от всего левого и постороннего и придумал такую схему.
В салон приходит 4 толстых провода от акума. На 3 из них вешаются реле, с запасом 40А, чего мелочиться.
Реле настроены на включение:
- Подсветка (габариты) — для подсветки, собственно всего салона, что нештатное
- Ключ в замке — основные потребители: регистратор, usb-зарядки, что угодно ещё
- Мотор заведен — на счетчик моточасов, подогрев сидений
- Просто постоянный плюс, без каких-либо условий — питание рации, телевизора. Пущены через мощную кнопку, чтобы обесточить при надобности.
Отдельно заведен провод фена. Кабель для выкривителя на 50мм. На нём же мощные потребители сзади: холодильник и компрессор.
Теперь для подключения любой штуки, не надо паяться к штатной проводке вообще. Нужно просто взять нужное реле по режиму и прикрутиться к нему.
Предохранители должны быть ближе к акуму, делаем двойную схему: под капотом общий блок “до релейный”. После реле — предохранители на каждого потребителя. Так и разводить проще и монтажить голова не болит.

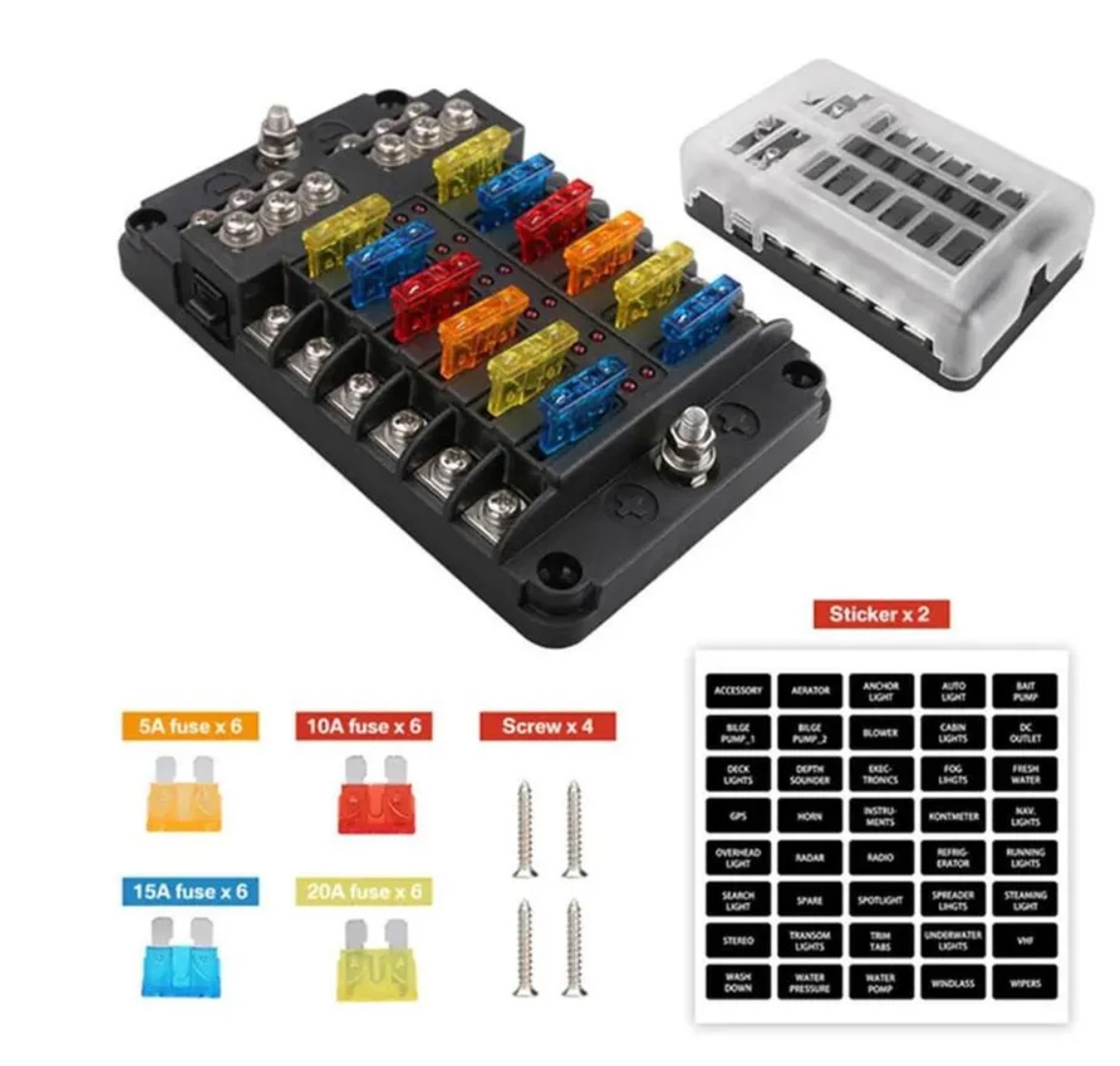

Блоки вот такие:
Картинка из интернета
А вот блок для провода 50мм я ещё так и не нашёл. Говорят, бывают такие, причём не акустический колбы, а приличные. Но что-то не нахожу, если есть у кого ссылка — буду рад.
