Наконец-то закончился ещё один долгострой — рейлинги. Делал их долго, с перерывами и отвлекаясь на всё подряд. А штука-то нужная в хозяйстве, однако.

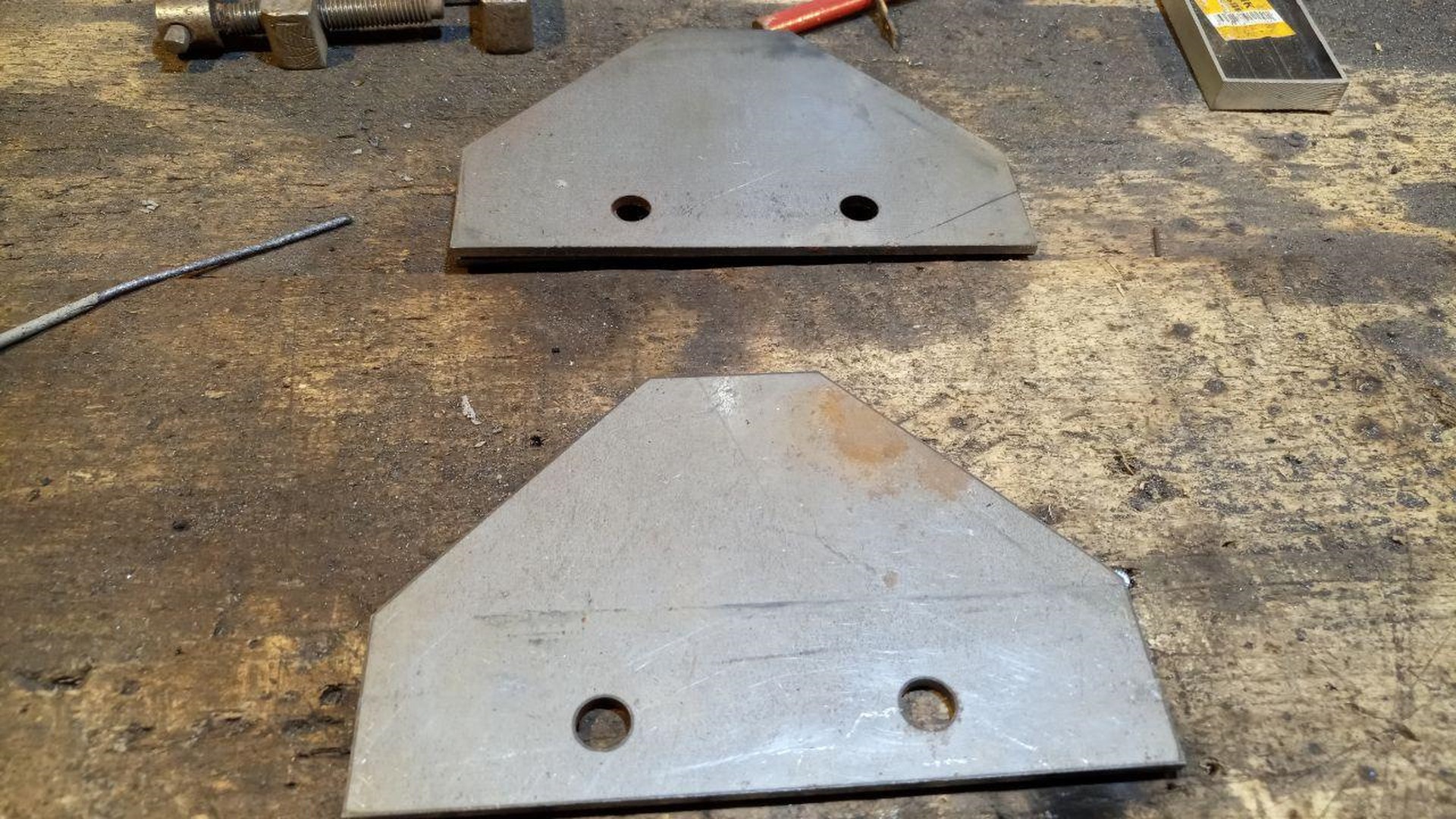

Опоры и прижимная часть из стали 3мм, нарезана на лазере ещё в прошлом году.

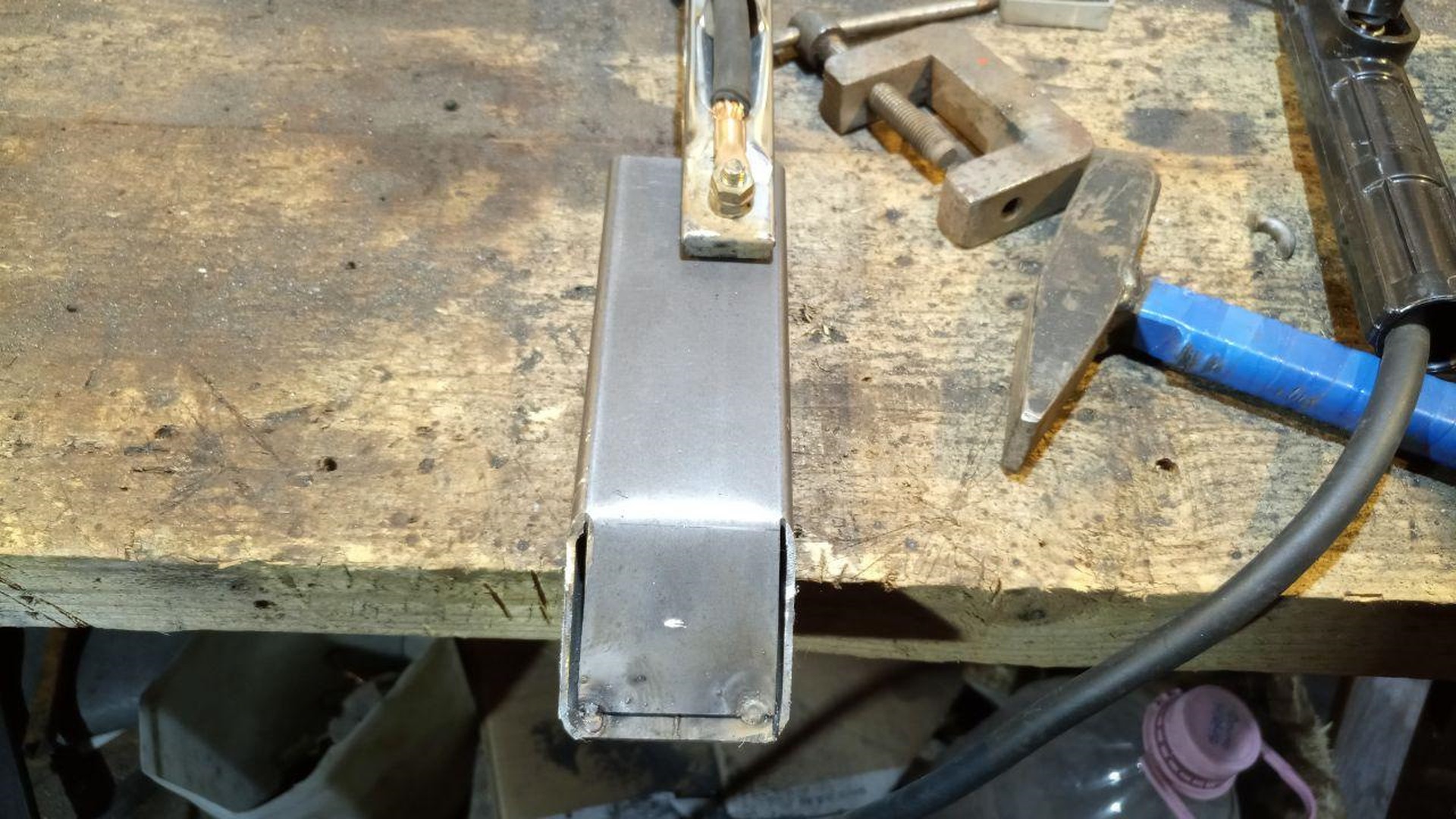

Стойки из трубы 50х25х1.5, равно как и перекладина.

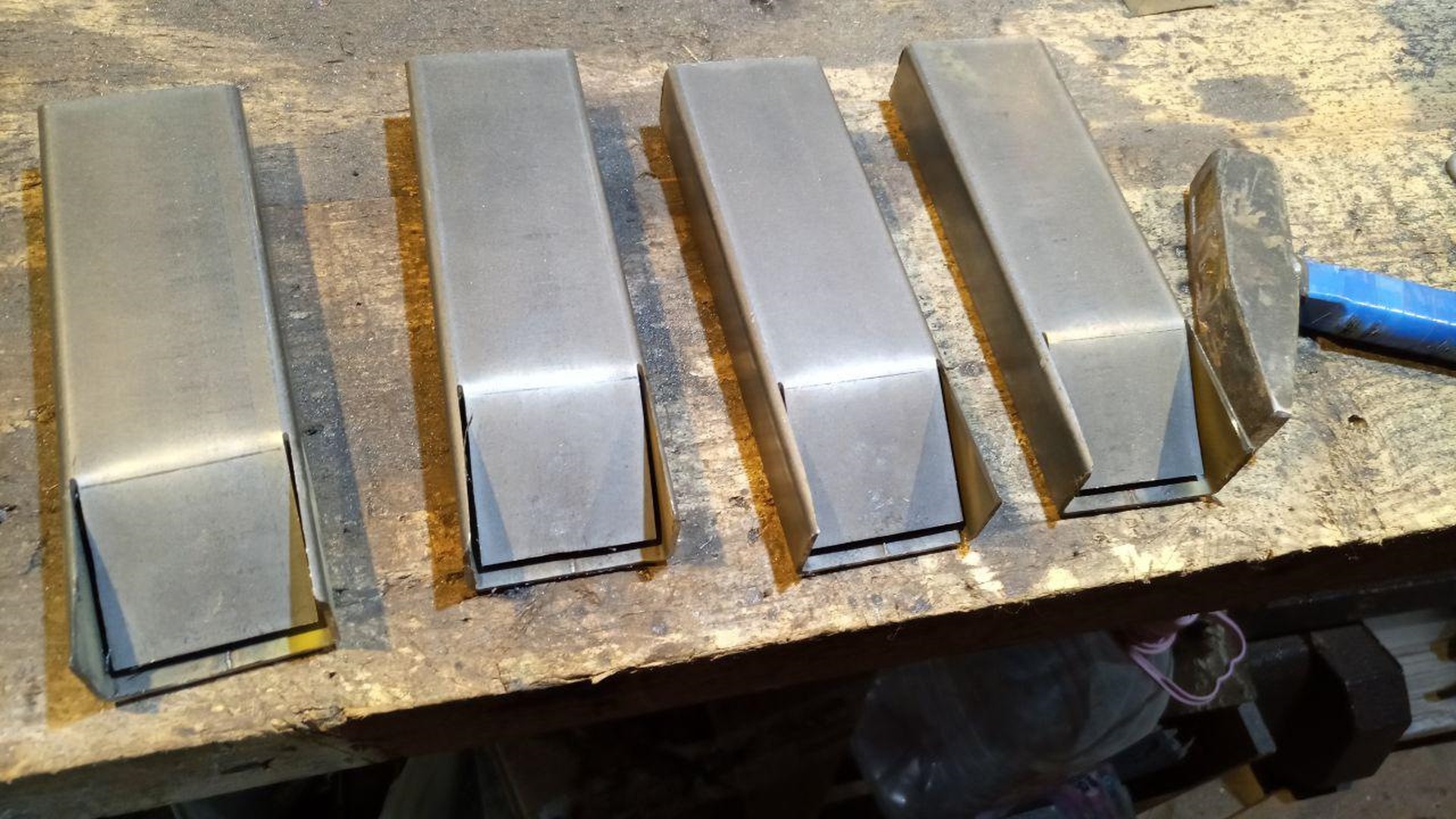

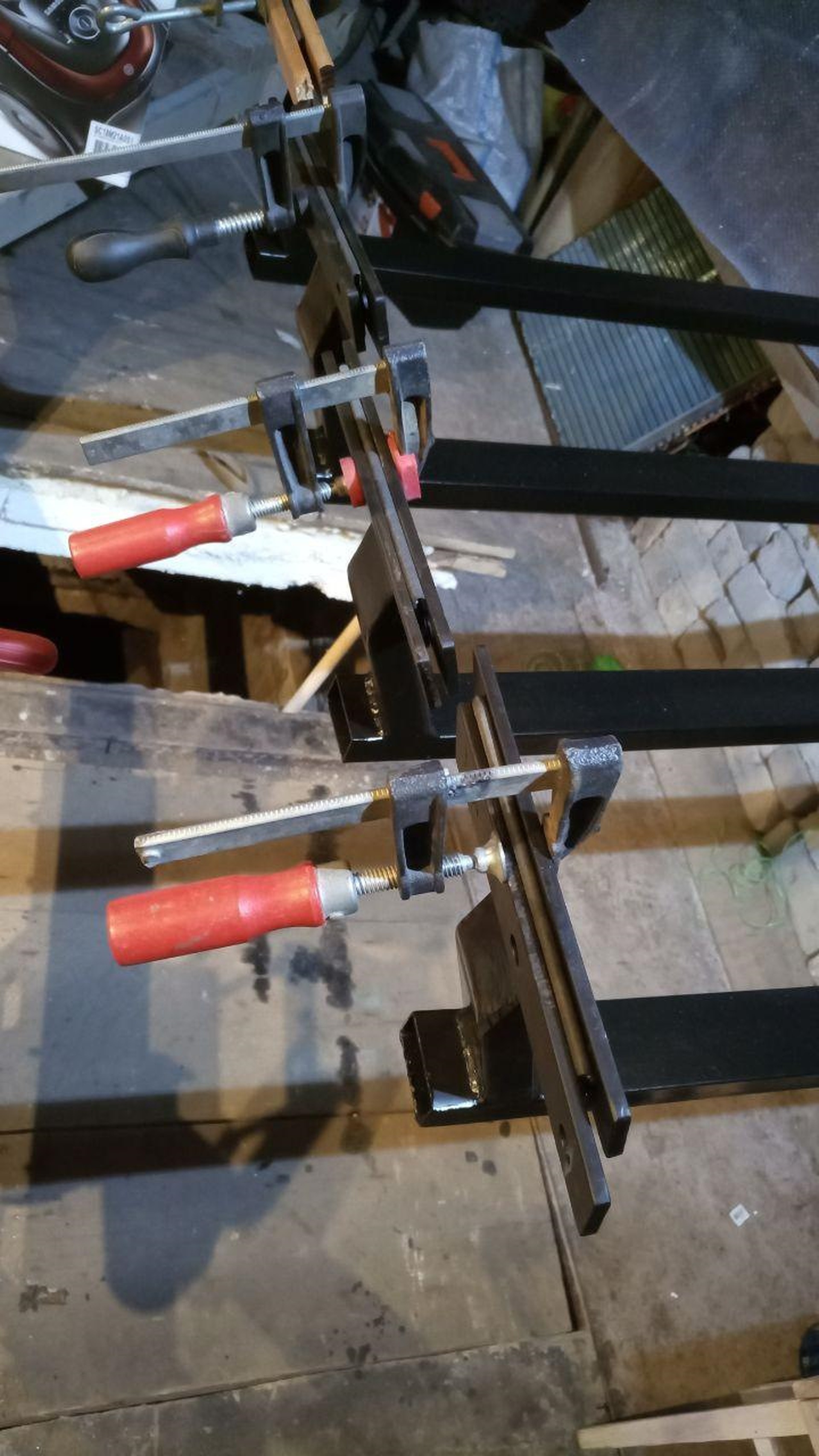

Стойки, много стоек… Варить их муторно, но зато тренировка. Электрод 2 мм спасает.

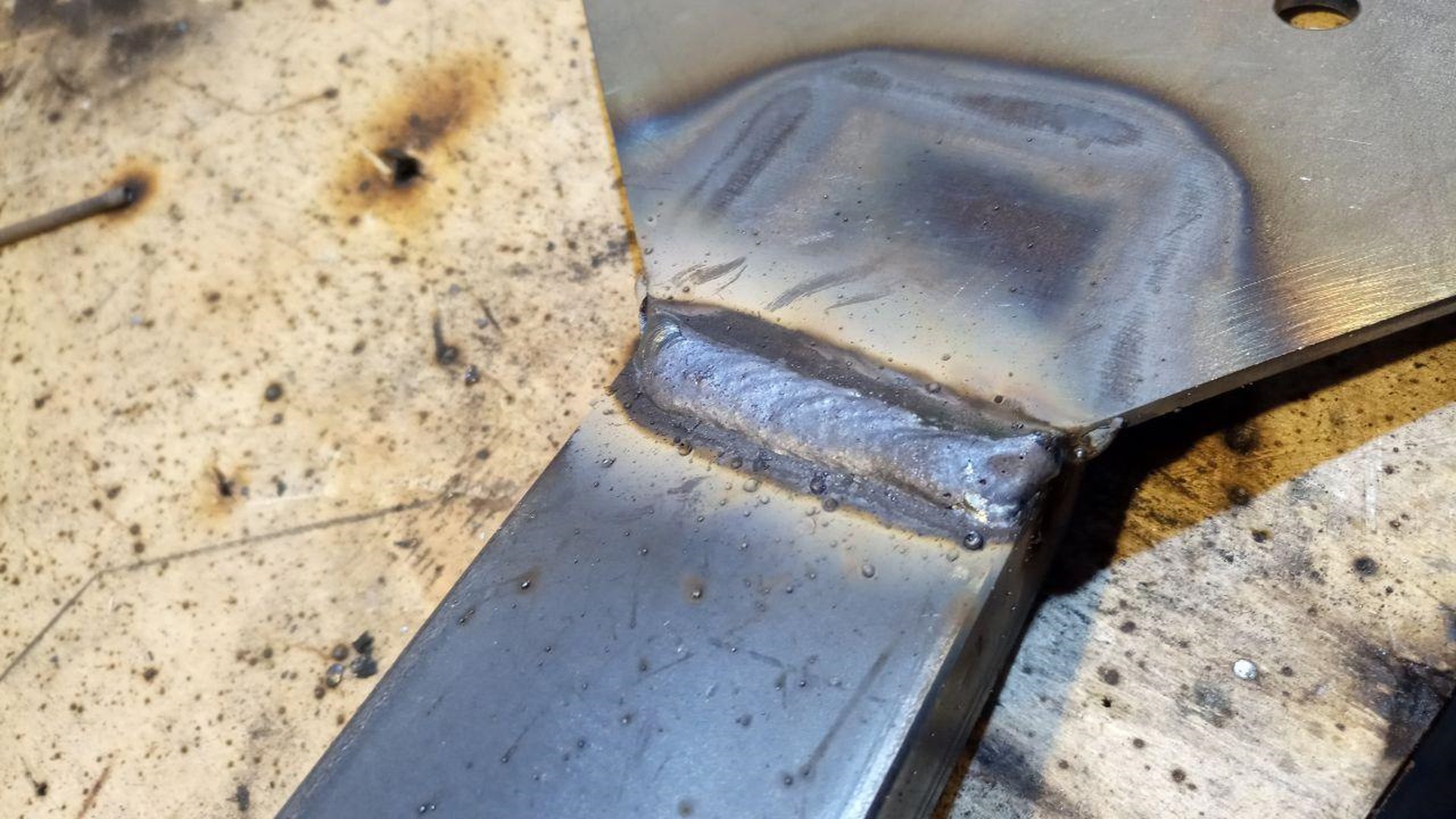

Постепенно шовчики начинают получаться лучше и лучше. На первые без слёз не взглянешь, приходилось резать и переваривать даже.

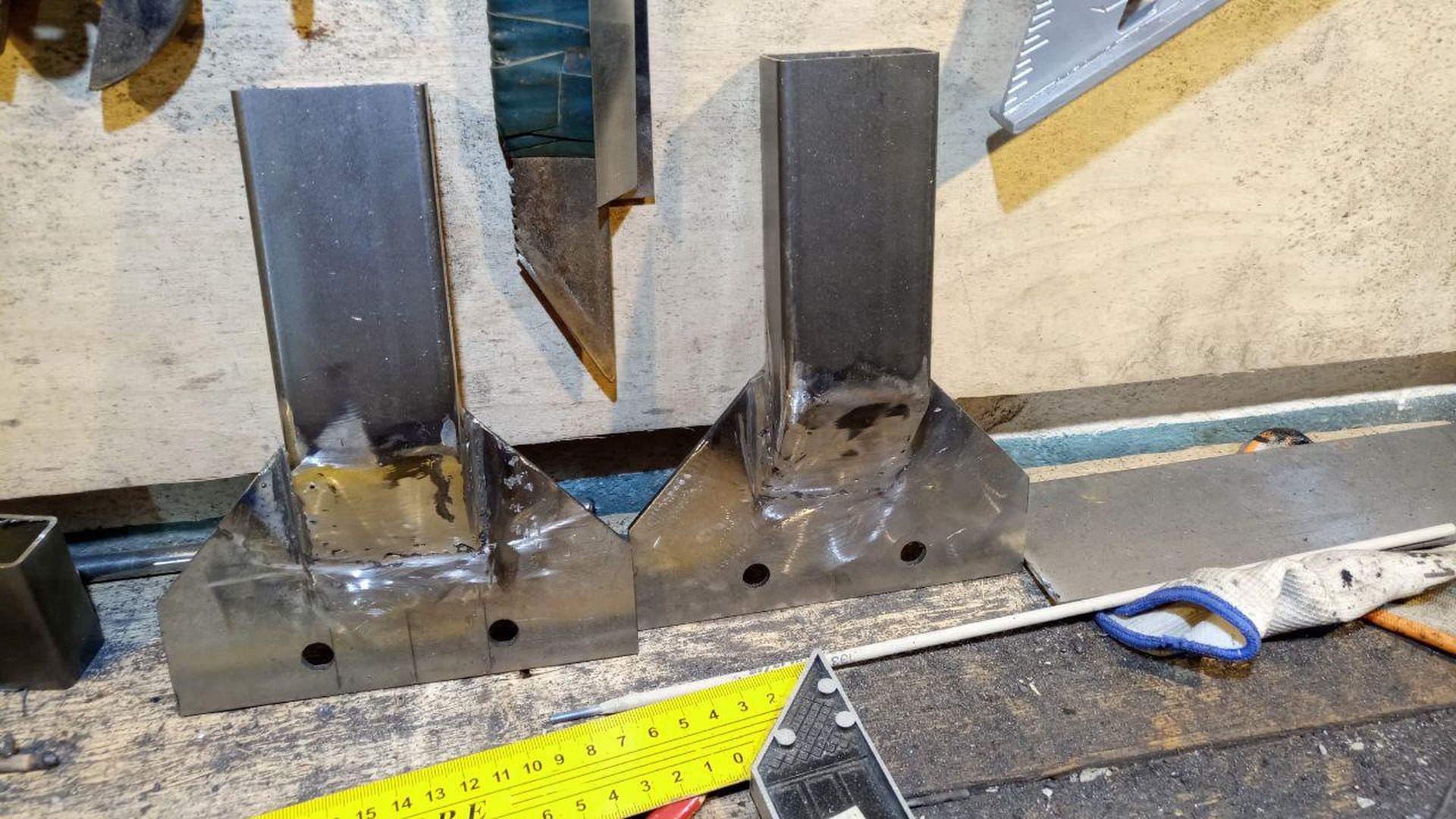

Высота около 20 см получается, это не считая наклона.
Каждый рейлинг точно выдерживает мой вес, а это почти 100 кило. Не прогибается, если встать посередине на него ногами. Чуть-чуть пружинит и всё.

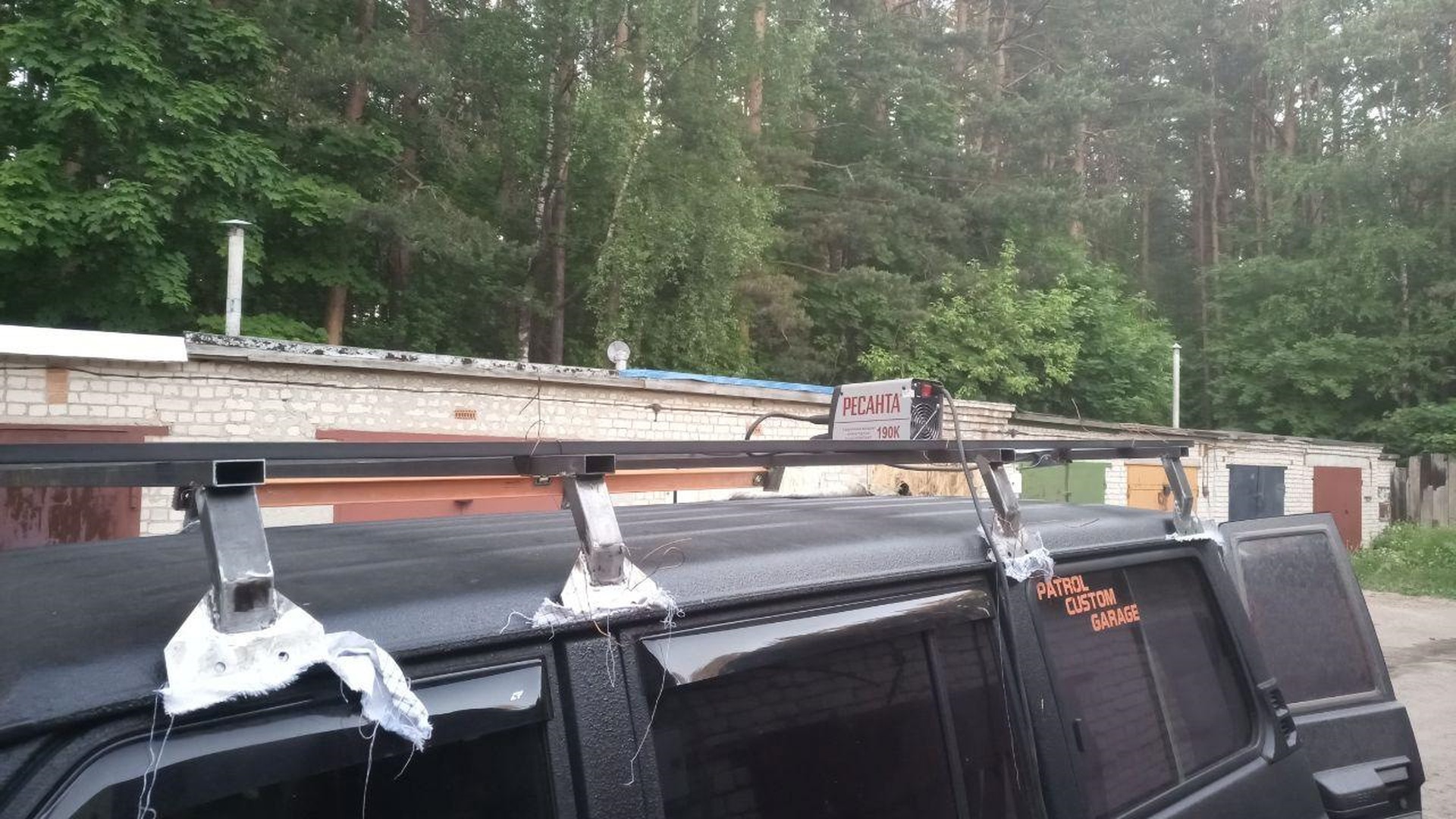

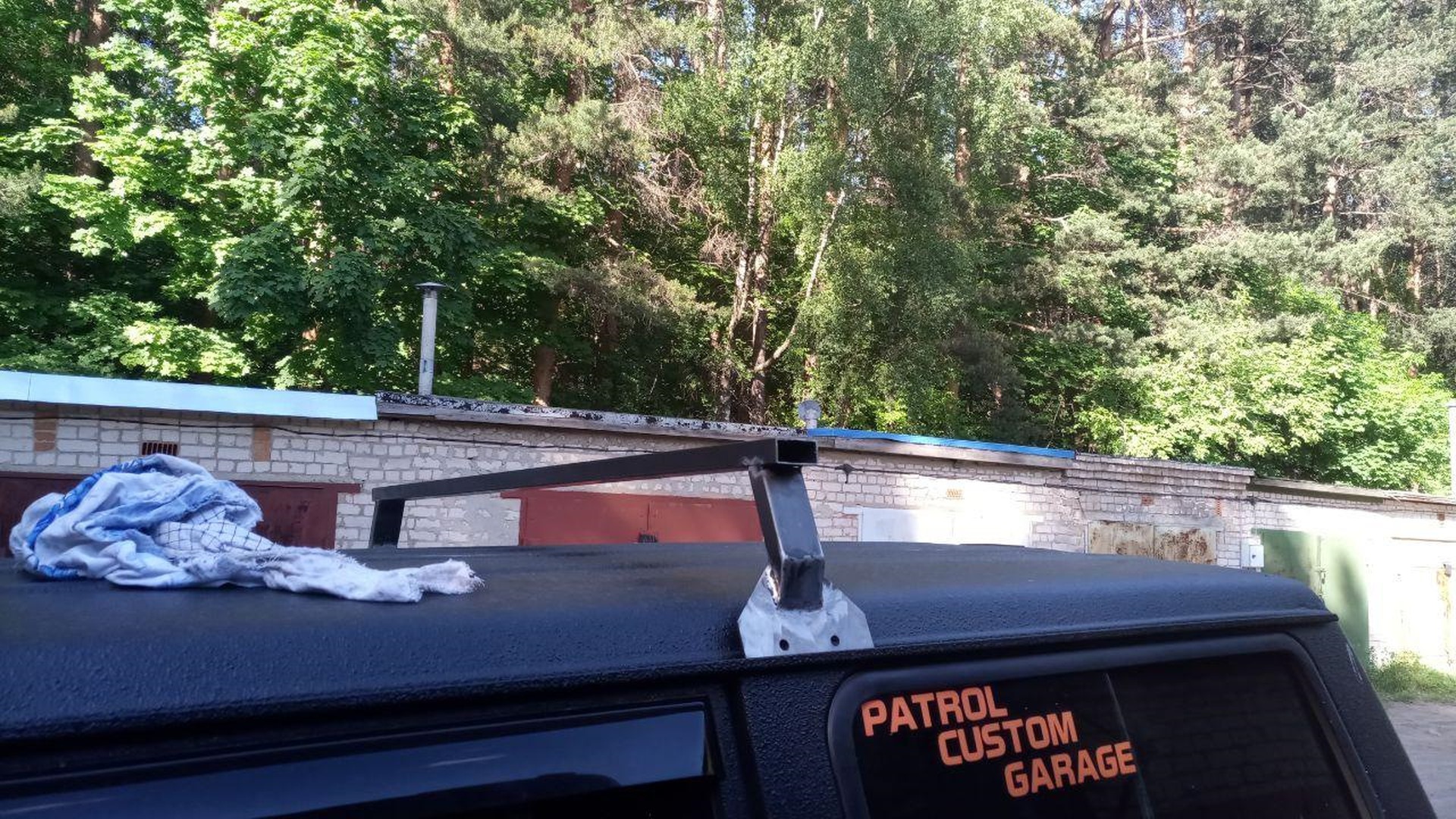

Очередная примерка. Тряпочки чтобы не обдирать крышу острыми углами.
После сварки и покраски все упоры обклеил самой тонкой листовой резиной, 1 мм. Верхнюю сторону самого рейлинга тоже обложил резиной.

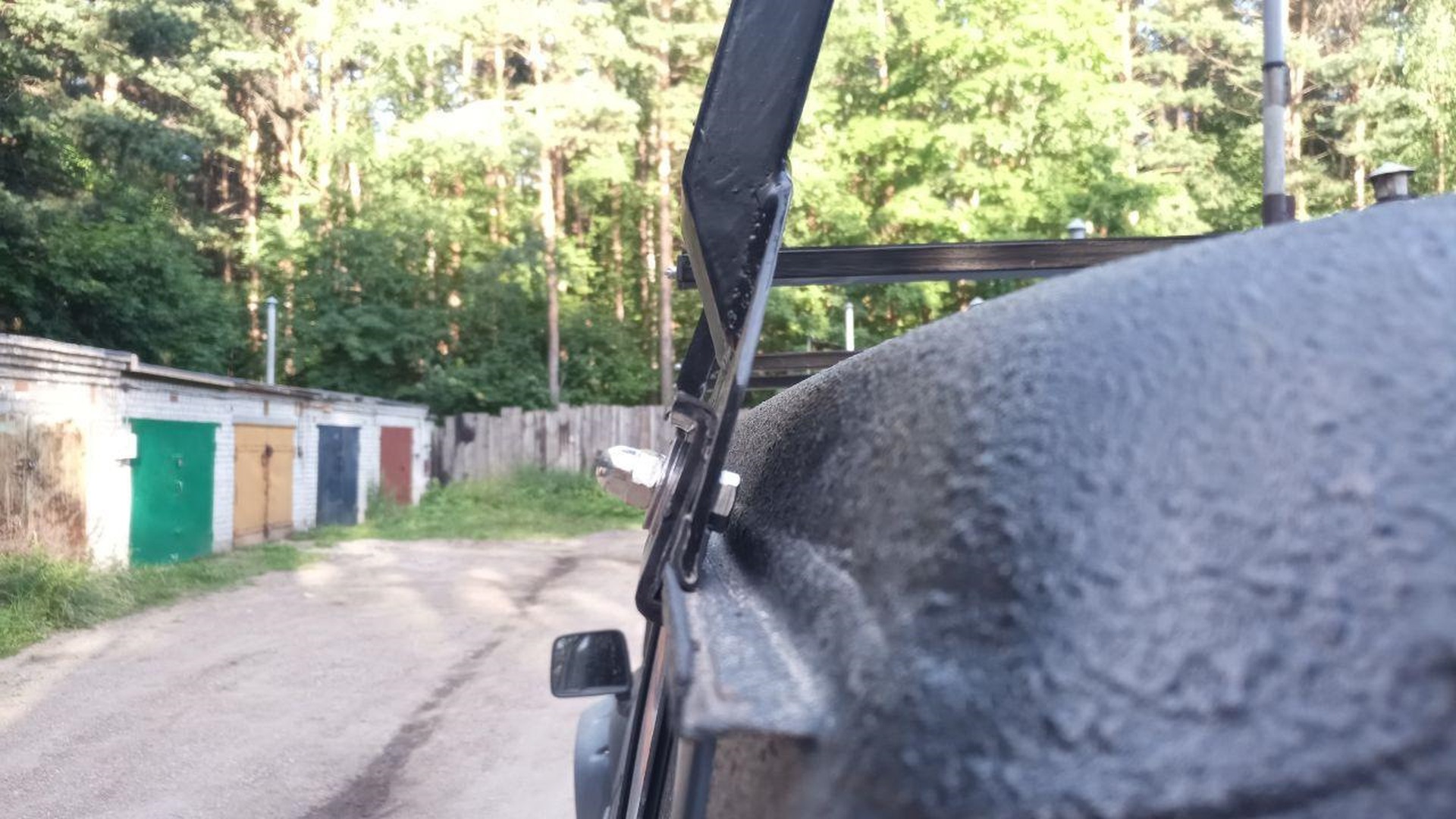

Крепление упрощённое. Для прижима рейлинга на установке придётся использовать или напарника, или какой-то балласт килограмм в 40. Иначе резина пружинит и вырывается с посадочного места. Нифига не быстросъёмные получились.

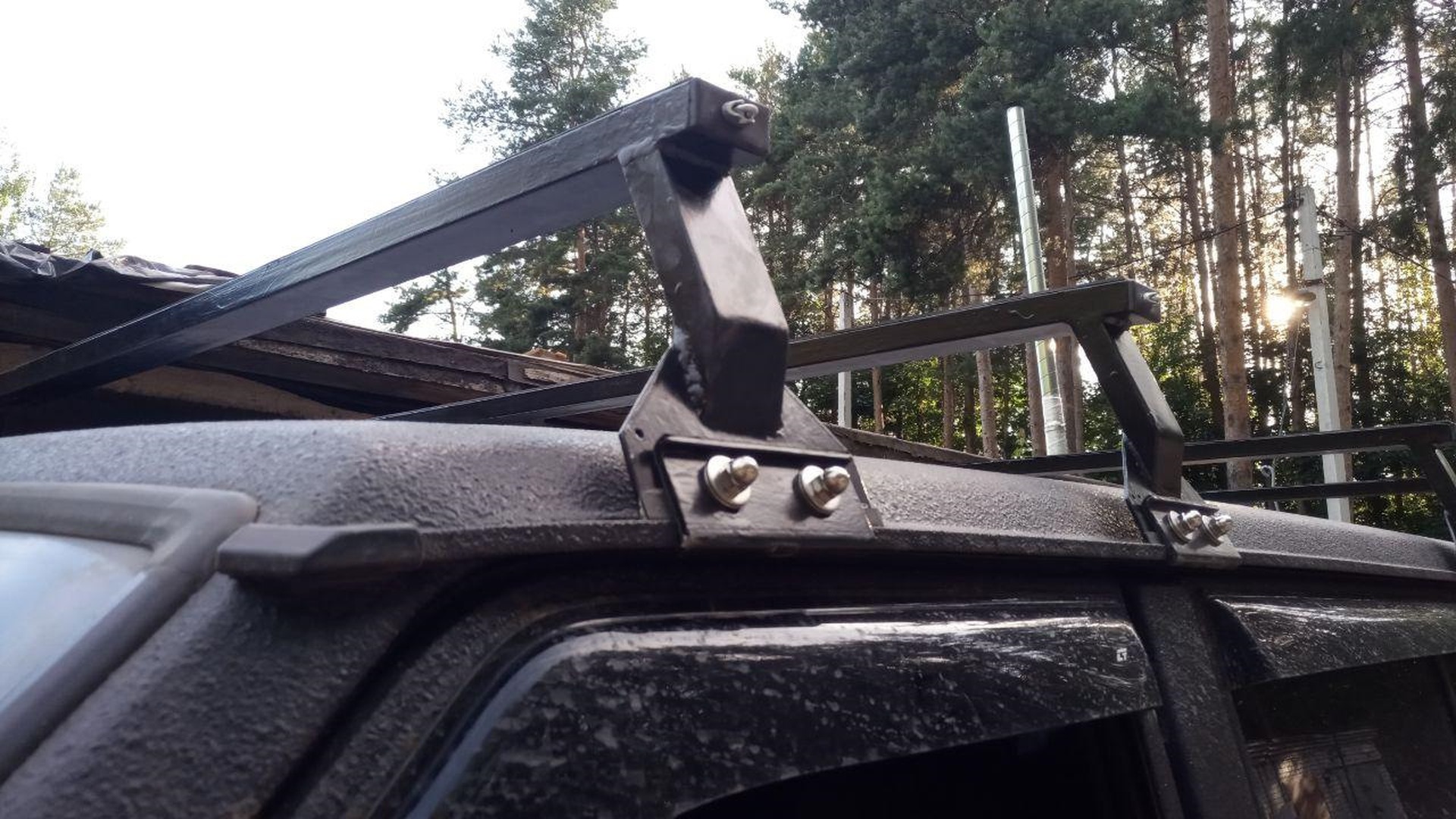

Фурнитура нержавеющая, болты М8 и колпаковые гайки. В пластиковые заглушки внедрил петельки, чтобы вынуть можно было легко.

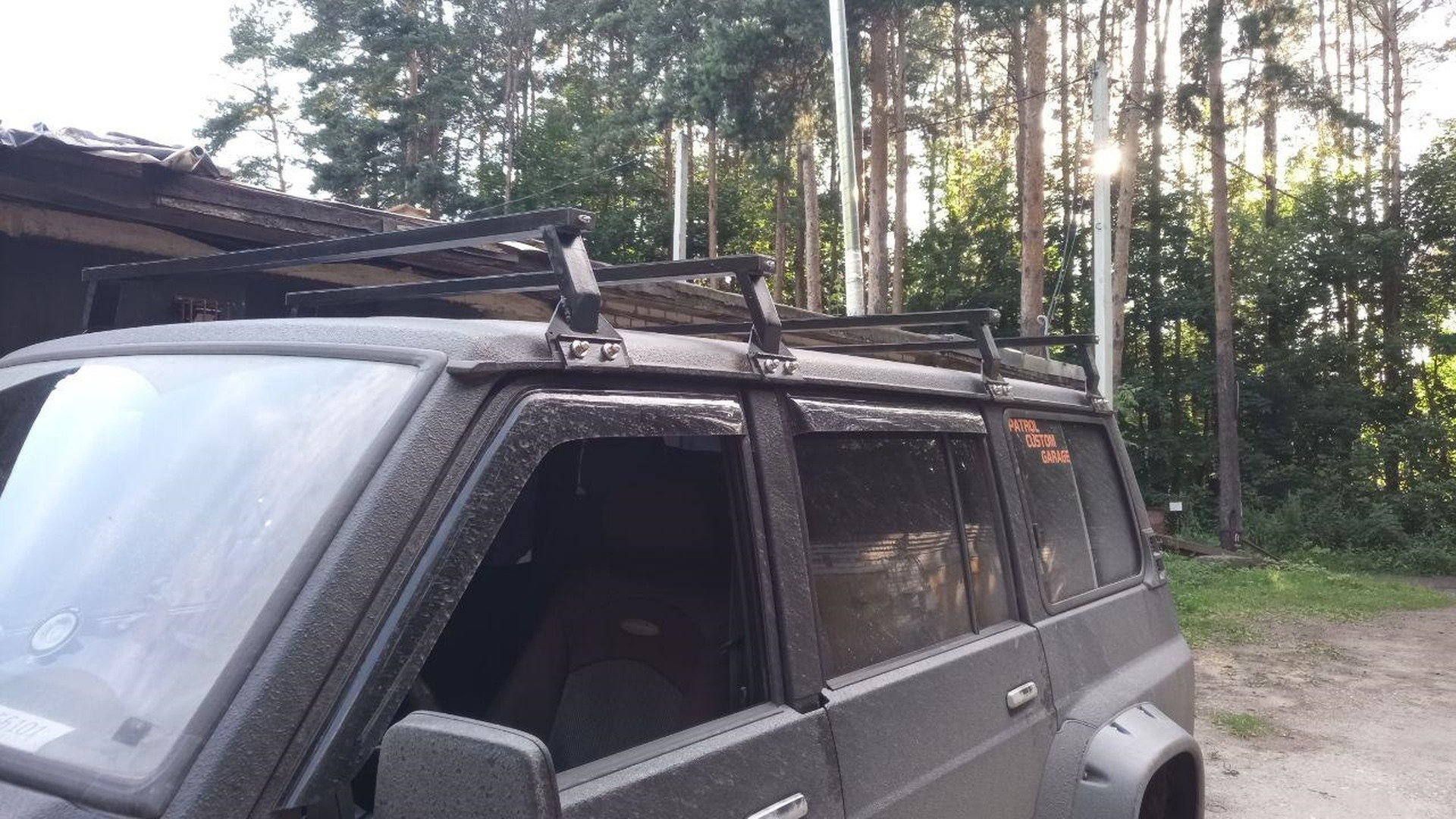

Рейлинги ни разу не регулируемые, варились вообще по месту. Средние одинаковые, крайние — сильно отличаются из-за изгиба крыши. Зато выведены в один уровень все, это в дальнейшем может пригодиться.

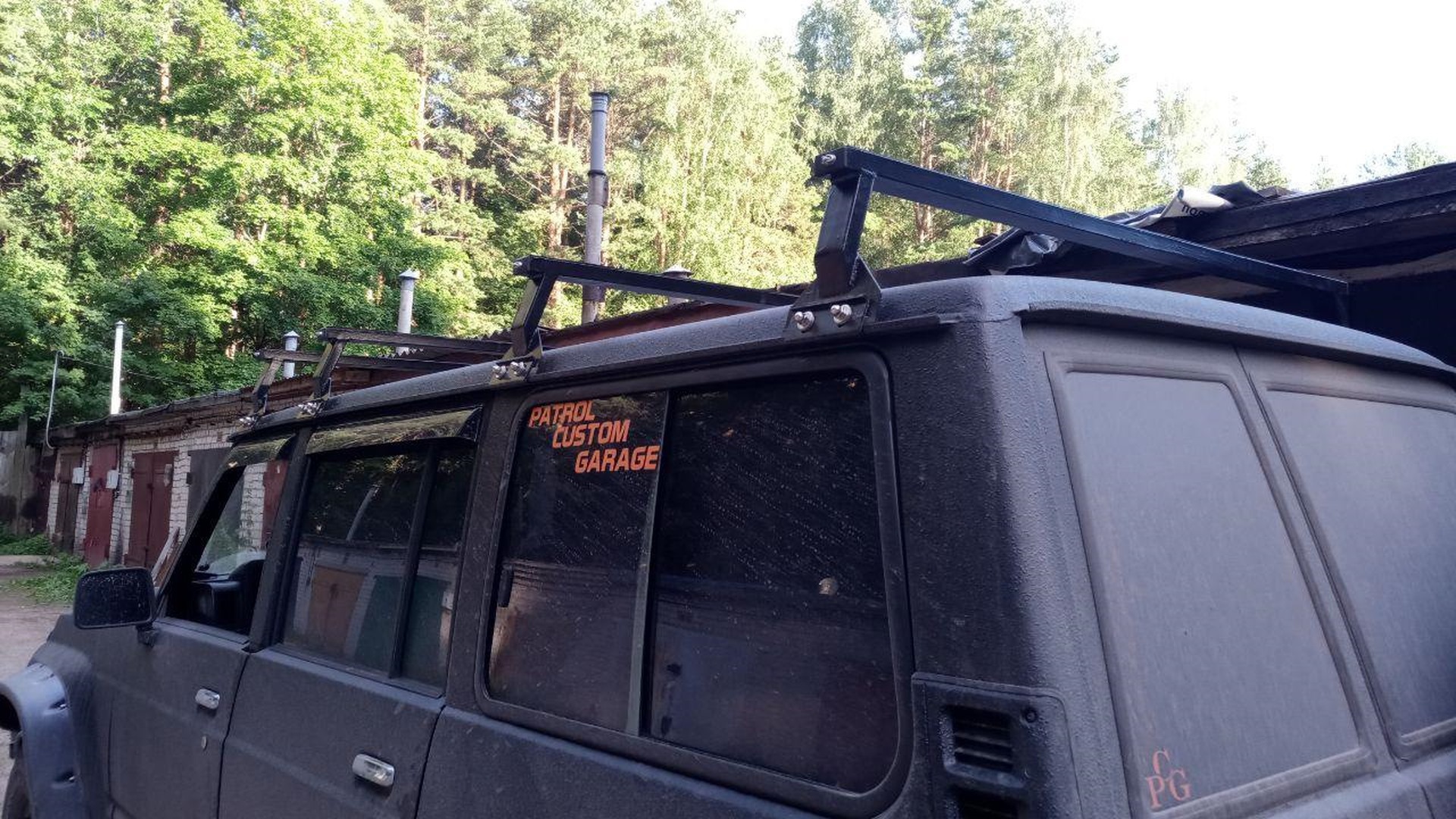

Расстояние между рейлингами не симметричное, ставил так, чтобы точно до дверей не дотянулись, ни при каких условиях. Ну кроме первого, там никак было.

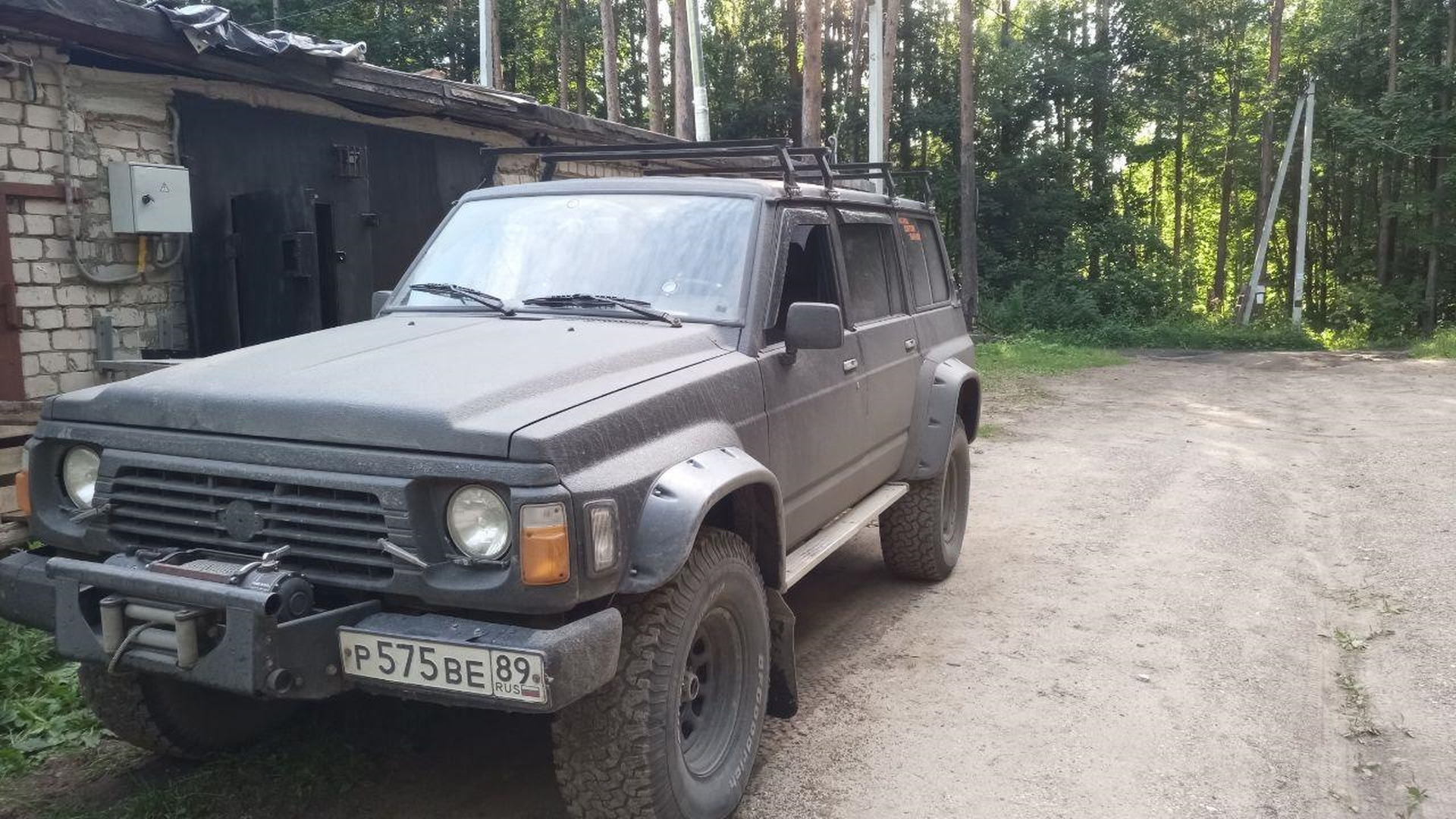

Общий вид. Кроконяшка теперь в максимуме 210 см высотой.
Испытания показали, что рейлинги совершенно не добавляют шумности и прочих проблем, до 130 км\ч разгонялся — будто и нет их совсем.
Архивные комментарии
Seryi-patrol · 2020 год
Упоры над стойками — грамотно! 👍
moathetroll · 2020 год
Мощщ, конечно! Почему не из цельного прутка-квадрата?)
А как погибли рейлинги от Нивы? У меня на трёх лежит запаска, ещё три вперёд смещены для рюкзаков, байдарок и т.д. — ни намека на просадку пока. Хотя выглядят как кусок говна, конечно.
Не думаешь пороги варить?
pterodactyl (автор) · 2020 год
Цельный пруток слишком тяжело и аццки дорого. И для пустотелого рейлинга у меня есть ещё применение, о котором напишу позже.
Рейлинги от нивы погибли в 2 этапа: сперва провисли от перевозки (2 раза) лодки весом в 30 кило. А потом тупо сгнили, заодно обосрав ржавчиной всё вокруг.
Пороги варить думаю, но спереди непонятно к чему их прикрепить. Варить к раме не хочу, а отверстий под кронштейны или что-то такое не получается. Надо, наверное, ждать доп баки и потом поверх них уже делать с поперечиной от порога до порога.
motomario · 2020 год
И чугунную ванну на крыше теперь сможешь перевезти!
pterodactyl (автор) · 2020 год
Не смогу, мне ванну на высоту 2+ метра не поднять
PaVeL-Y60 · 2020 год
А прижимные из чего сделаны?
pterodactyl (автор) · 2020 год
Так тоже сталь с лазера. Но сейчас вижу, что надо по-другому делать. Ждите годовой отчет
