Приветствую уважаемые! Сегодняшний пост посвящён палатки на крышу авто, которой начал грезить с конца прошлого года. Начало было положено еще в 2019 году когда мне захотелось палатку и я сделал палатку-книжку, отшил, водрузил на авто, но буквально сразу понял, что это все не то! Объясняю. Плюс один — это два спальника вне зависимости от условий. На этом всё! Минусы: разборка-сборка, расчехлить, растянуть все окна, двери, это потеря полезного несущего места в виде поперечин, багажника, мягкого багажника, внутреннего объема самой палатки. Одним словом все это хорошо для пикапа, когда есть объём кузова, но не для suv. Всю зиму досконально искал информацию, смотрел, подписываясь на проклетущие штаты с такими же рукастыми парнями, которые делают по-настоящему клёвые вещи для своих авто. И Вы знаете, нам есть, чему поучиться. К примеру могу сказать, что из деревянных брусков и палок, с обклеиванием стеклотканью, получаются вполне реальные вещи, которые ни чуть не хуже заводского Китая, а по себестоимости ниже в десятки раз. И вот просматривая фото и видео я увидел ролик на ютуб канале о палатке из конструкционного алюминиевого профиля. Переведя текст, для себя уяснил, что требуется профиль размером 30*60, фурнитура и т.д и т.п Загуглил в поисковике на предмет, а что же матушка Россия может предложить и о чудо, профиль и у нас продается, да и почти такие же комплектующие. Жаль, что развитие таких материалов ограничивается крупными и или вовсе лишь Москвой и Питером городами, в своём регионе я такой материал не смог найти. Ну, что, регистрируемся на сайте производителя, заходим в каталог и начинаем комплектовать свою палатку. И здесь возникает сложность, в том, что сложно без представления конечного продукта, правильно, без лишнего сформировать заказ, а главное, как правильно до миллиметров рассчитать длину и ширину с учётом всех соединителей, болтов и винтиков. Но с помощью калькулятора, ручки и бумаги вроде обрисовывается картина будущей палатки. Итак заказ сформирован, учтено на первый взгляд вроде всё, но при сборке, обнаруживается, что блин 😩 а закладных под то и то не хватает, а вот эти винты короткие, а эти длинные, а вот ручку можно было бы ещё одну. И вообще при монтаже появляются другие варианты, вовсе не те, что ты изначально планировал. Но, отступать не куда, только вперёд. И вот каркас приехал, сверловка, нарезка резьбы, сборка каркаса, установка газ лифтов, замок, отшив полотна и изменение крепления ткани к профилю, потом в конце добавилось и сложность в установке на авто. Но все это интуитивно понятно и здесь дело не в скорости, а в точности действий, одно не верное решение и всё! Так и произошло на финальном этапе при монтаже на авто. Дело плёвое, исправим. Но впредь это недопустимо. Но итогом всего этого летнего изобретения я доволен, она стоит на авто, она в рабочем состоянии, но работы будут продолжены. Сейчас в работе три поперечины под крепления от Плюшкин — Самара (Дима) за них скажу одно, качество огонь 🔥. Палатка будет демонтирована, и поставлена на полноценные поперечины с креплениями, максимально придавлена к крыше, высота 50 мм. Будут установлены два фиксатора для дуги растяжки полога над входом, будут установлены два крепления лестницы, будет установлена стягивающая резинка по бокам и торцу палатки, что бы при складывании палатки, ткань не выходила за каркас, будет перешит тент палатки, будет в монтирован второй вход с правой стороны с москитной сеткой и будет сделана вентиляция, палатка будет растянута по правильному через паз профиля и пришита дополнительная юбка для отведения воды со стенок. Сейчас палатка подвешена и возможно это вариант, но требующий тоже доработки, дополнительные подвесы. Возможно будет монтирована крепежная рейка Стократ и уже к ней будут установлены поперечины и солнечная панель, будут подсоединены доп.стоп сигналы. Во всем остальном функционале палатка готова на все 💯
Выводы: Однозначно — это новый формат размещения в поездках. Если для Российского автопутешественника — это ещё в дикость, то для загнивающих штатов это вполне нормальное явление. И поверьте это действительно здорово!
При изготовлении палатки из КП нужно четко понимать что Вы хотите в итоге получить:
- Палатка и только палатка
- Палатка + бокс

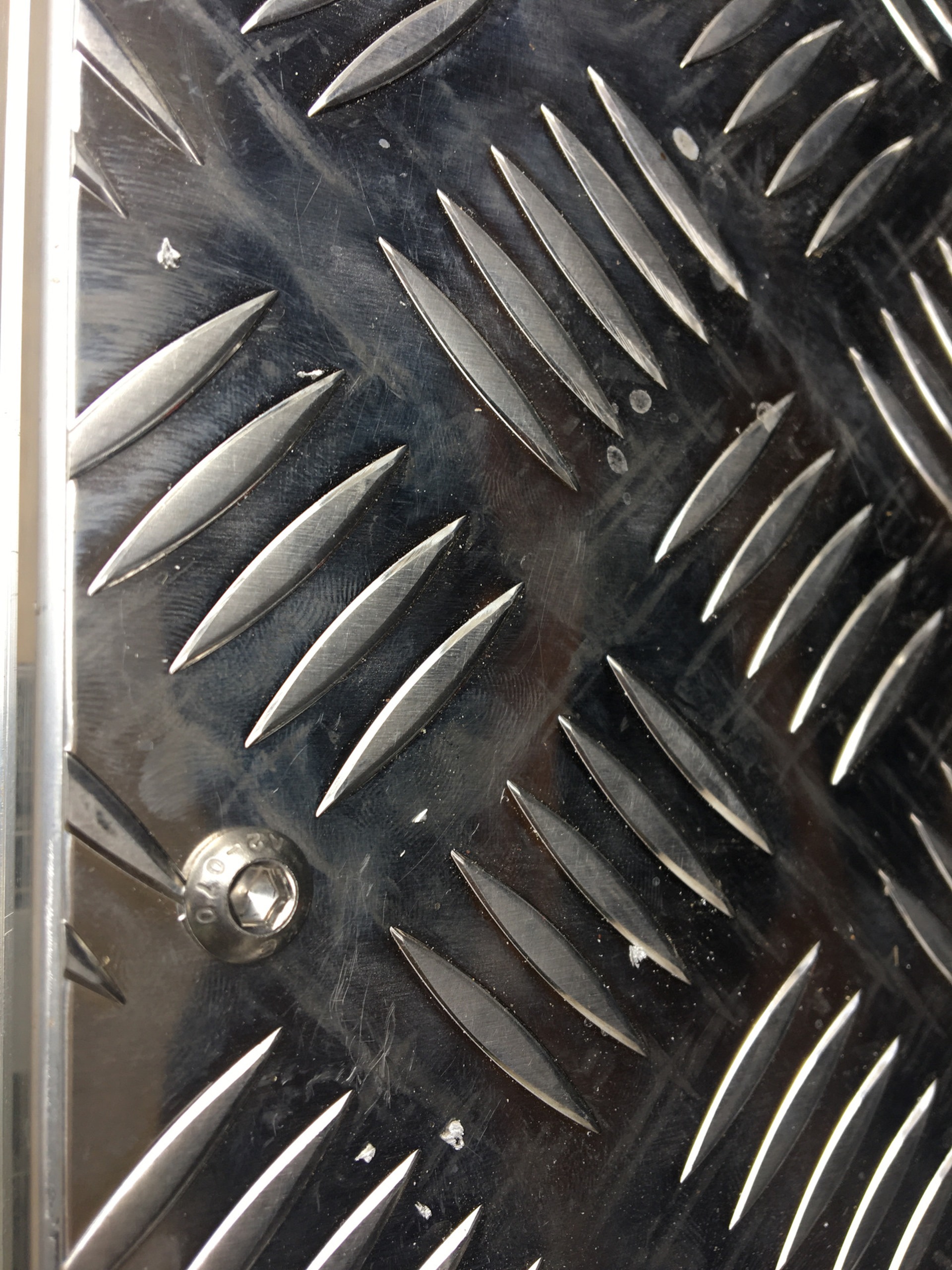

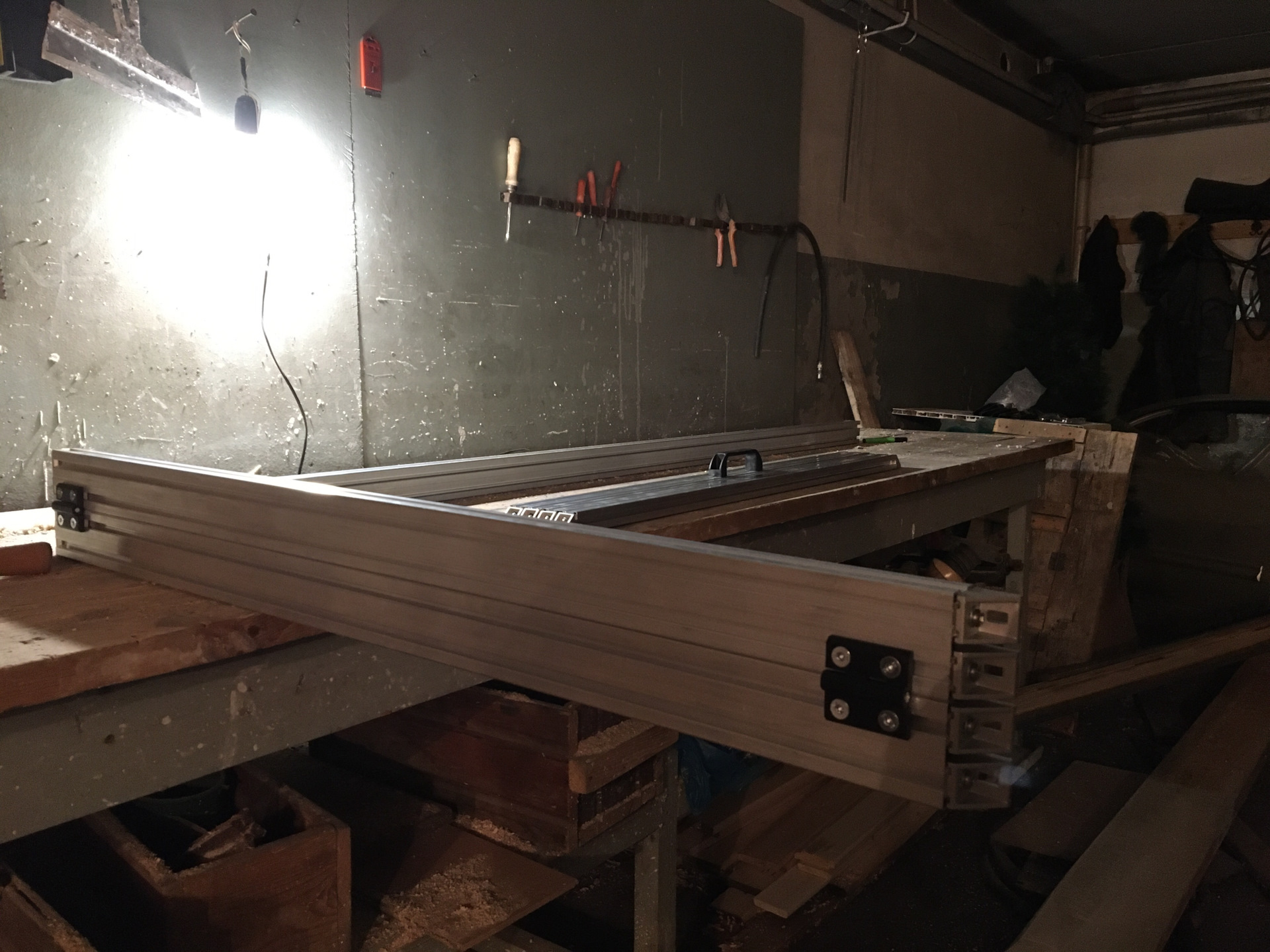

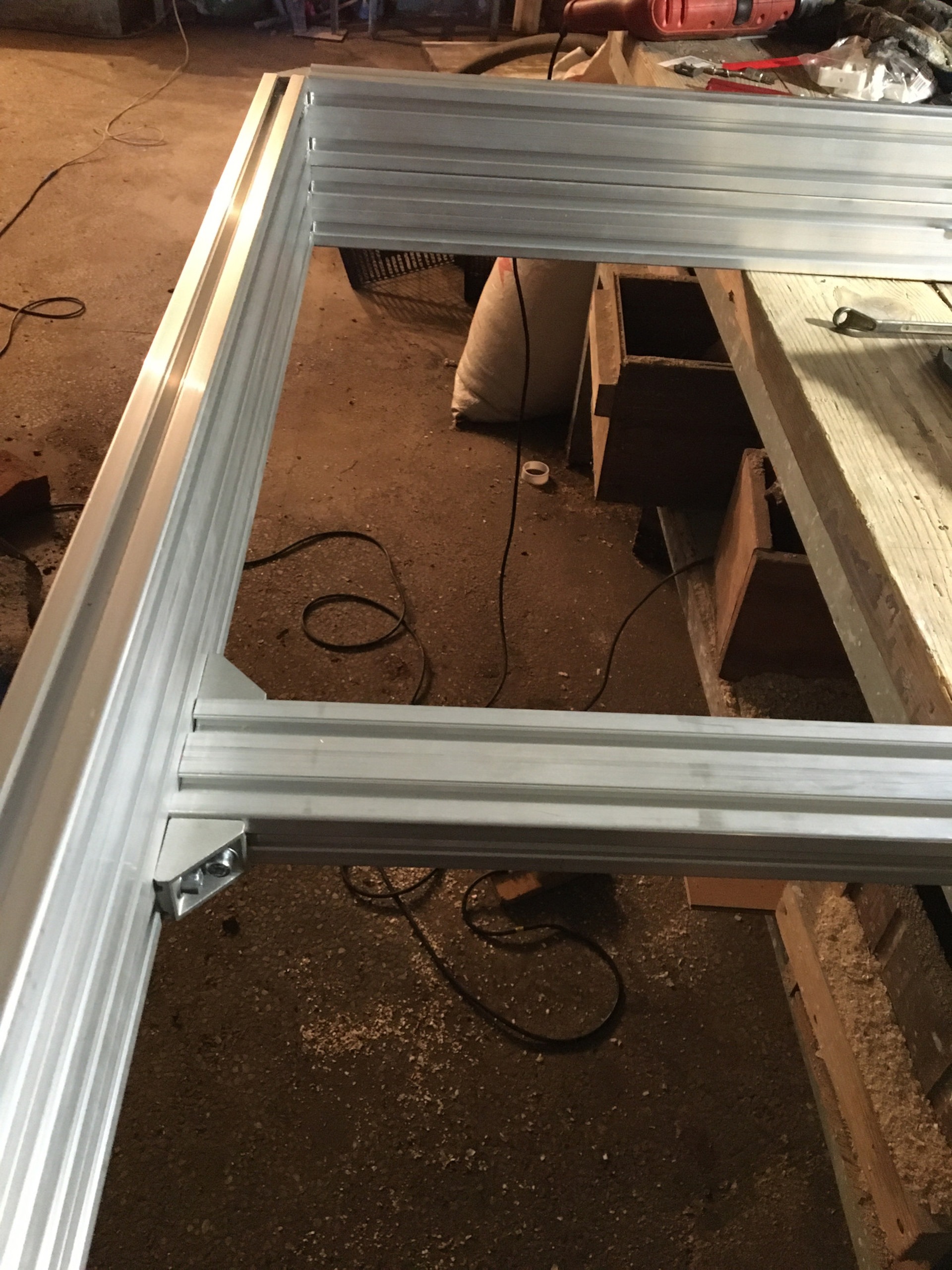

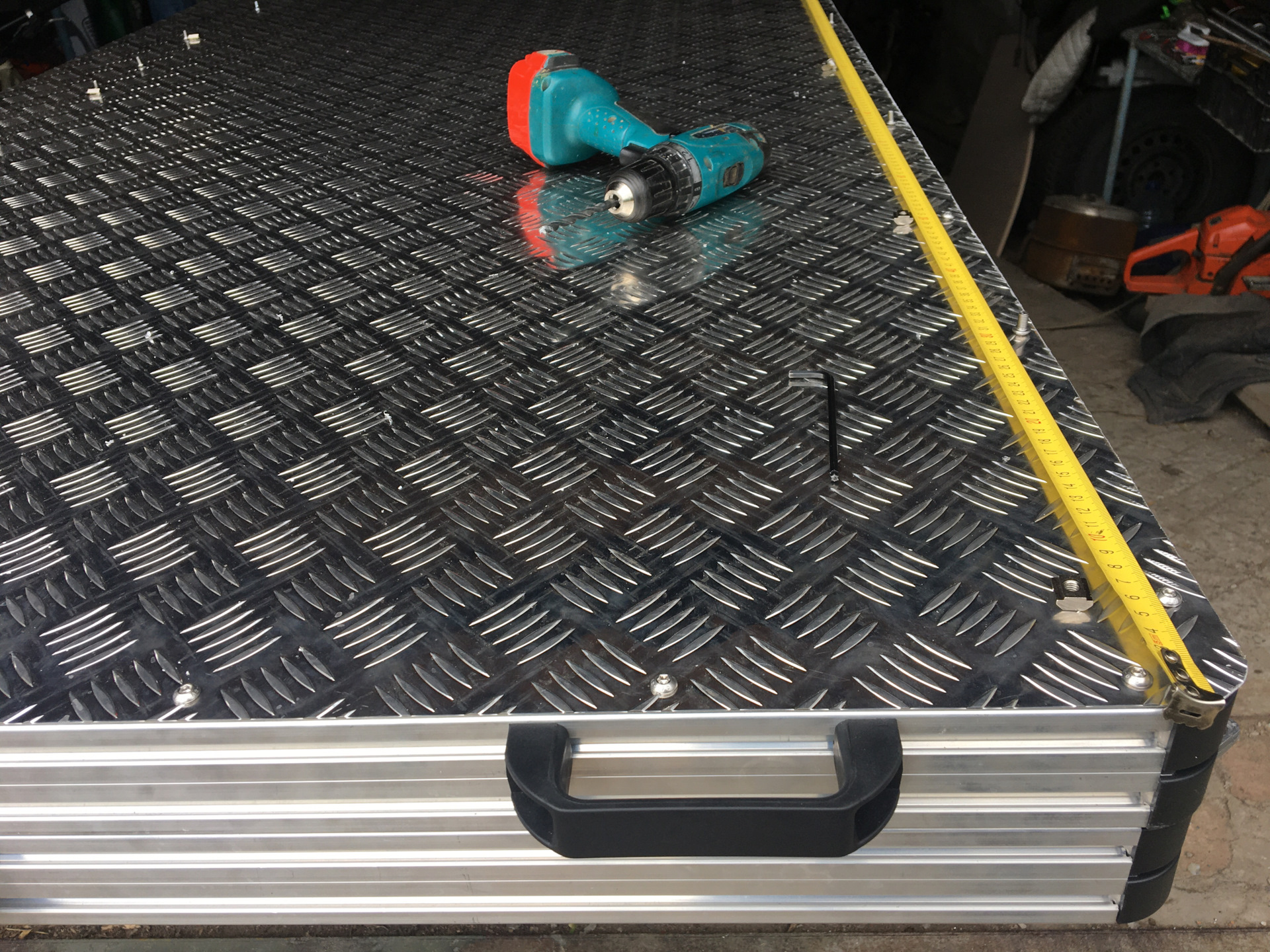

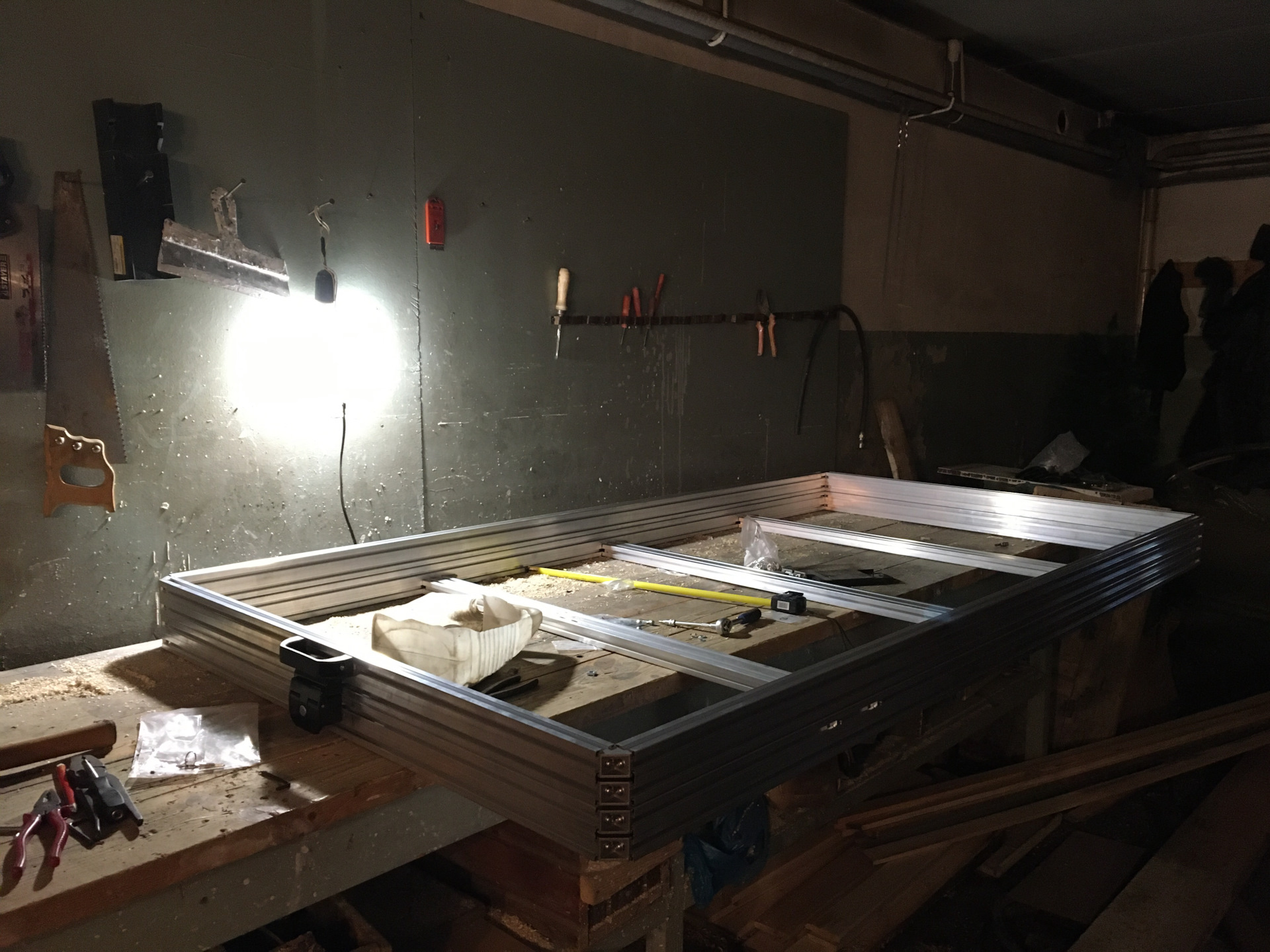

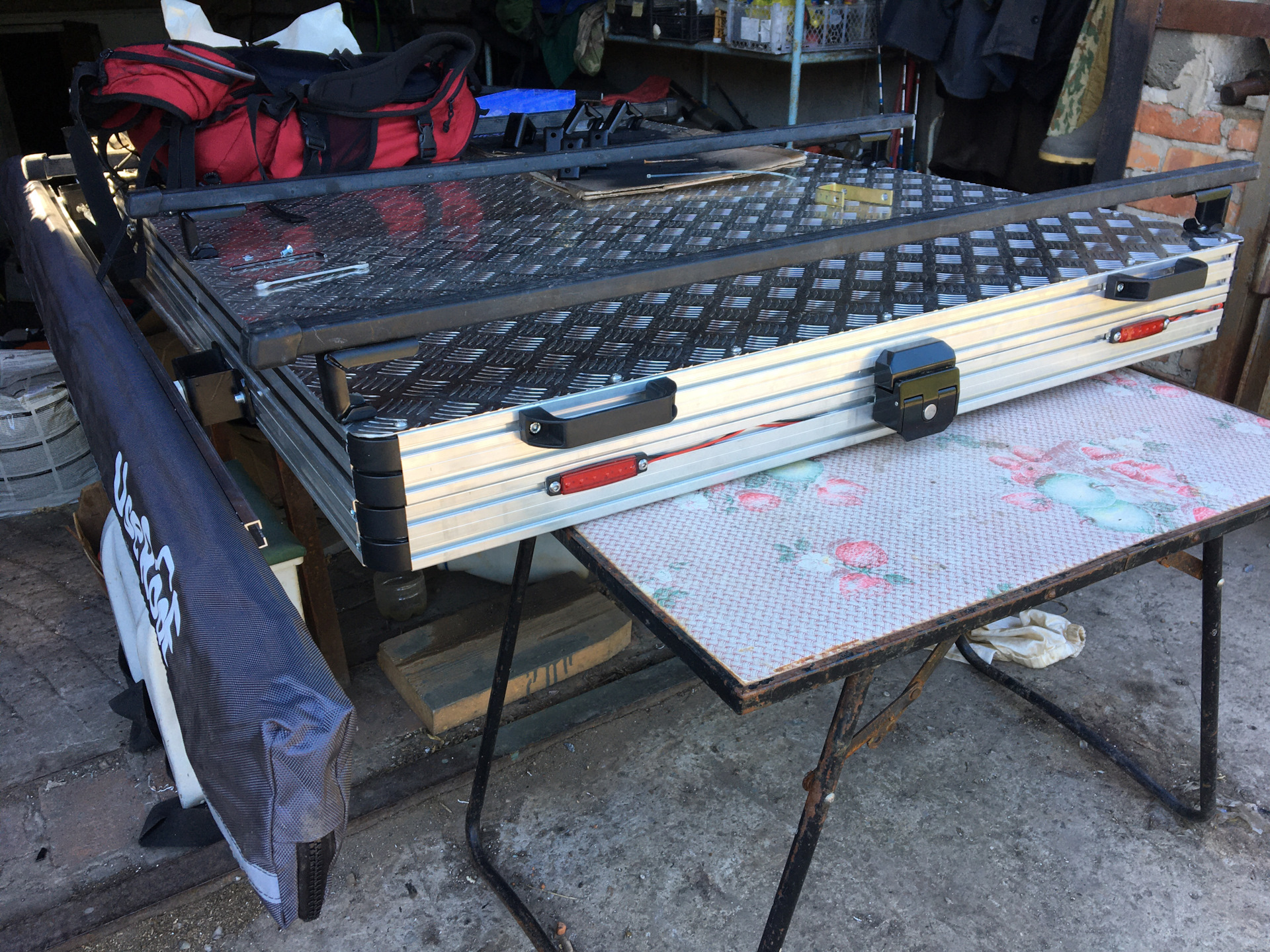

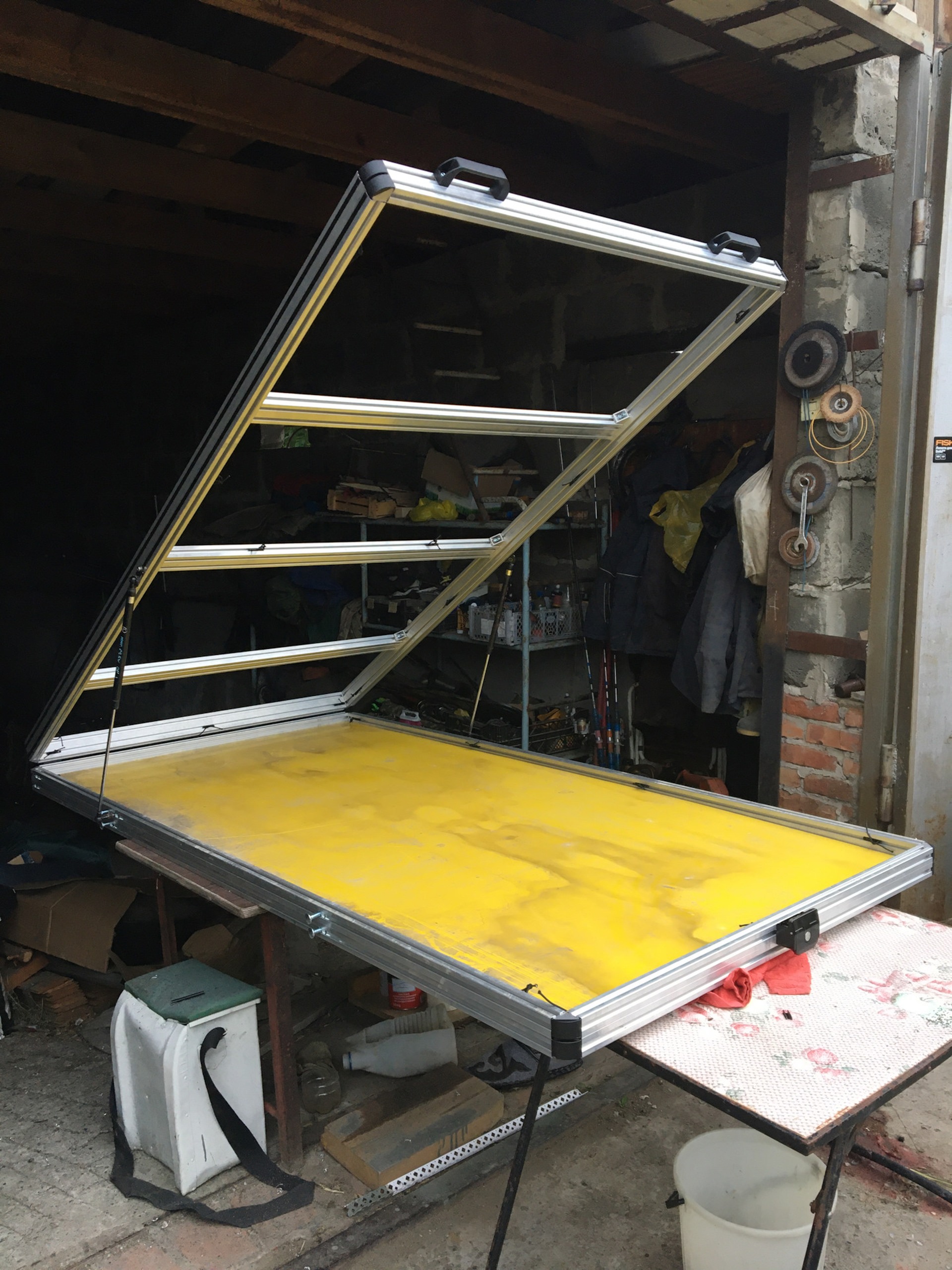

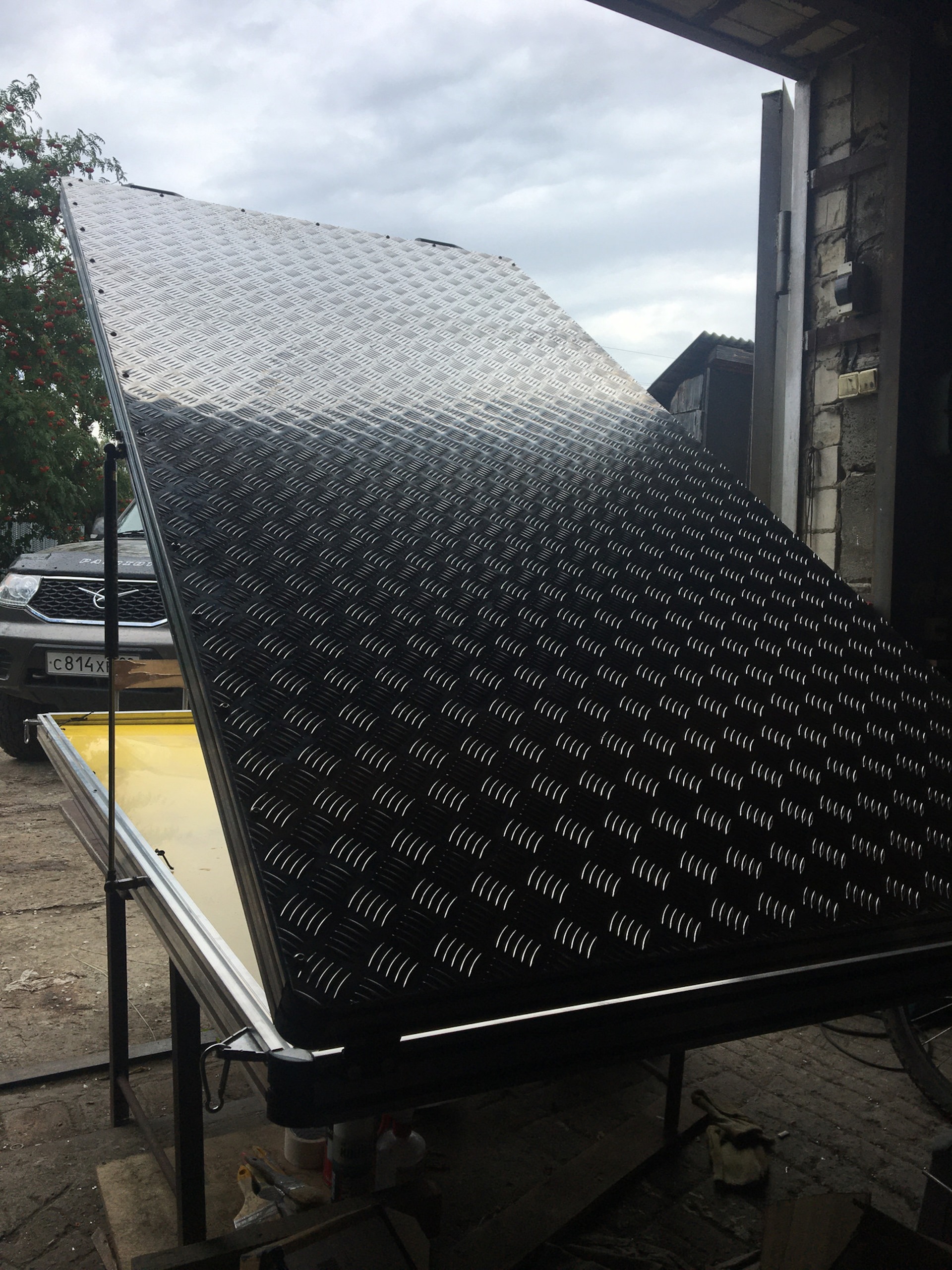

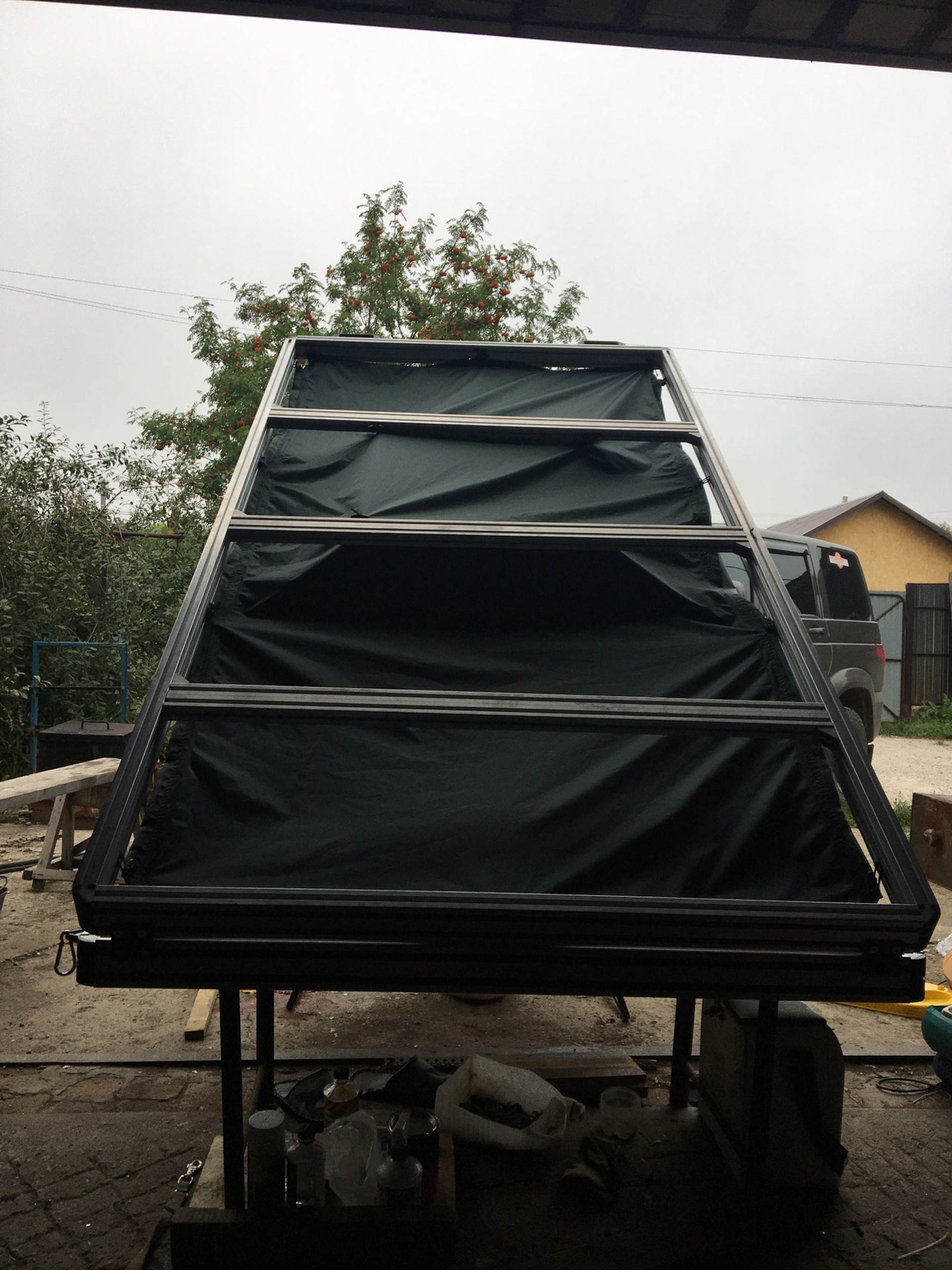

- Бокс-Палатка Почему нужно понимать? Эти три варианта можно собрать из разного профиля, Соответственно получить три варианта размеров. Чем выше профиль, тем выше будет каркас тем самым полезное пространство внутри палатки и ее можно использовать как бокс. Я использовал КП 30*60 и получил второй вариант с высотой 120 мм высоты и сейчас понимаю, что в идеале использовать 30*90 с 30*60 или с 30*90 здесь уже высота будет более интересная 150-180 мм. Можно конечно собрать на 240 мм но это уже будет ящик. По настилам. Долго искал вариант что положить на дно и чем накрыть крышу. В случае с американцем и японцем, они использовали легкий, прочный материал на основе алюминиевых сот, но у нас в России цена крайне дорогая. По этому на дно я положил композитный материал алюкобонд 4 мм, на крышу лист рифленого алюминия толщиной 1.2 мм. Суммарный вес палатки 46 кг это прекрасный вес, не дающий никаких побочек на крышу, управляемость. Себестоимость ещё не считал, но в бюджет тот, что планировал уложился, ещё и остались деньги на доработки. Ну вот вроде всё.
Всем благ.
Архивные комментарии
izvetra · 2021 год
Отлично!
evsevs · 2021 год
Огонь!
HardSkif · 2021 год
Огонь
Vasil768 · 2021 год
Круть, ещё б фото открытого, на верху установленного уже))
OpenSiberia (автор) · 2021 год
vadymkyr · 2021 год

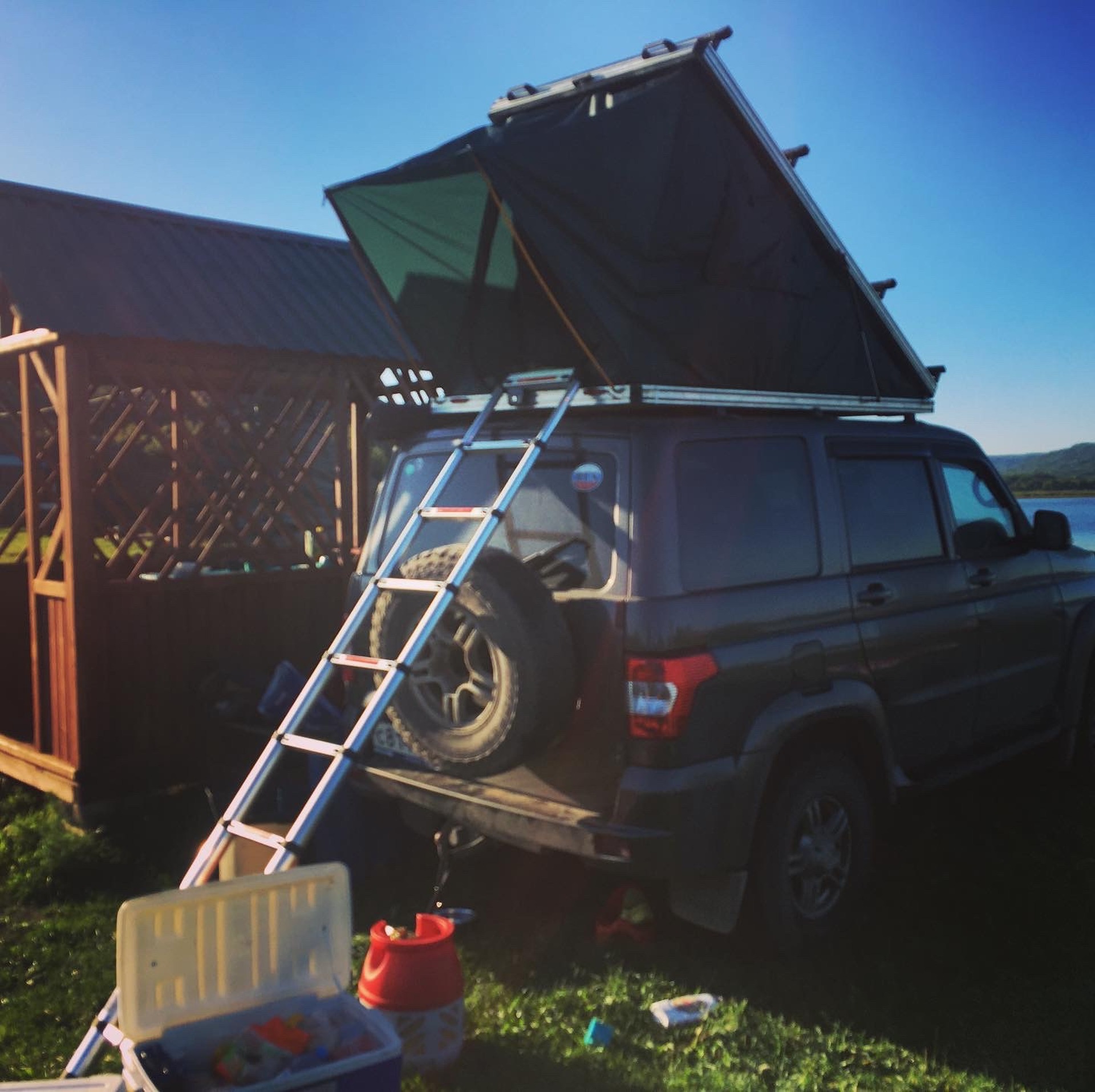

лестницу где возите?
n1788 · 2021 год
это же телескопичка, она размером с рюкзак городской в сложенном виде, можно и в палатку кинуть.
vadymkyr · 2021 год
у меня такая же лестница, я в курсе)
OpenSiberia (автор) · 2021 год
vadymkyr
лестницу где возите?
Лестница в багажнике под полкой идеальное место для неё там. Позже возможно в сумке будет на запаске.
vadymkyr · 2021 год
тоже сейчас занимаемся шитьем сумки на запаску. А лестница в палатку идеально помещается, а чехол от лестницы можно использовать для обуви.
Kolyan-Patriot · 2021 год
Супер получилось. а ткань сам отшивал или заказывал?
OpenSiberia (автор) · 2021 год
Ткань отшил у друга.
vadymkyr · 2021 год

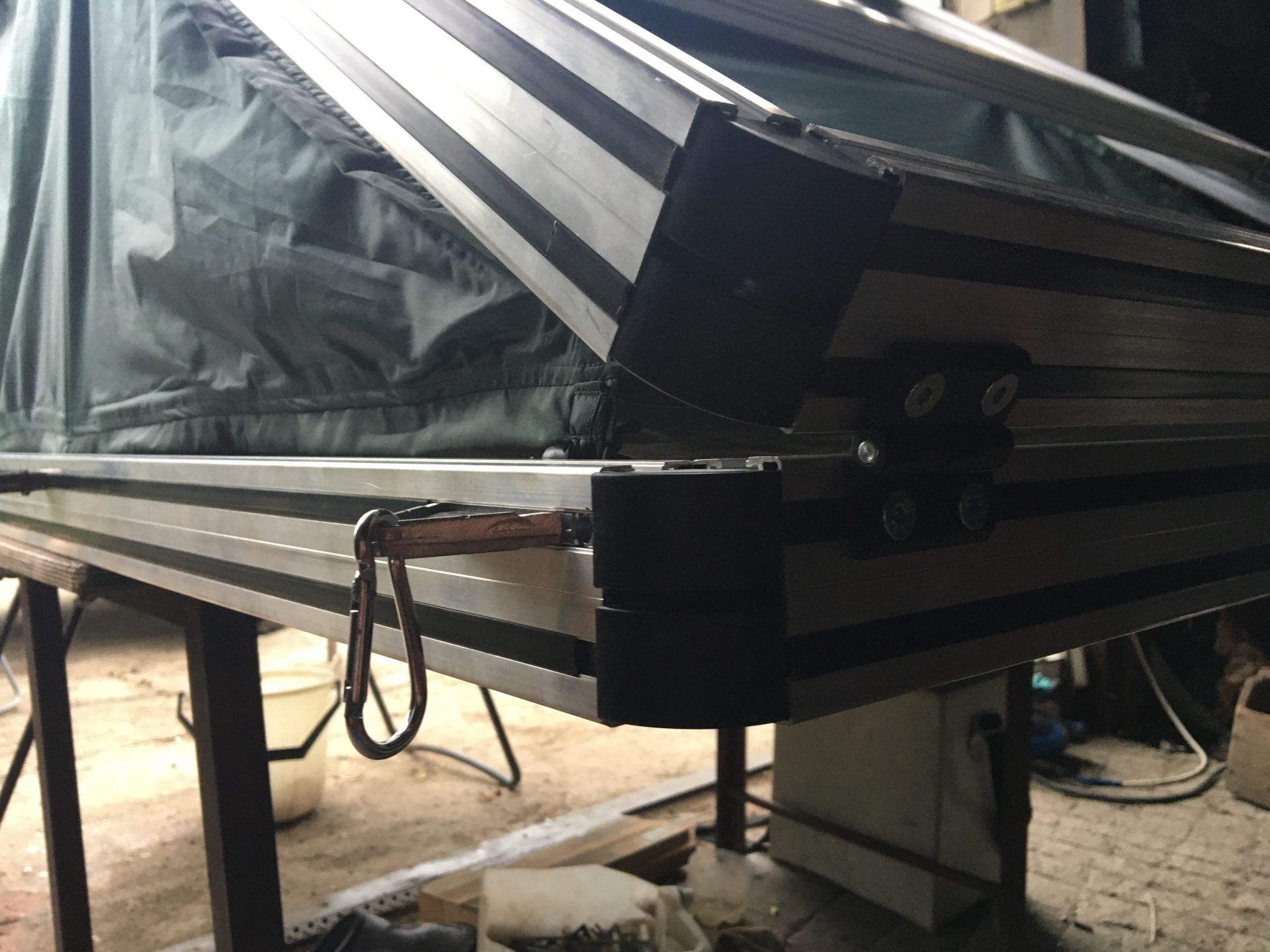

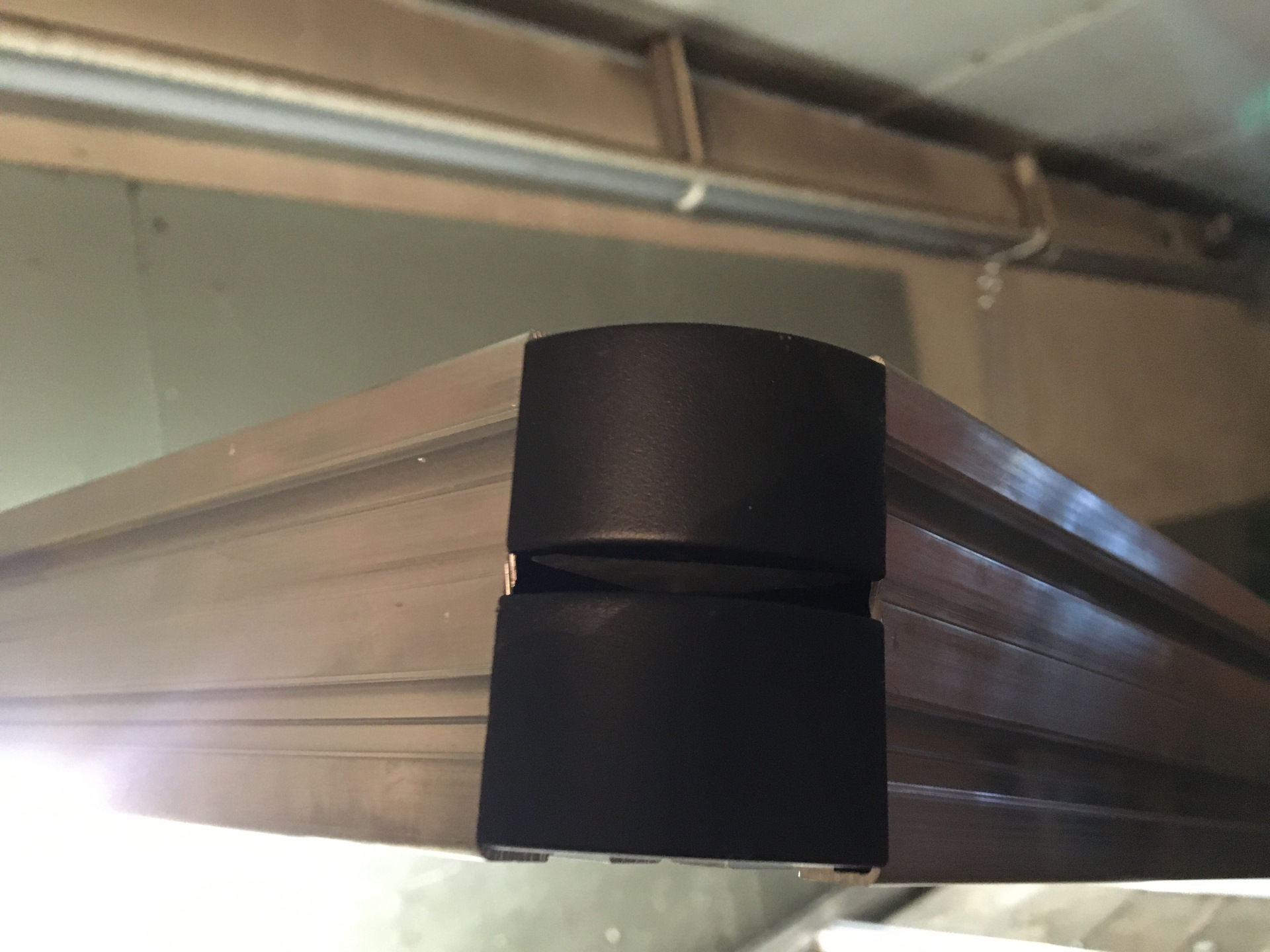

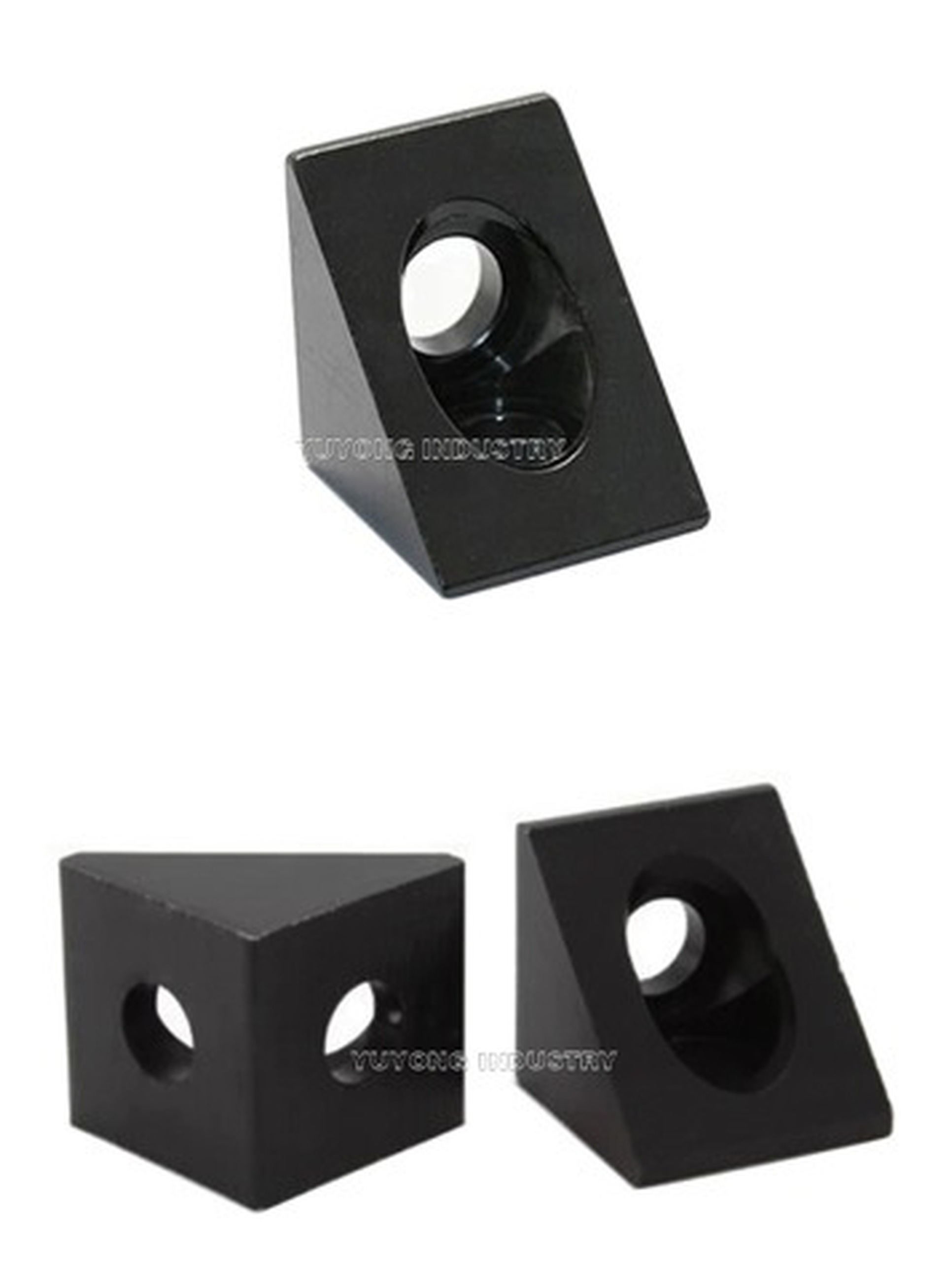

много думал, чем внешние углы сделать на палатке, ваш вариант тоже рассматривал, но сразу откинул, т.к. заглушки улетят от первой же ветки) Такой вариант понравился, как на фото. Ноу нас их не нашел в продаже, а с если али заказывать, мне выходило где то 6000 руб только на эти уголки. Взял закругленный профиль. У него и жесткость наверно самая большая будет из всех соединений. Так вы уже ночевали в палатке или еще нет?
OpenSiberia (автор) · 2021 год
Ночевали уже. В предыдущем посте я написал о поездке.
Black1979 · 2021 год
делал спальник из такого профиля, боюсь спросить ценник данного дивайса. Если конечно вы не работаете на производстве по изготовлению профилей.
vadymkyr · 2021 год
мне такая палатка пока что обошлась в 60+. И есть еще к чему руки приложить) нов эту стоимость еще входят 2 панели солнечные по 100вт и MPPT контроллер 30А
OpenSiberia (автор) · 2021 год
Black1979
делал спальник из такого профиля, боюсь спросить ценник данного дивайса. Если конечно вы не работаете на производстве по изготовлению профилей.
Стоимость не три копейки. У меня ещё не все подсчитано но 60000₽ однозначно!
ABTOMAH71 · 2021 год
Отличная работа! А сверху чехол какой-нибудь или юбку внизу? Чтобы в дождь, вода по бокам не стекала прямо в нижнее корыто.
OpenSiberia (автор) · 2021 год

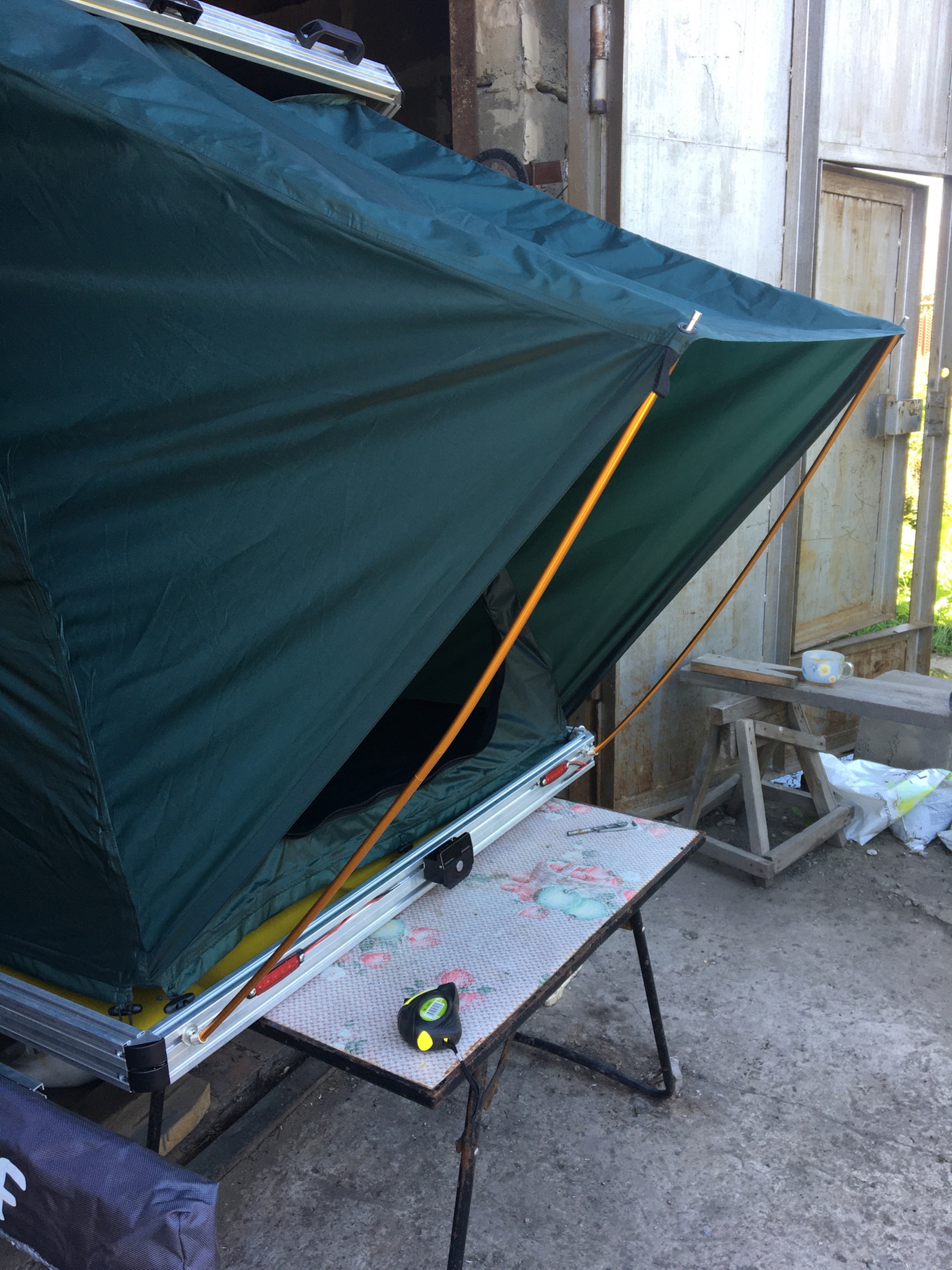

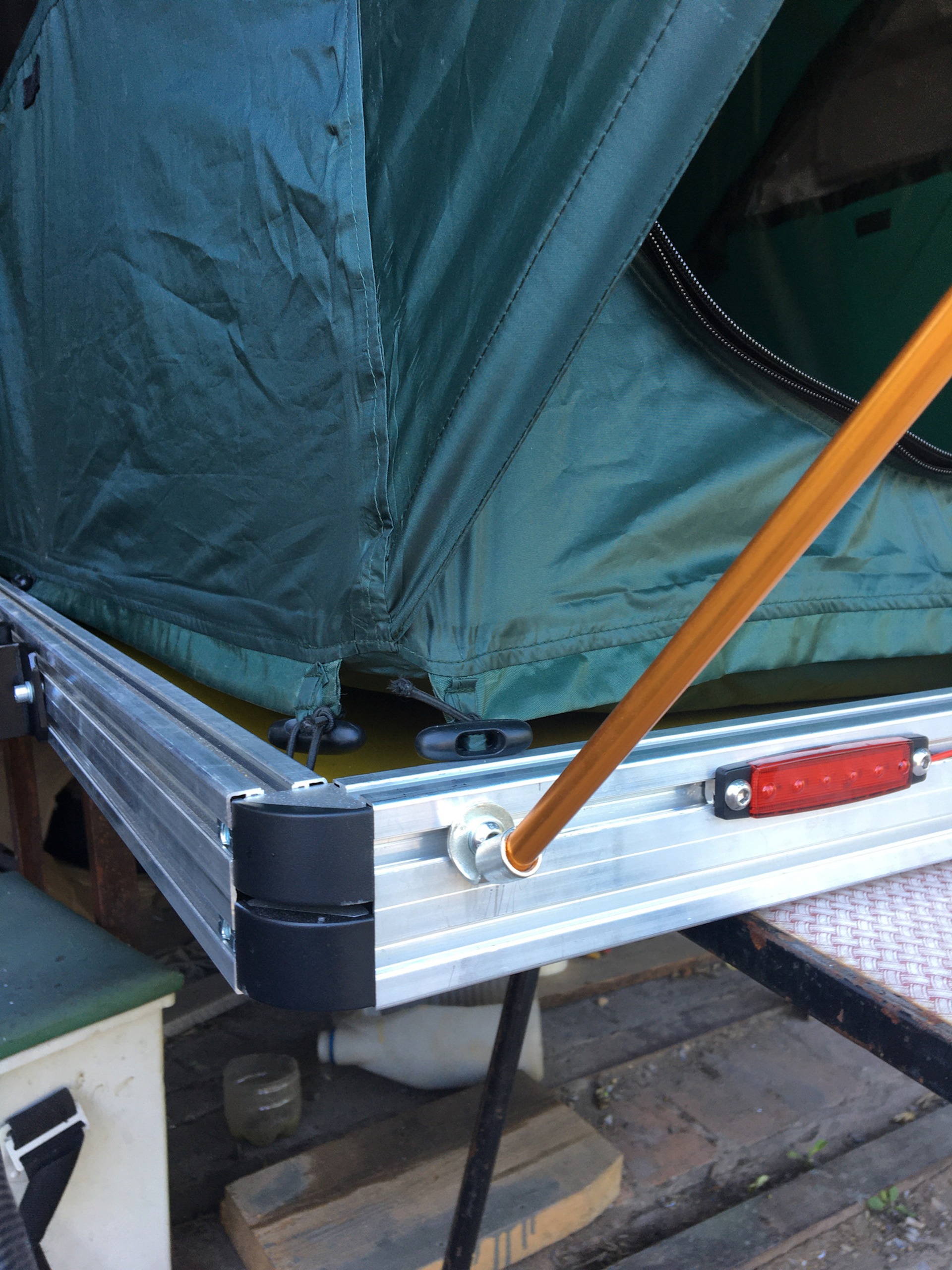

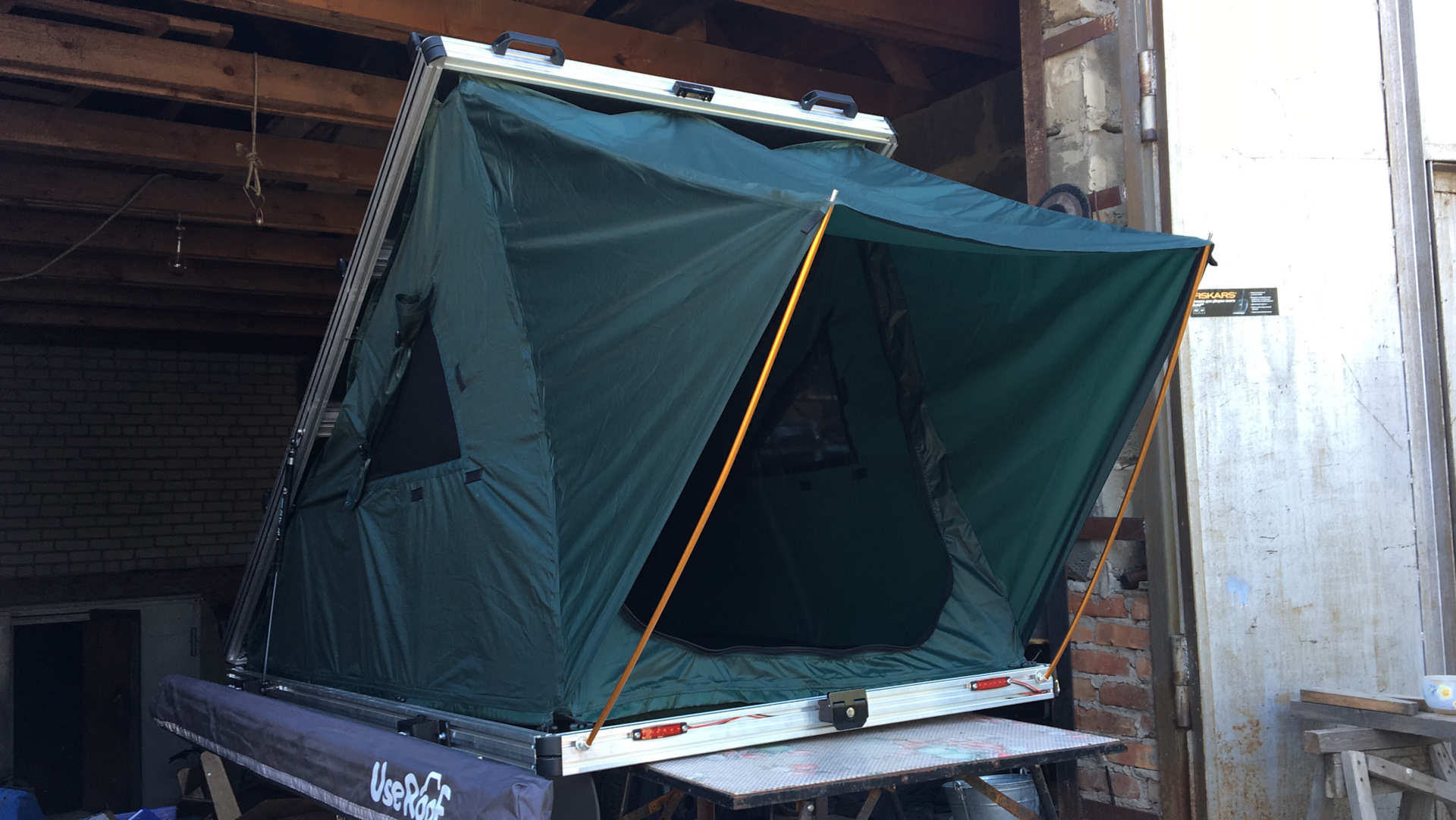

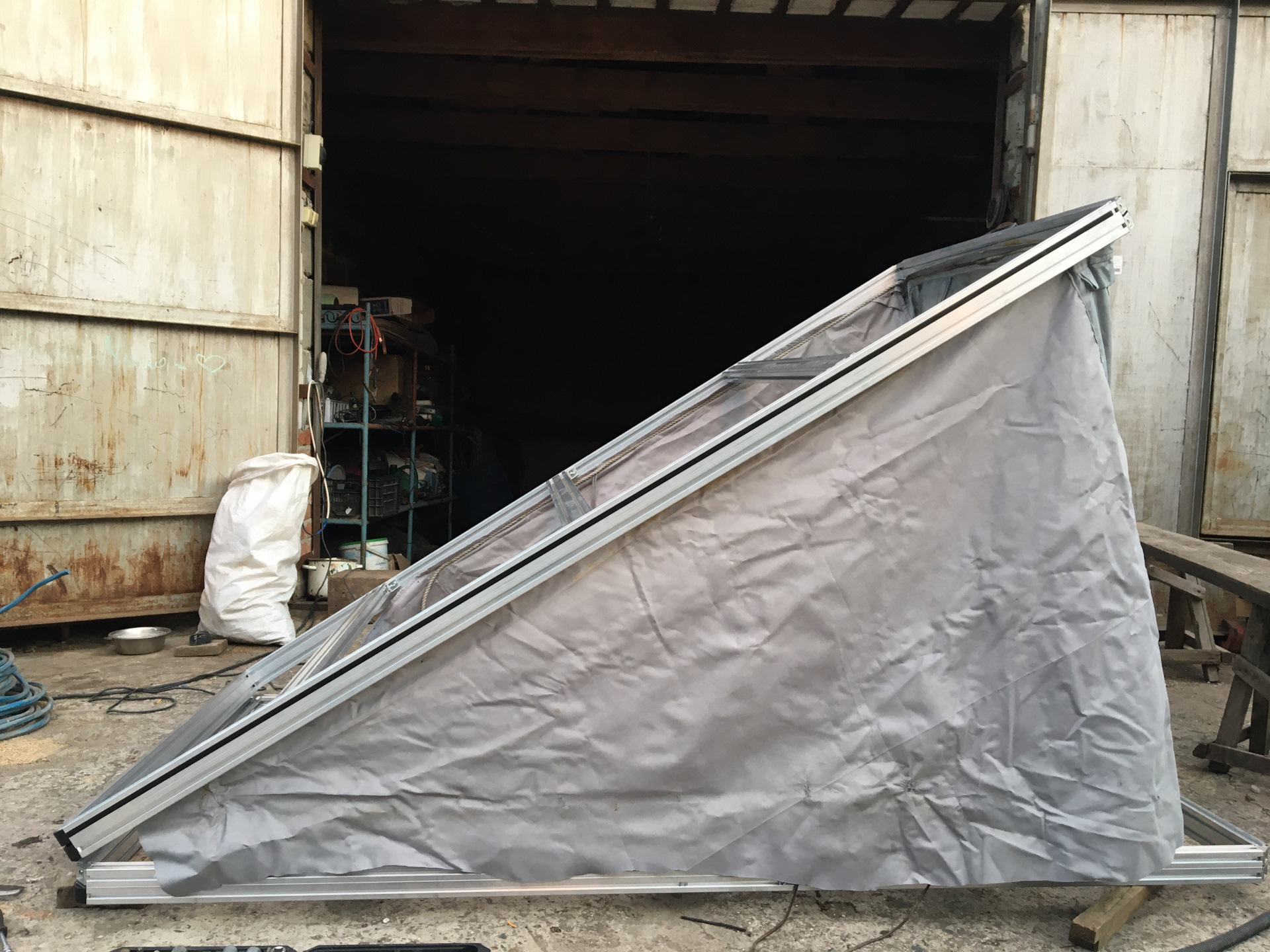

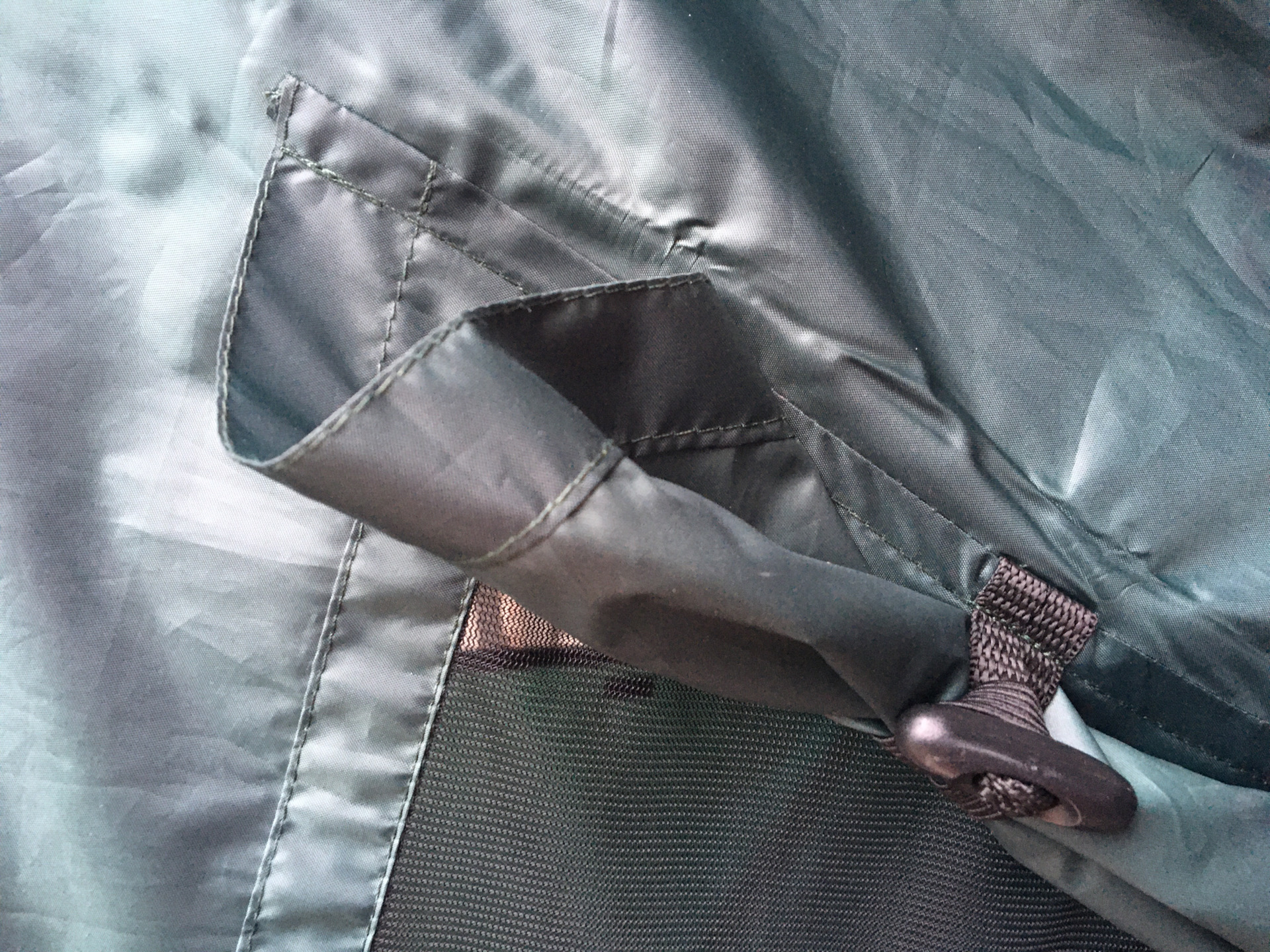

Изначально все так и планировалось. И уже был отшит тент палатки, в нем были сделаны карманы, которые заправляются в паз профиля и уже потом во все это вставляется распорка в виде пластины, трубки. Но входе одевания возникла сложность монтажа, но это было из-за того, что под рукой не оказалось нужного материала (распорки). В ходе и родилась идея о подвешивании палатки к профилю на фото видно как. И этот вариант имеет место быть, его главное преимущество это легкость монтажа-демонтажа. И если оставлять его как основной, то нужно добавлять как пуговиц как минимум по 6 шт со стороны и по три по торцам, так ещё и обязательно юбку. Юбку при любом раскладе надо. По этому сейчас я буду снимать тент и все же попробую закрепить его в профиле, тем более нашёл чем.
Evil-G · 2024 год
Подскажите, пожалуйста, а где заказывали профиль?
OpenSiberia (автор) · 2024 год
Сейчас эта палатка стоит дорого. По это у предлагаю воспользоваться готовому варианту. На авито www.avito.ru/barnaul/zapc…source=soc_sharing_seller Профиль заказывал через собери завод!
