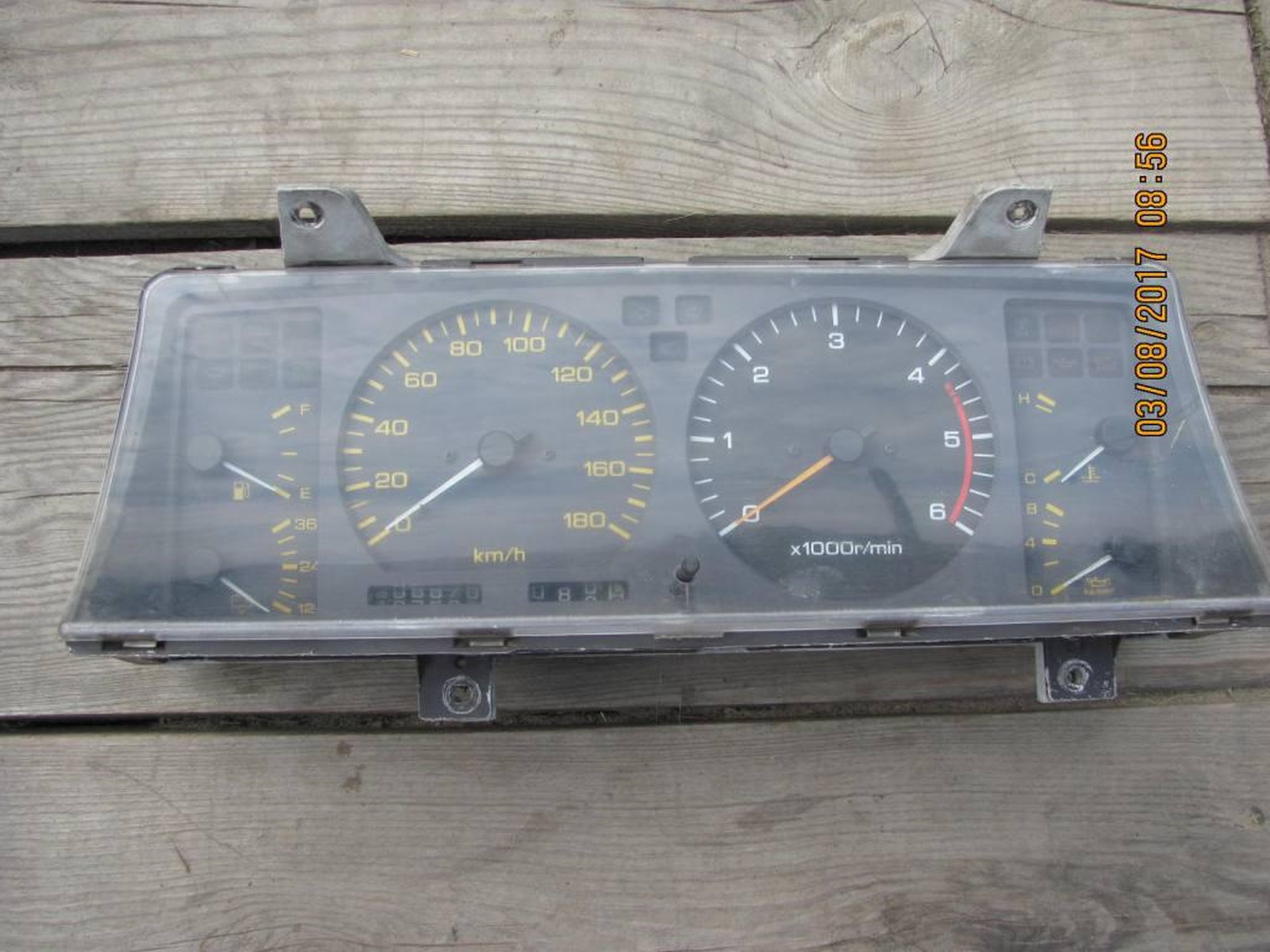

Восстанавливал я проводку на Сафаре в все началось после замены двигателя с TD42 на TD42T предыдущим хозяином. Не оказывал тахометр, глючил уровень топлива. п
началось с с датчика уровня www.drive2.ru/l/479472282935231164/
дальше все понеслось все остальные приборы, спидометр тахометр, вольтметр, давление масла, температуры, уровень топлива, вот результат переделки

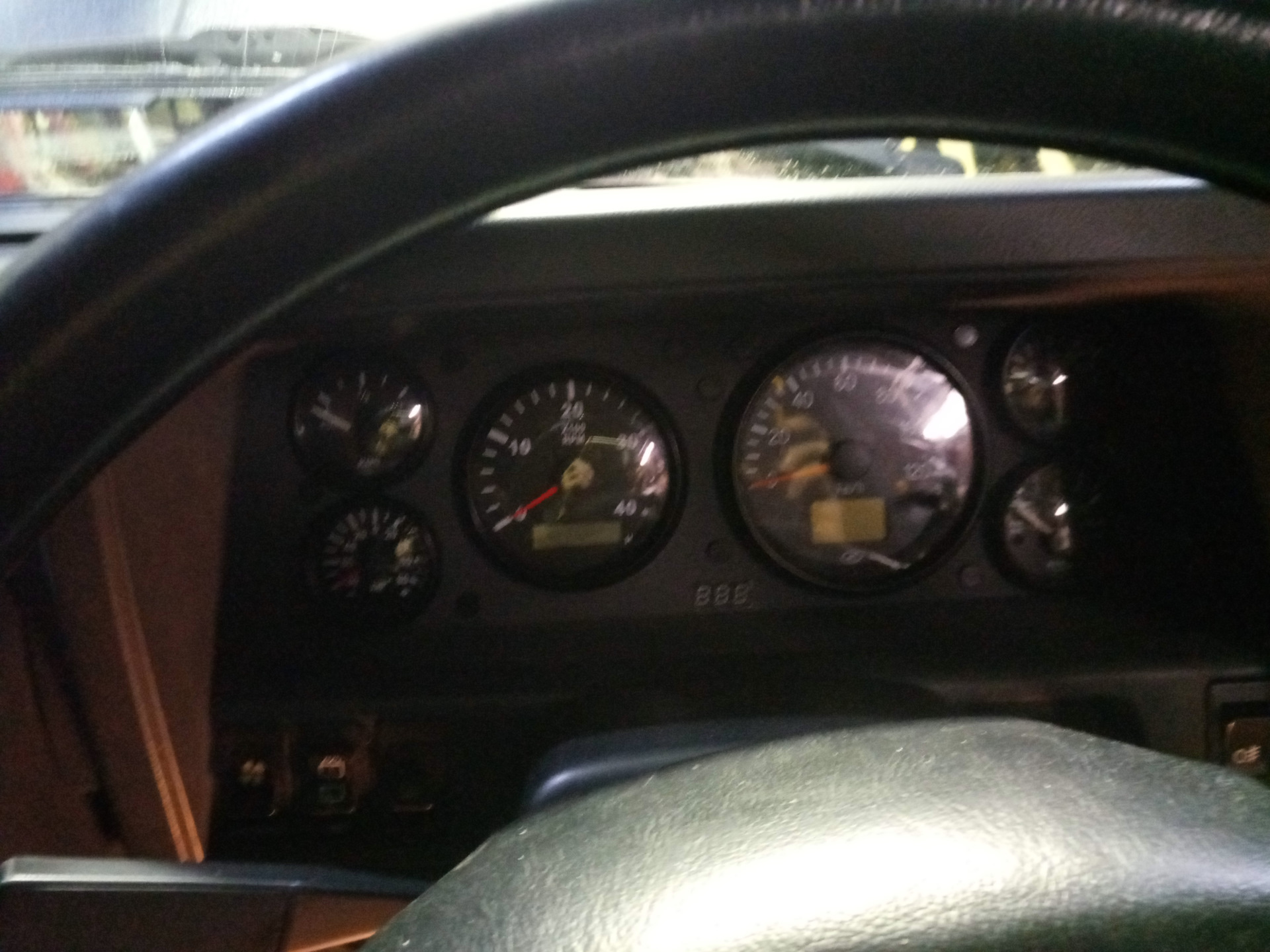

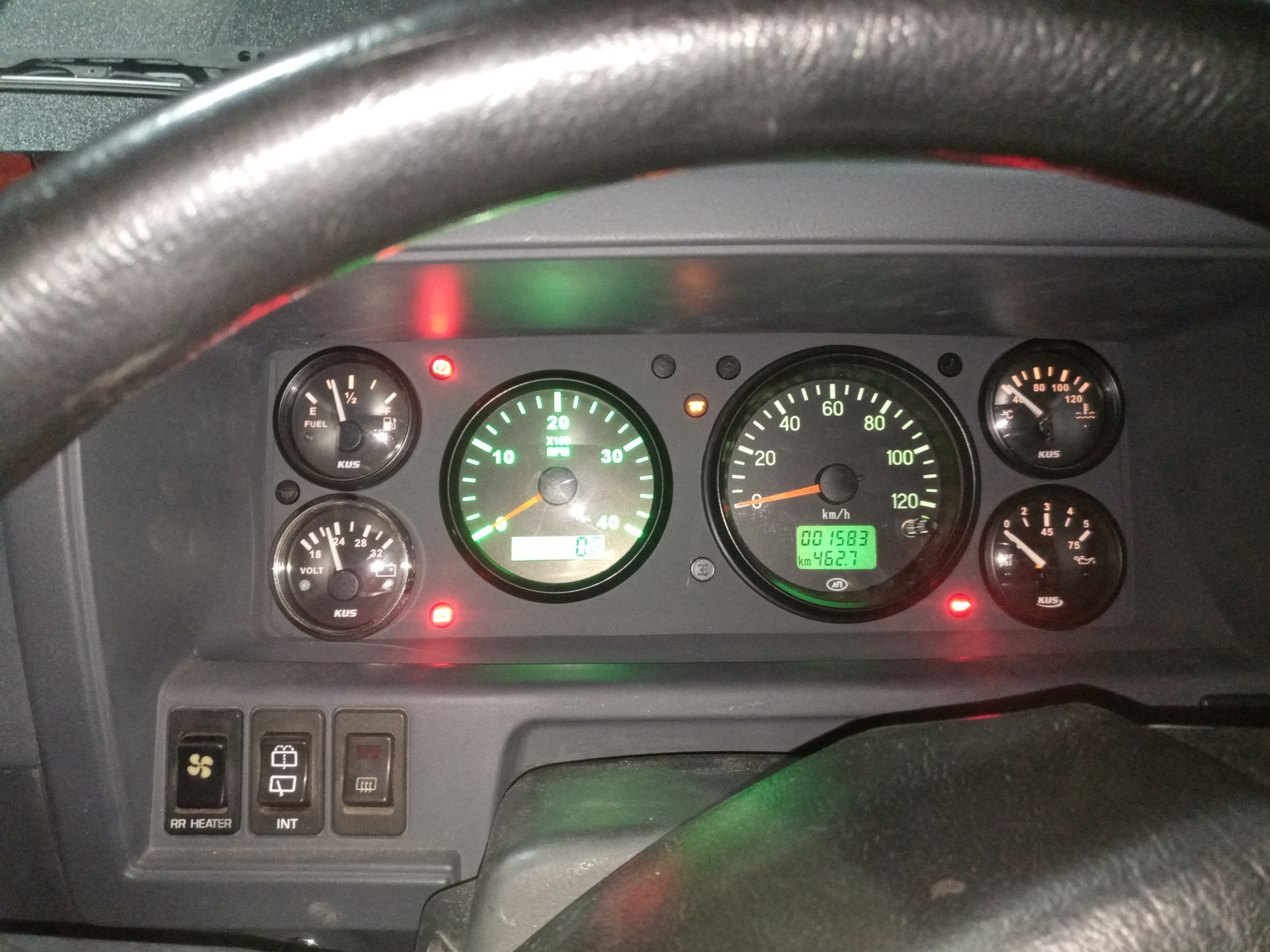

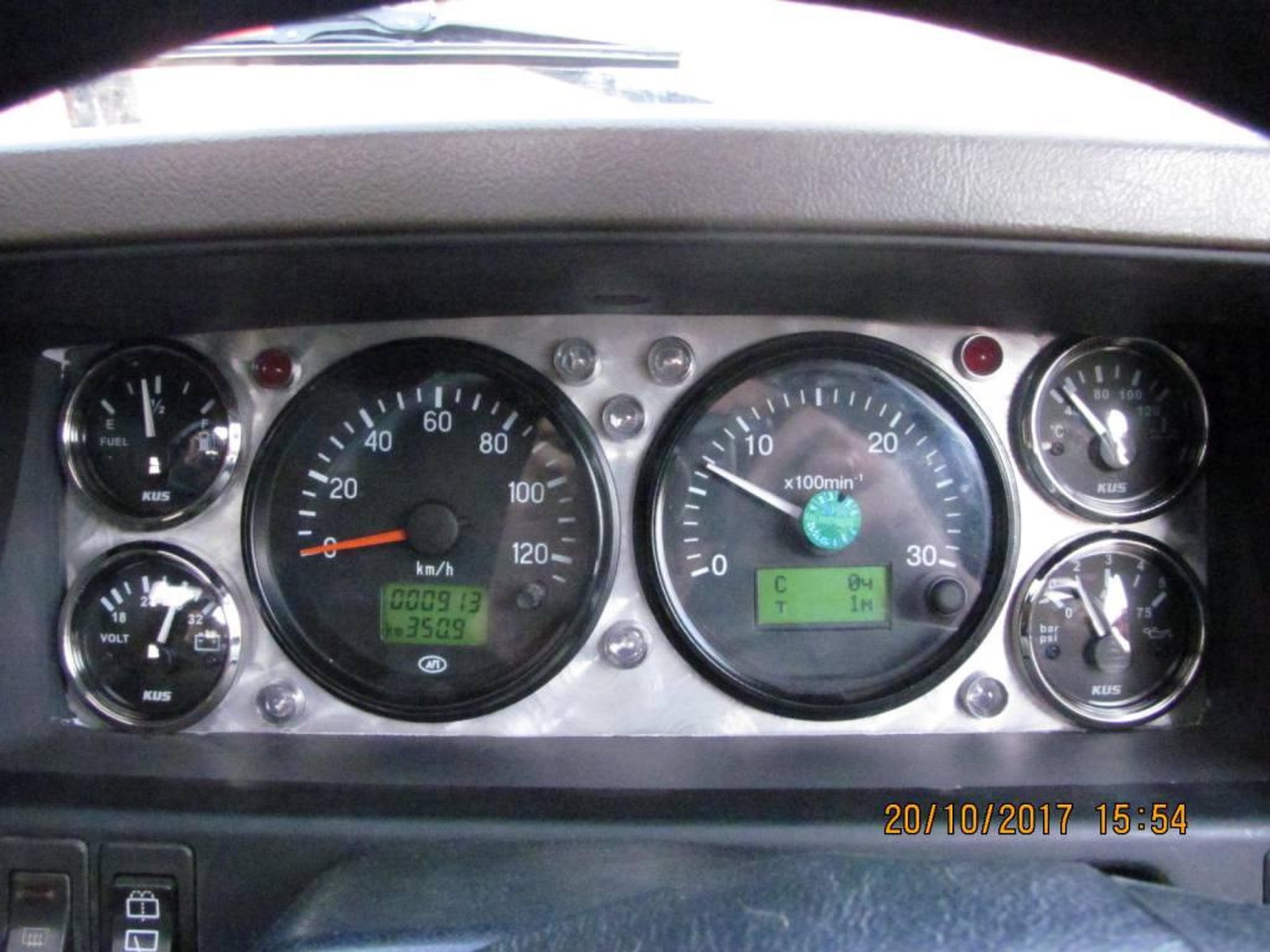

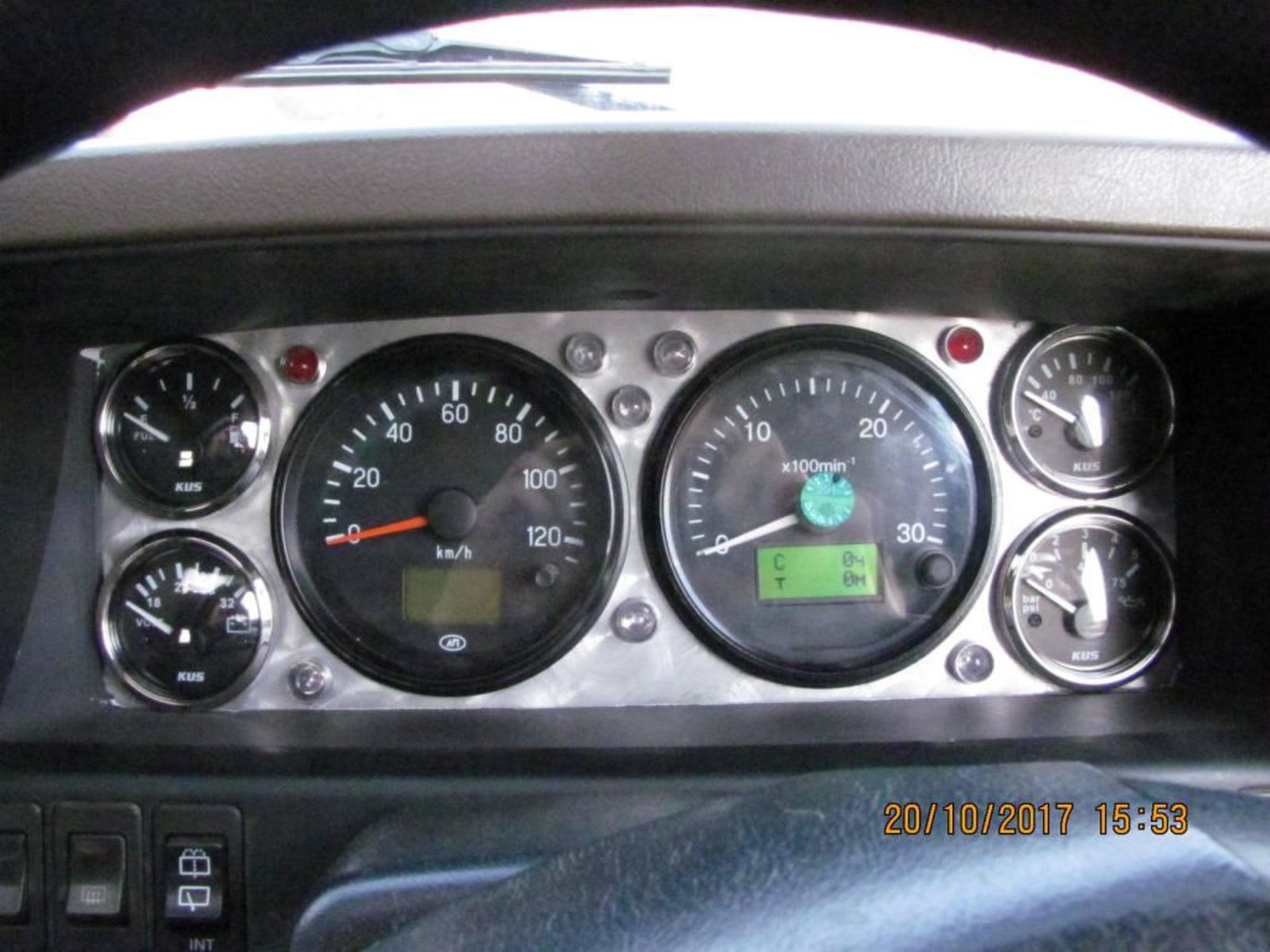

при включенном замке зажигания

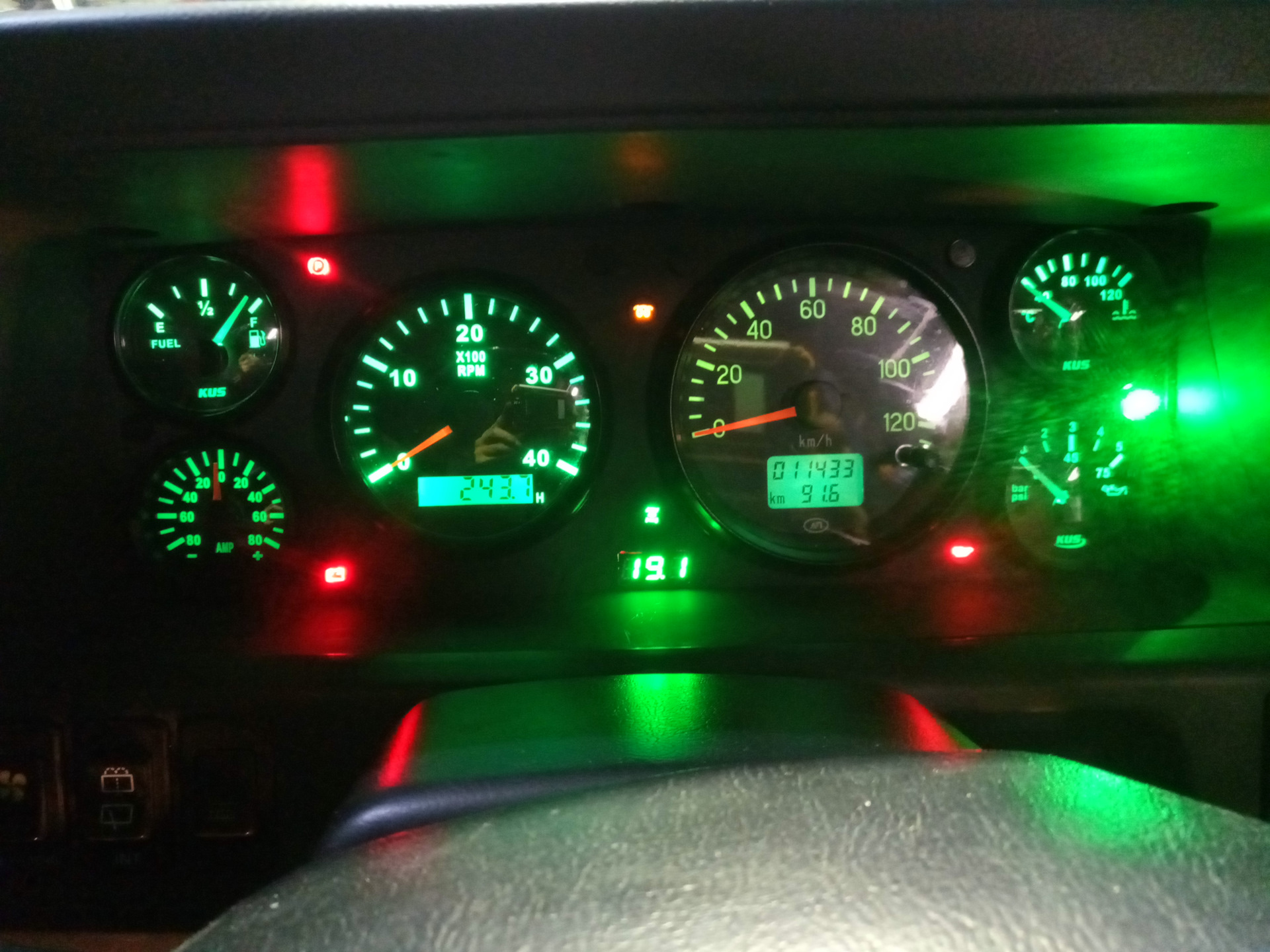

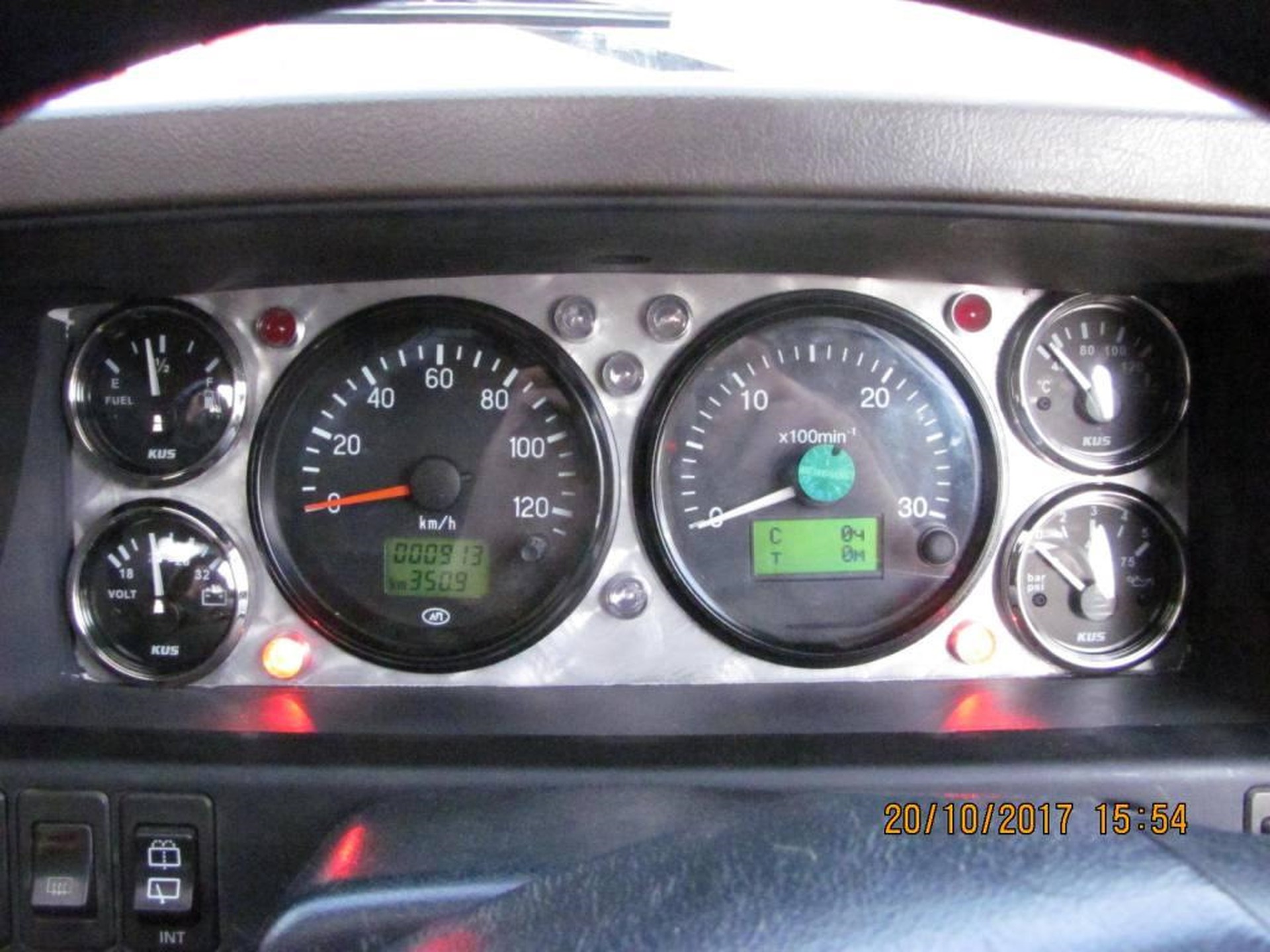

при заведенном двигателе

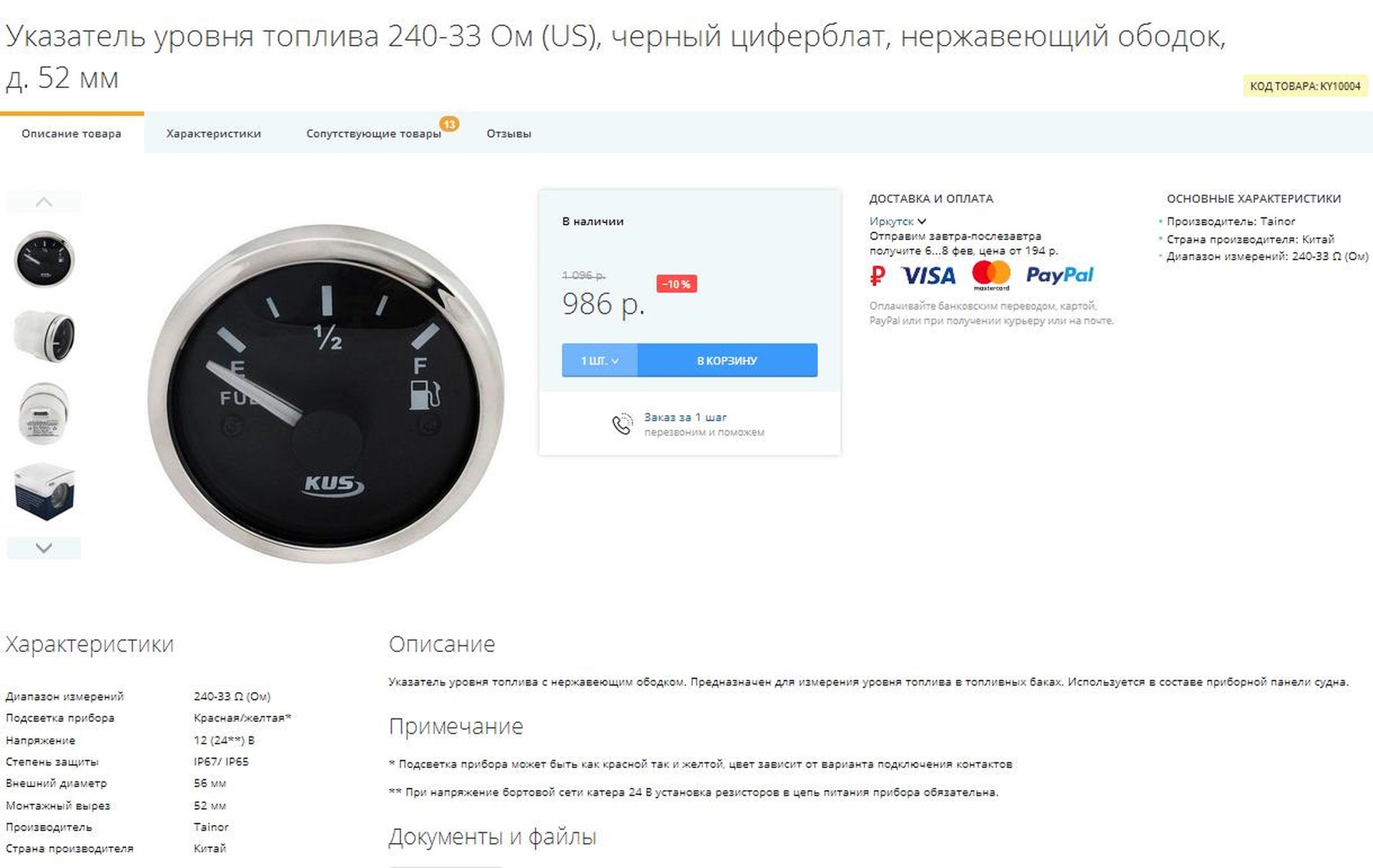

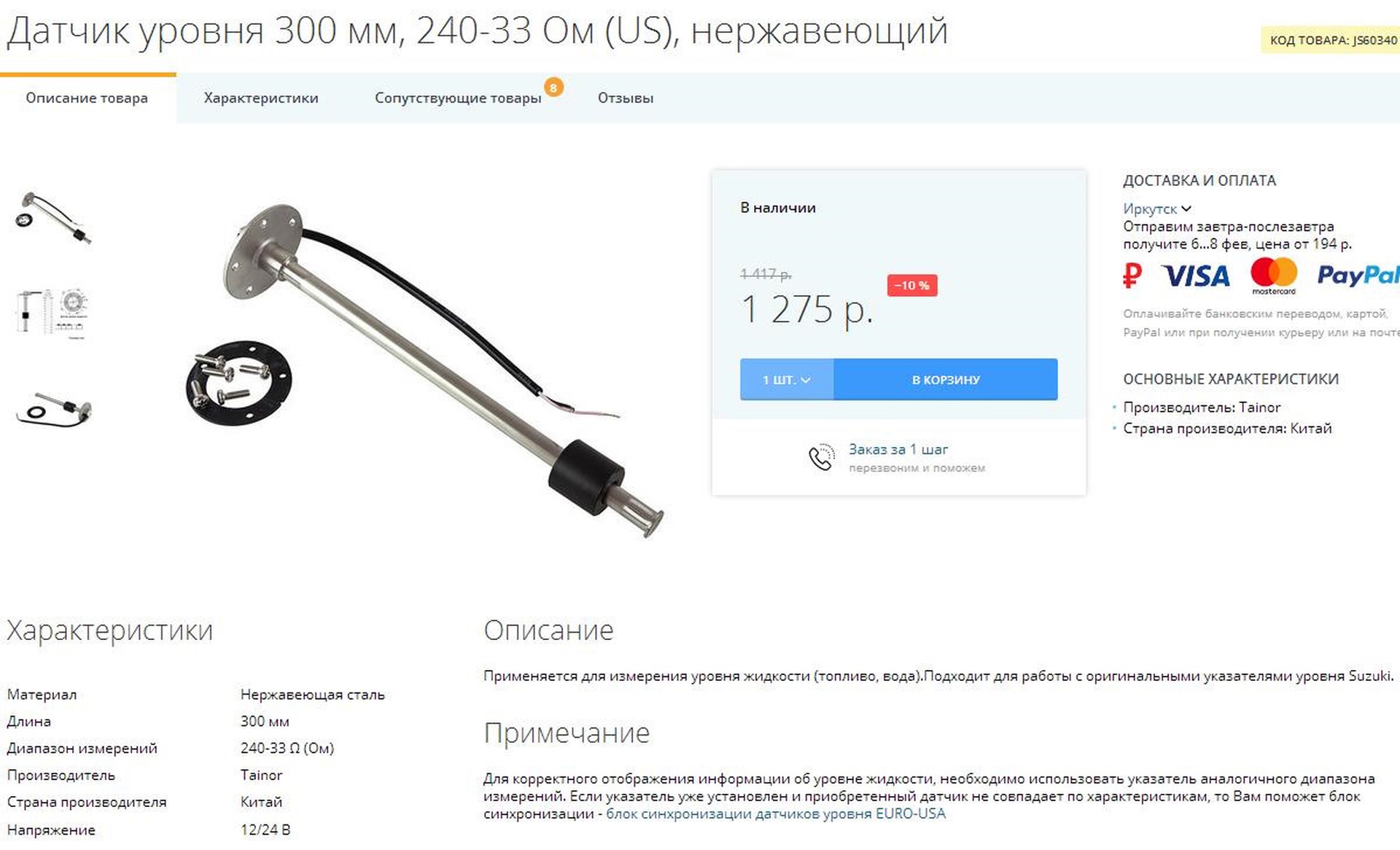

ну дальше по порядку часть приборов и датчиков покупалась в магазине Водник компании 1000 размеров vodnik.1000size.ru/ датчик уровня топлива
вторичный прибор топливо

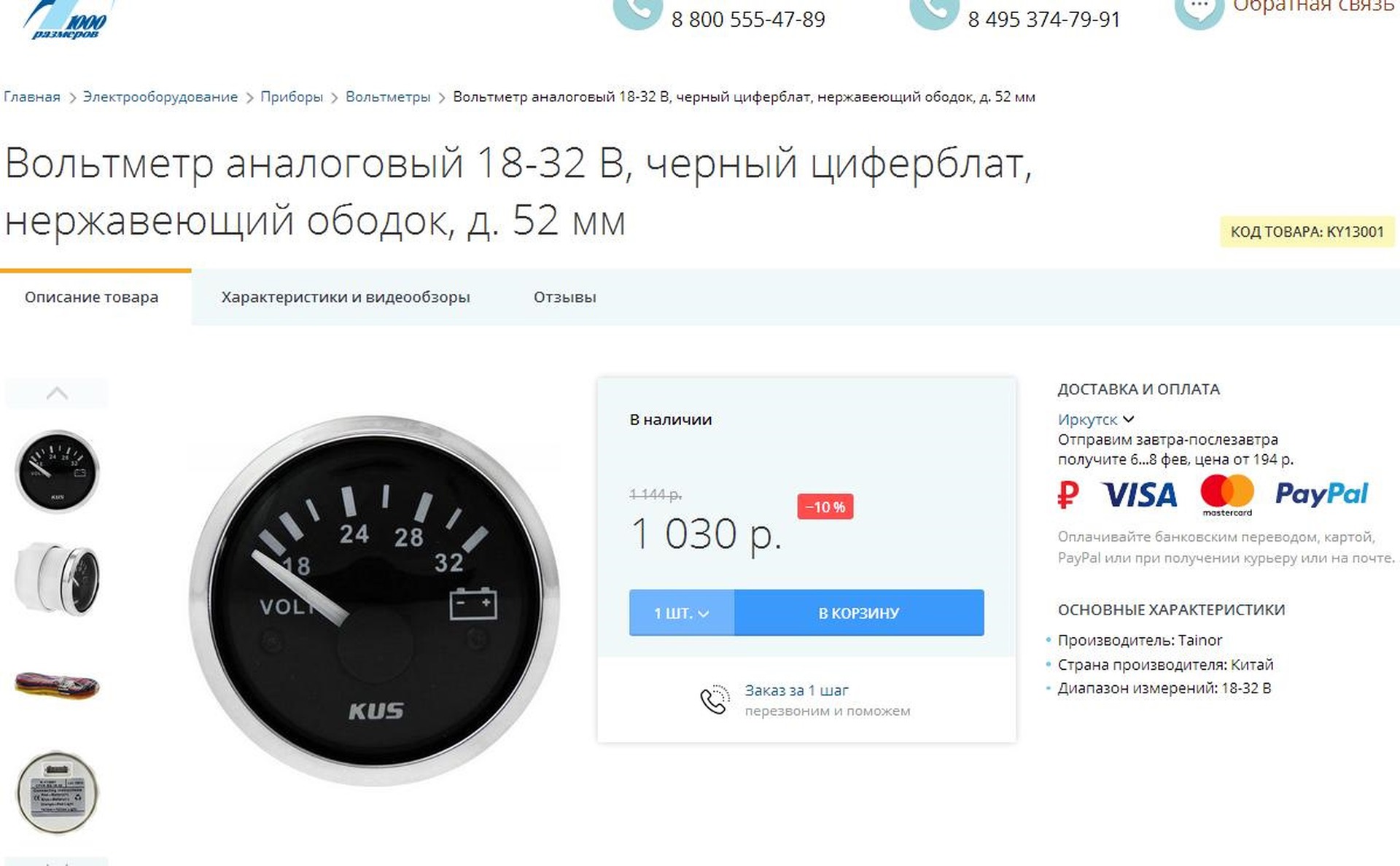

вольтметр

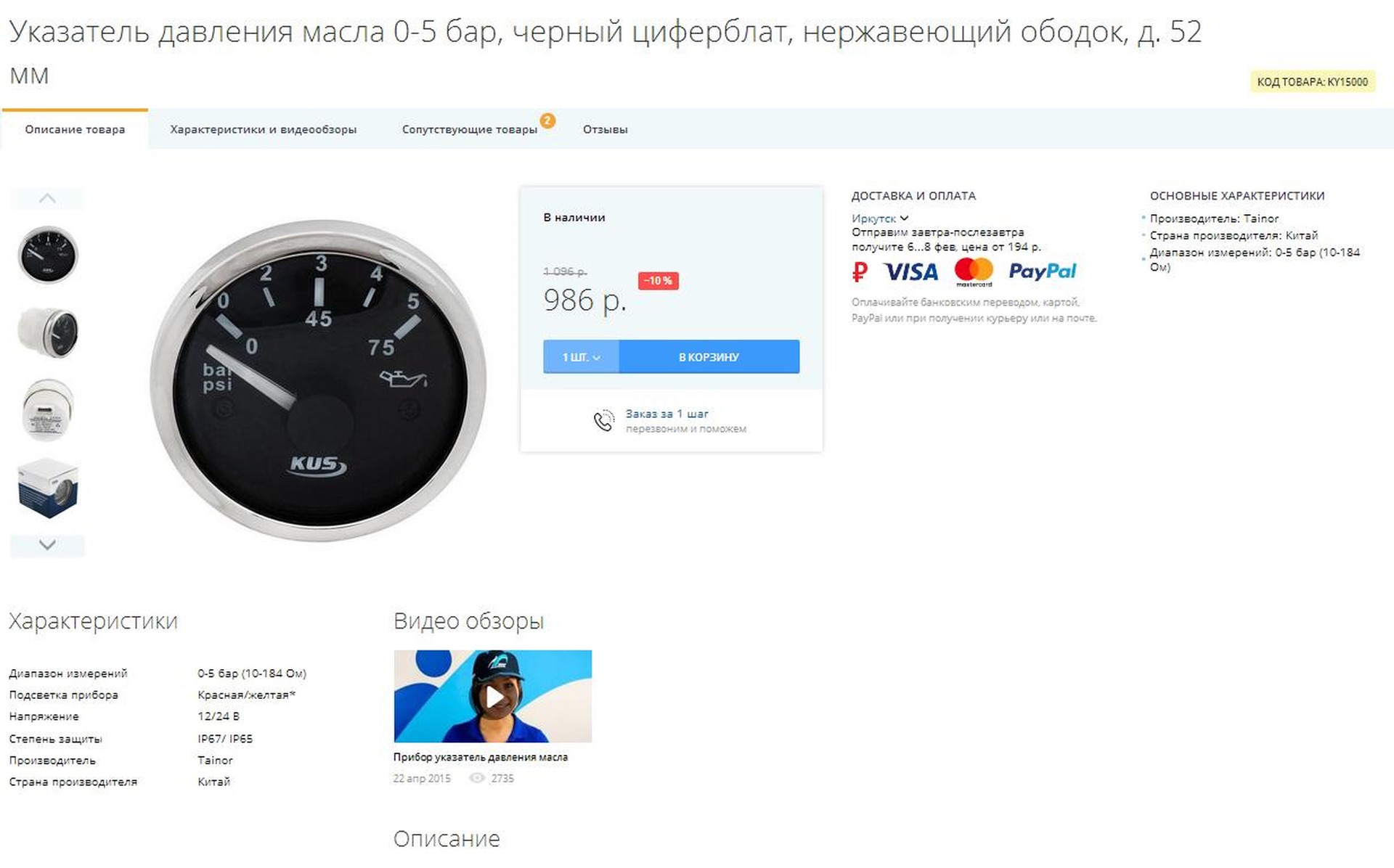

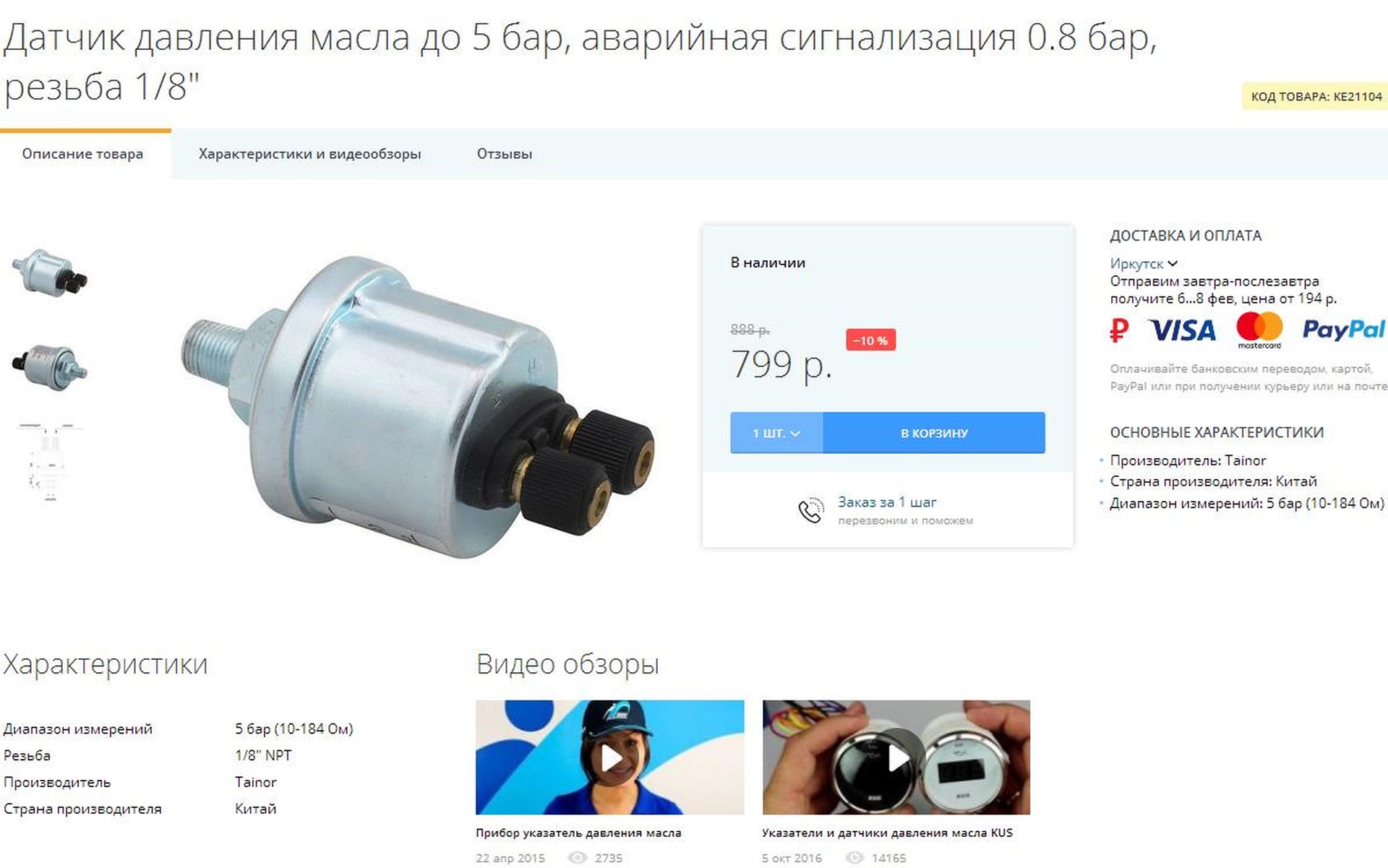

датчик давления масла
датчик был взят двойной с возможностью подключения контрольной лампы минимального давления масла. резьба подходит, меняется один в один.
вторичный прибор давления масла.
ъ

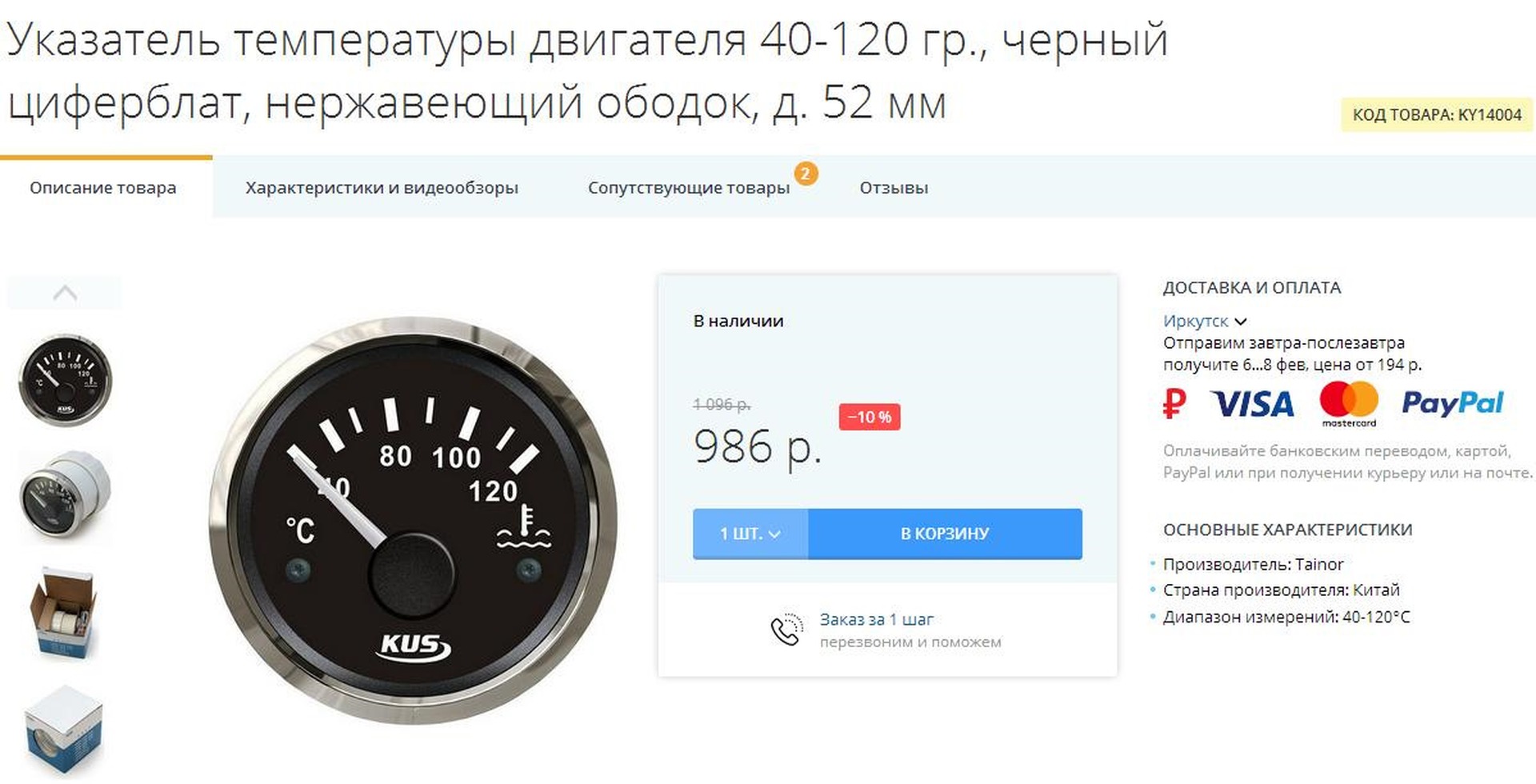

датчик температуры двигателя

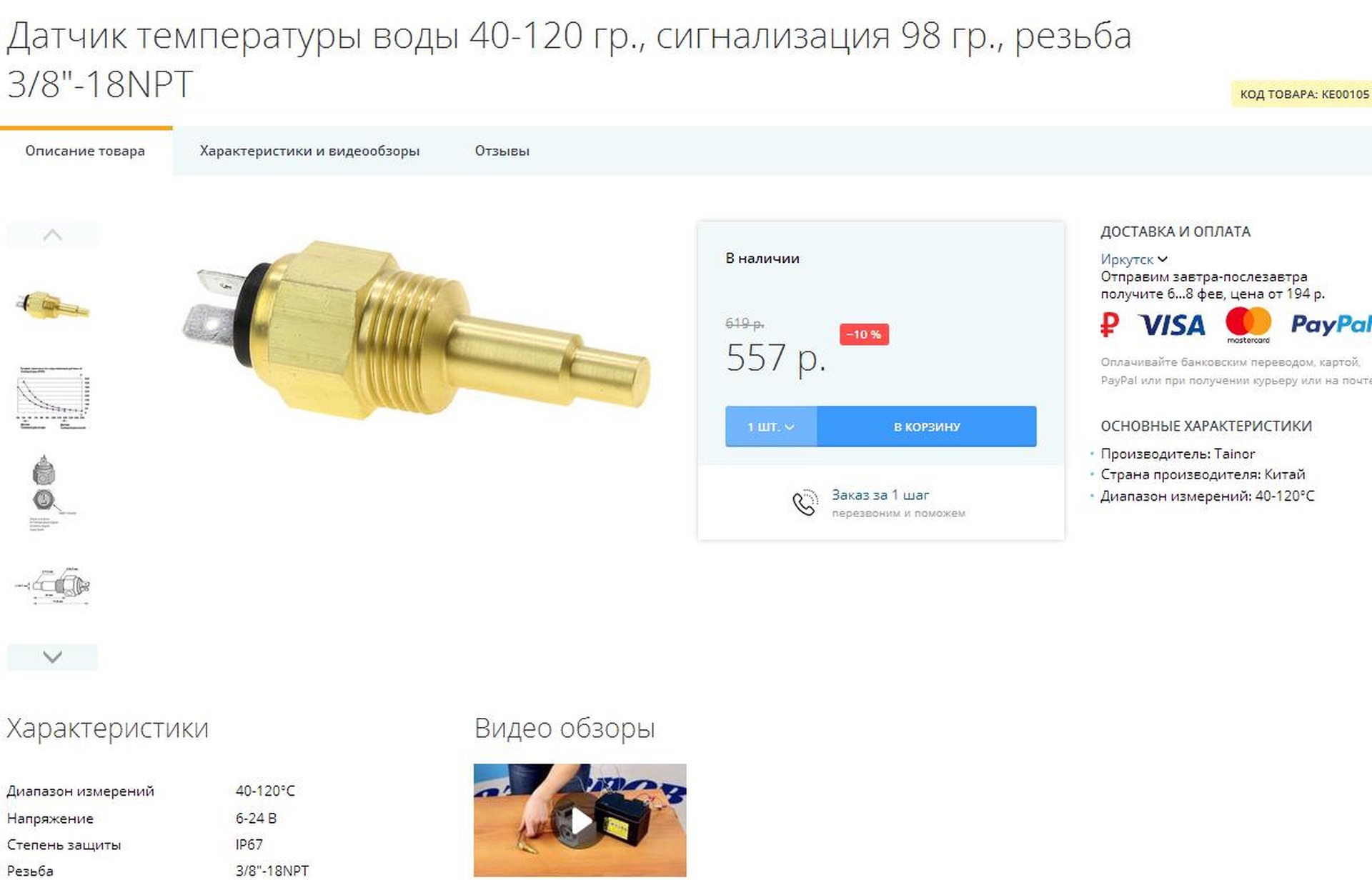

датчик был взят двойной с возможностью подключения контрольной лампы максимальной температуры охлаждающей жидкости с температурой 98 градусов. старый датчик убирается резьбу нужно перерезать.
вторичный прибор температуры.

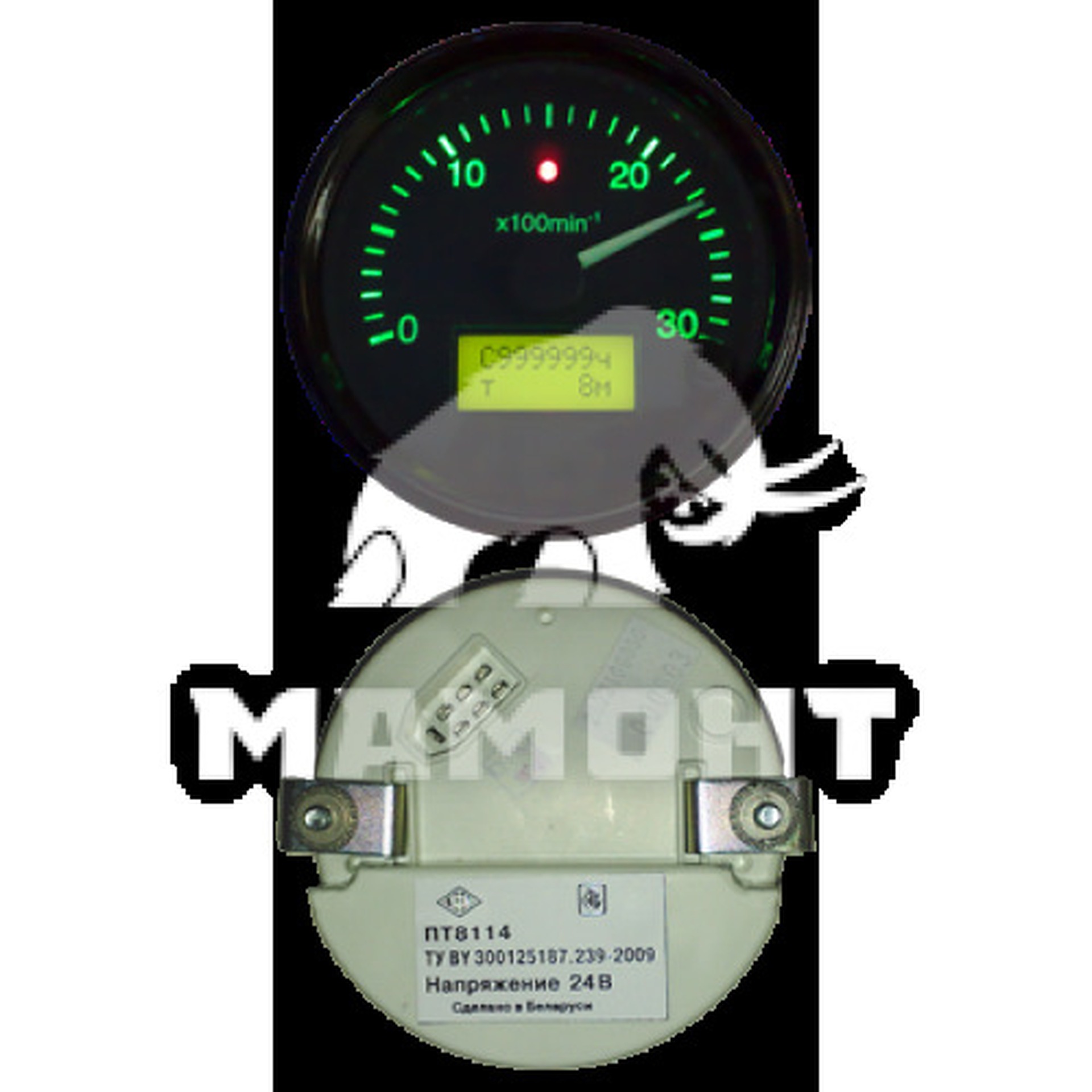

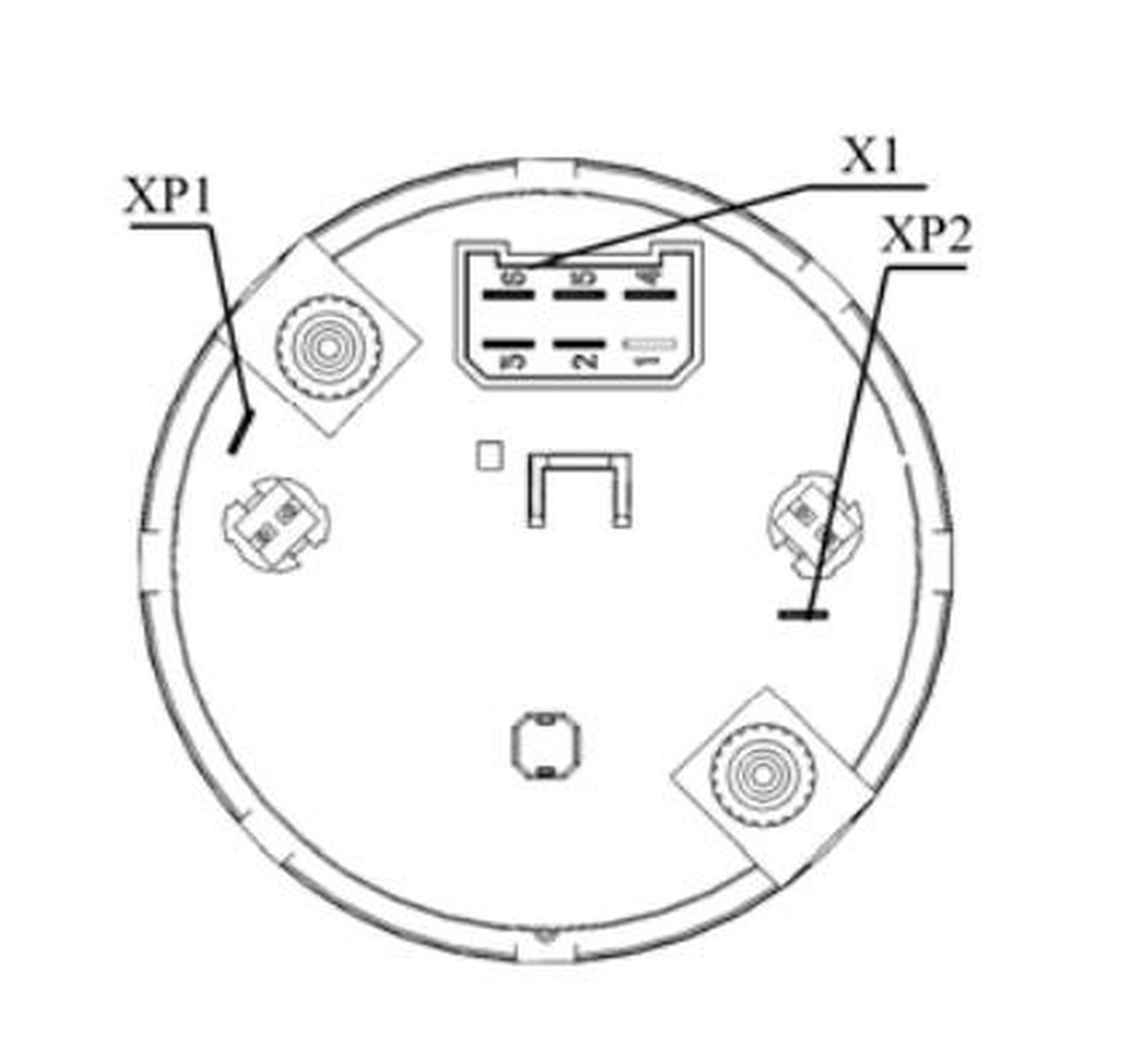

Тахометр КамАЗ ПТ8114
Тахометр КамАЗ ПТ8114
тахометр универсальный с точки зрения подключения и возможностью задачи коэффициентов на борту тахометра есть счетчик мото часов

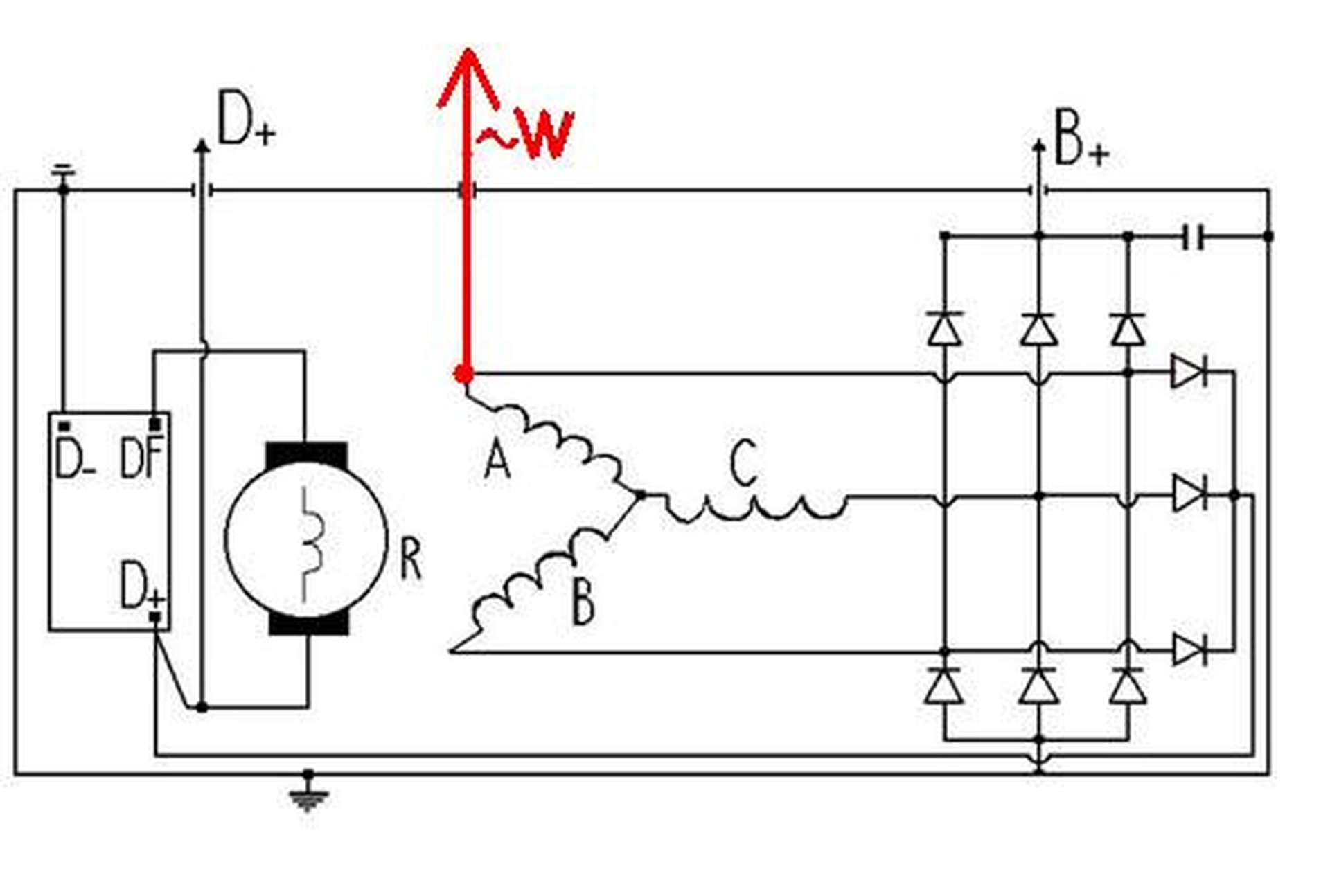

Подключать будем к генератору. Генератор нужно доработать вывести сигнал фазы.
по этой схеме отмечено красным

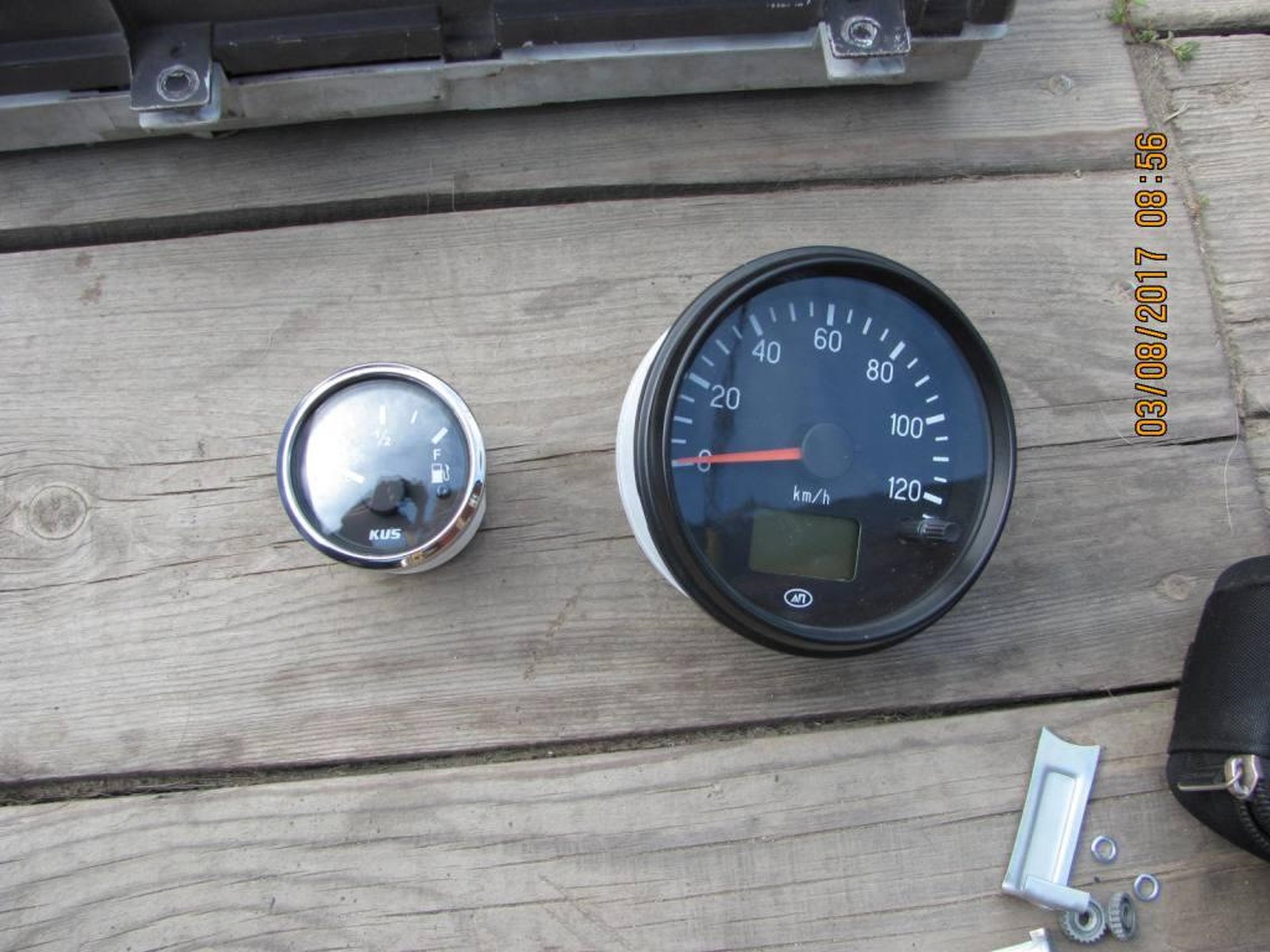

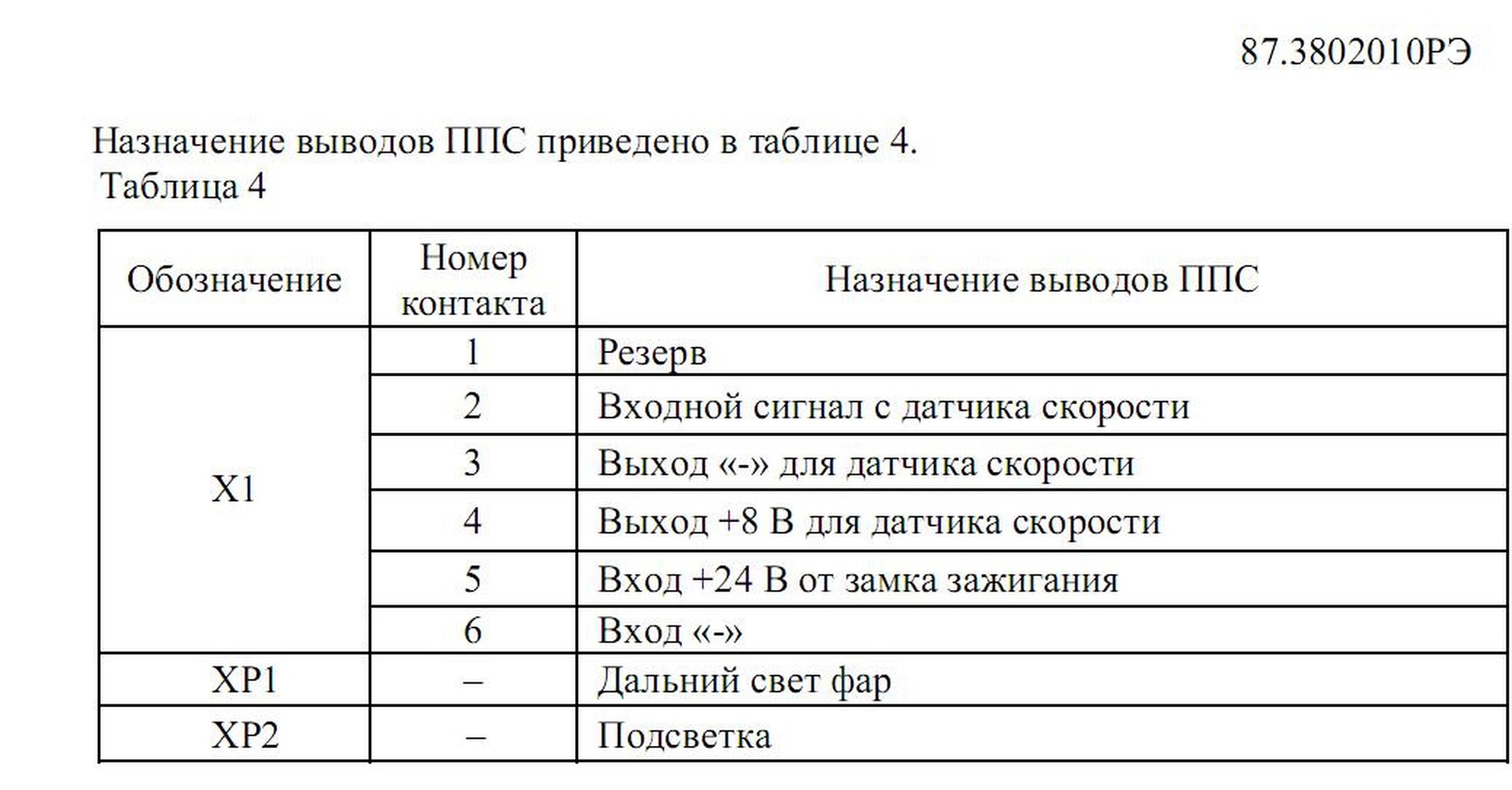

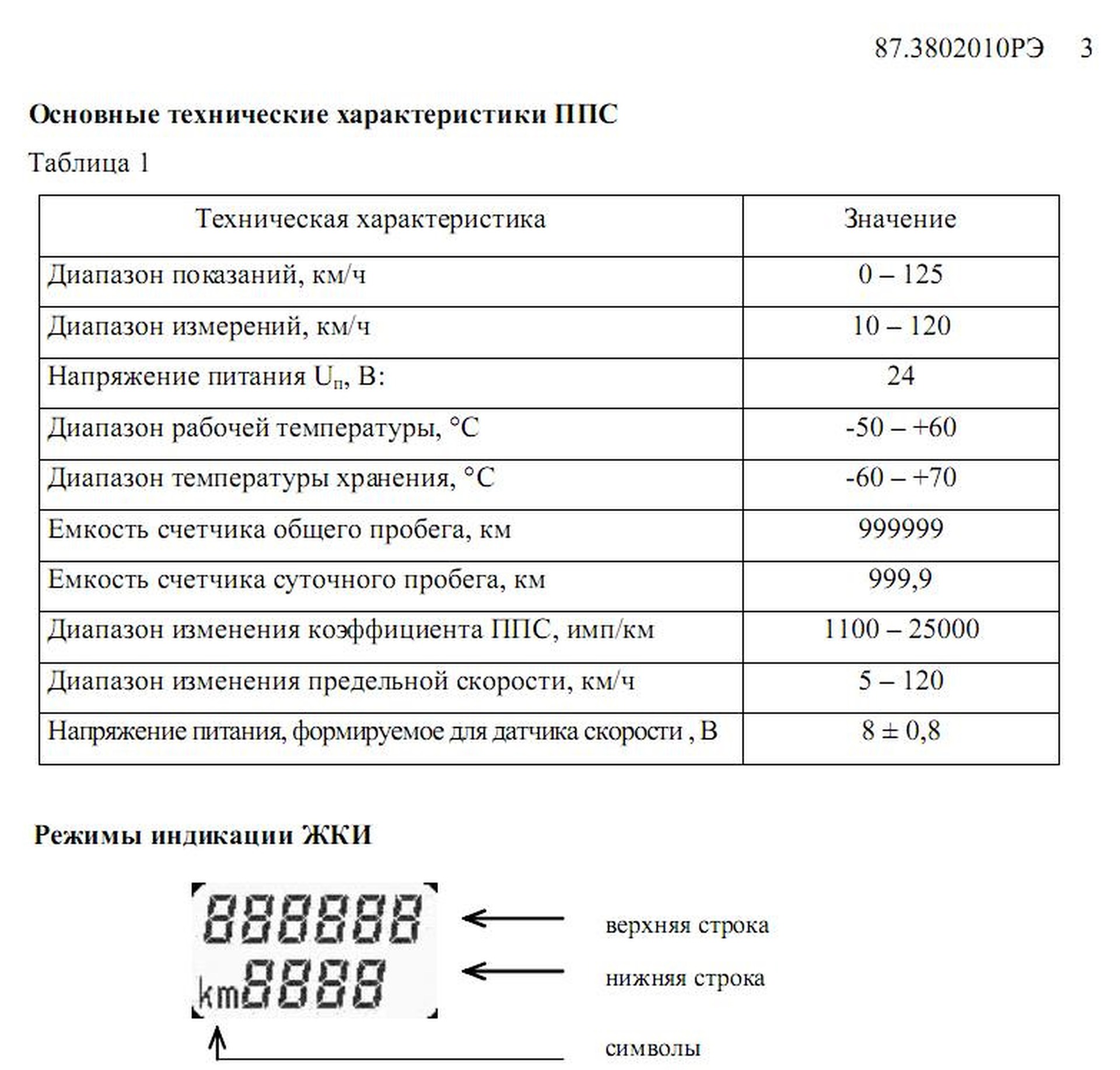

Спидометр 87.3802 тоже интересный с возможностью изменения коэффициента входных импульсов 1100-25000
А это значит что можно оттаировать по GPS под любые колеса.

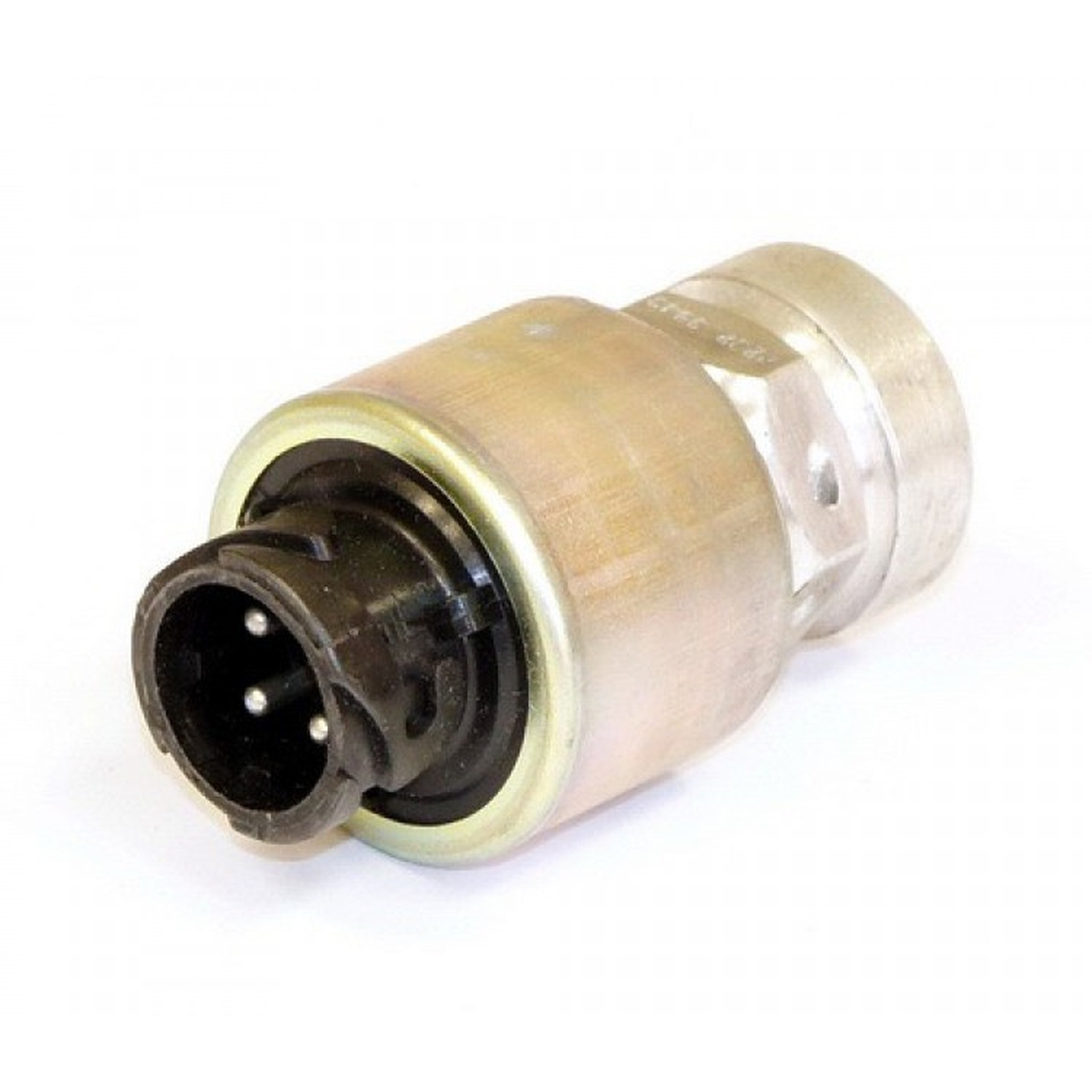

данный спидометр работает с датчиком скорости 4202.3843
для подключения этого датчика нам нужно найти еще разъем и возможно переходник.

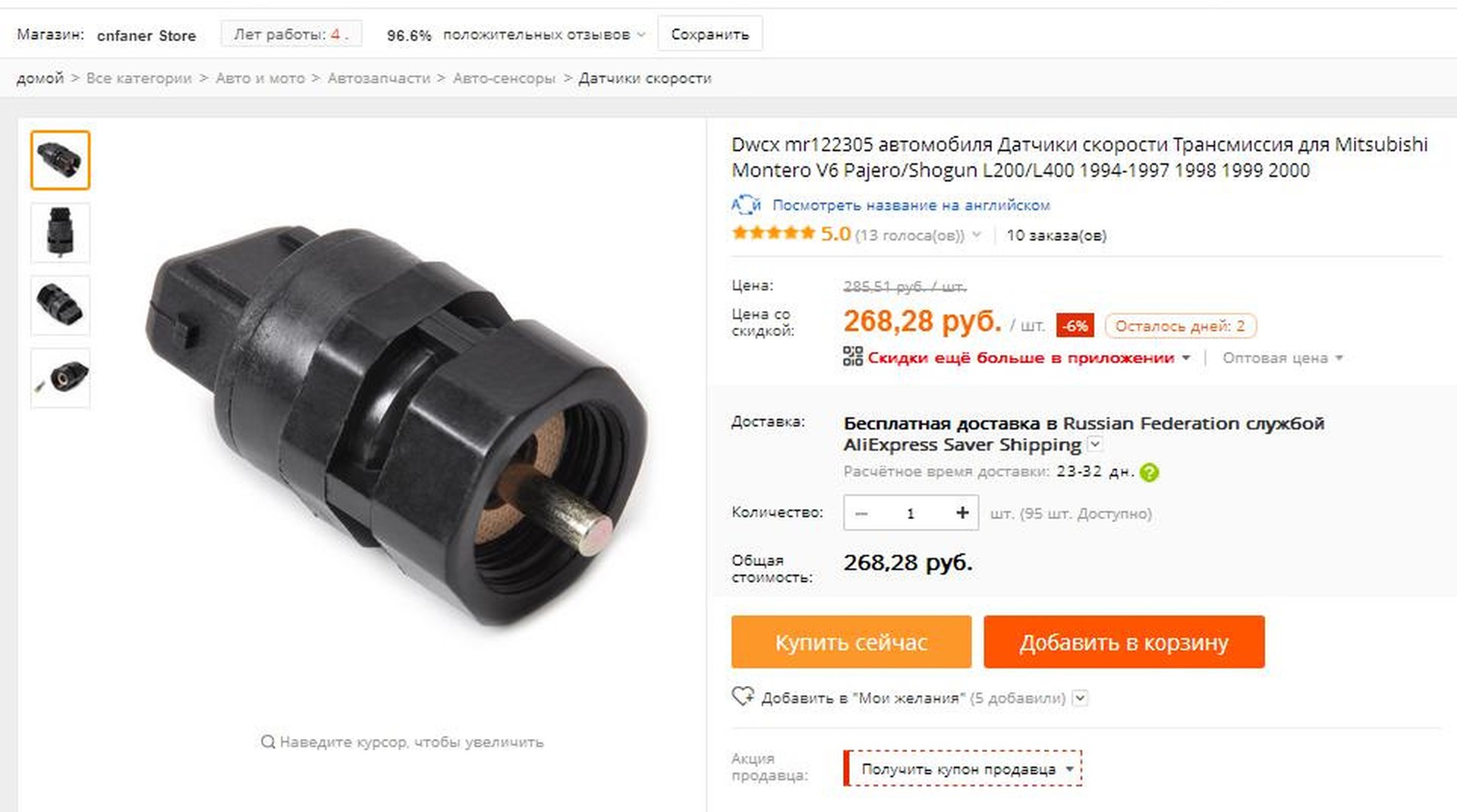

я отказался от этого и купил датчик на али, разъем купил в вазовском магазине за 100 рублей
дешевле нашего.
все остальное в радио товарах.

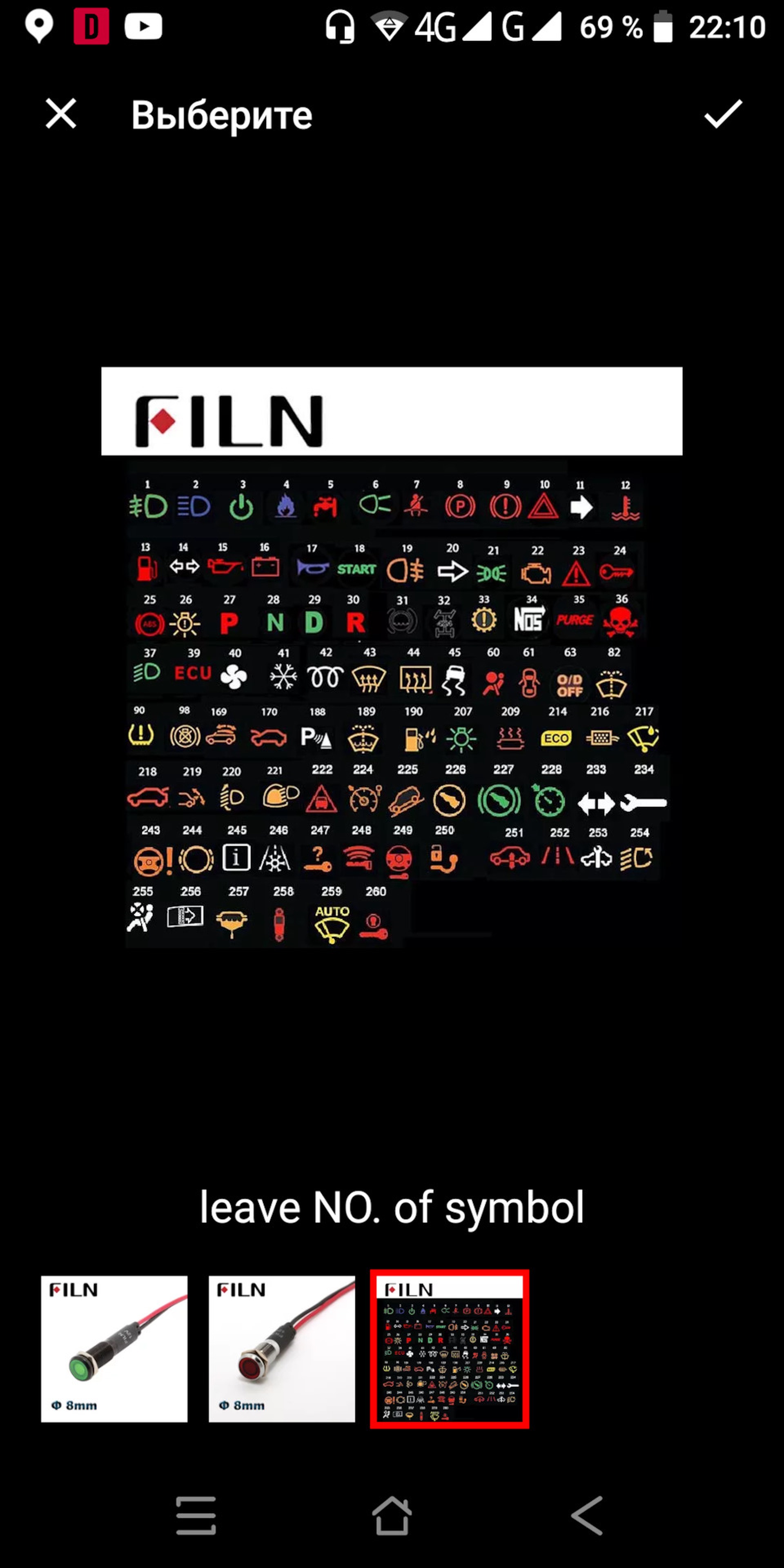

на приборную панель были выведены следующие сигналы. поворот левый, поворот правый, (зеленым свечением) свечи накала (оранжевый) генератор АКК (красный) максимальная температура охлаждающей жидкости 95 градусов (красный) минимальное давление масло 0,2 кг (красный) ручник, вакуум, минимальный уровень тормозной жидкости (красный мигающий)
ну вот и все. бортовое питание сафаря 24 вольта. Вот немного переделали и сделали в зелёном цвете.
P.S. данный спидометр так же хорошо работает и от 12 вольт.
